16
ru | Инструкции по установке
Тепловизионная камера MIC 612
F.01U.249.416 | 1.1 | 2012.06
Руководство по установке
Bosch Security Systems, Inc.
3.1
Стандартные варианты установки
Ниже приводятся стандартные варианты установки камер серии MIC.

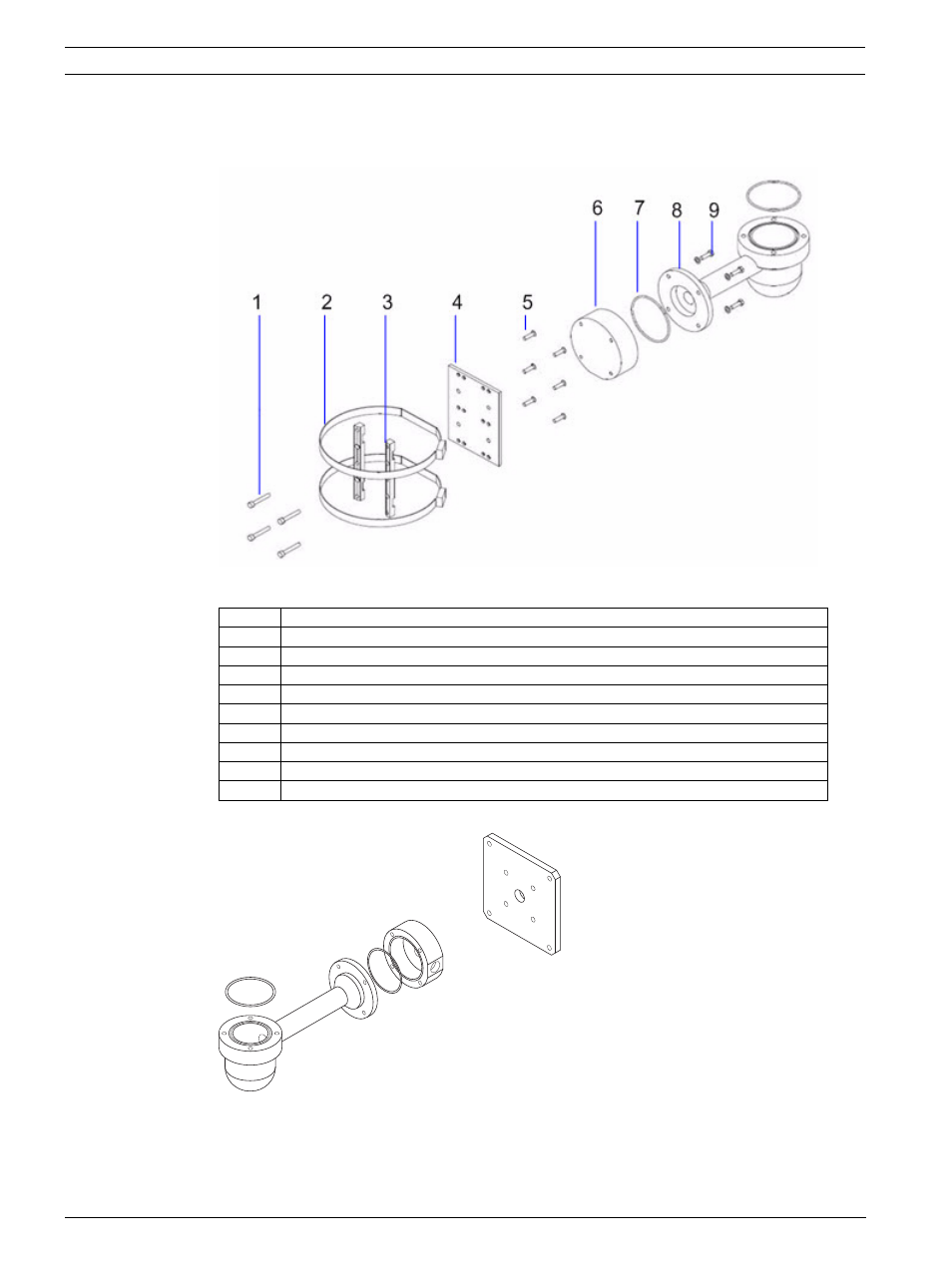

Рисунок 3.2 Стандартная установка на столб (кронштейн для установки на столб (MIC-PMB) с плоским
кабелепроводом (MIC-SCA) и кронштейном для установки на стену (MIC-WMB))
Рисунок 3.3 Кронштейн для установки на стену (MIC-WMB) с плоским кабелепроводом (MIC-SCA) и
распределительной пластиной (MIC-SPR)
№
Описание
1
Зажимные болты для плоского кабелепровода
2
Хомуты для столбов из нержавеющей стали, 90 мм
3
Блоки для кронштейна для установки на столб
4
Пластина для кронштейна для установки на столб
5
Зажимные болты для пластины для кронштейна для установки на столб
6
Плоский кабелепровод
7
Уплотнительное кольцо
8
Кронштейн для установки на стену
9
Зажимные болты для кронштейна для установки на стену
