34
ru | Установка
Тепловизионная камера MIC 612
F.01U.249.416 | 1.1 | 2012.06
Руководство по установке
Bosch Security Systems, Inc.
3.
Разъедините два плавких соединения и удалите остатки припоя.
4.
Запаяйте перемычки (с помощью луженного медного провода) от левых контактных
площадок к средним контактным площадкам. Теперь источник питания будет
подавать +18 В перем. тока на клеммную колодку HD6.

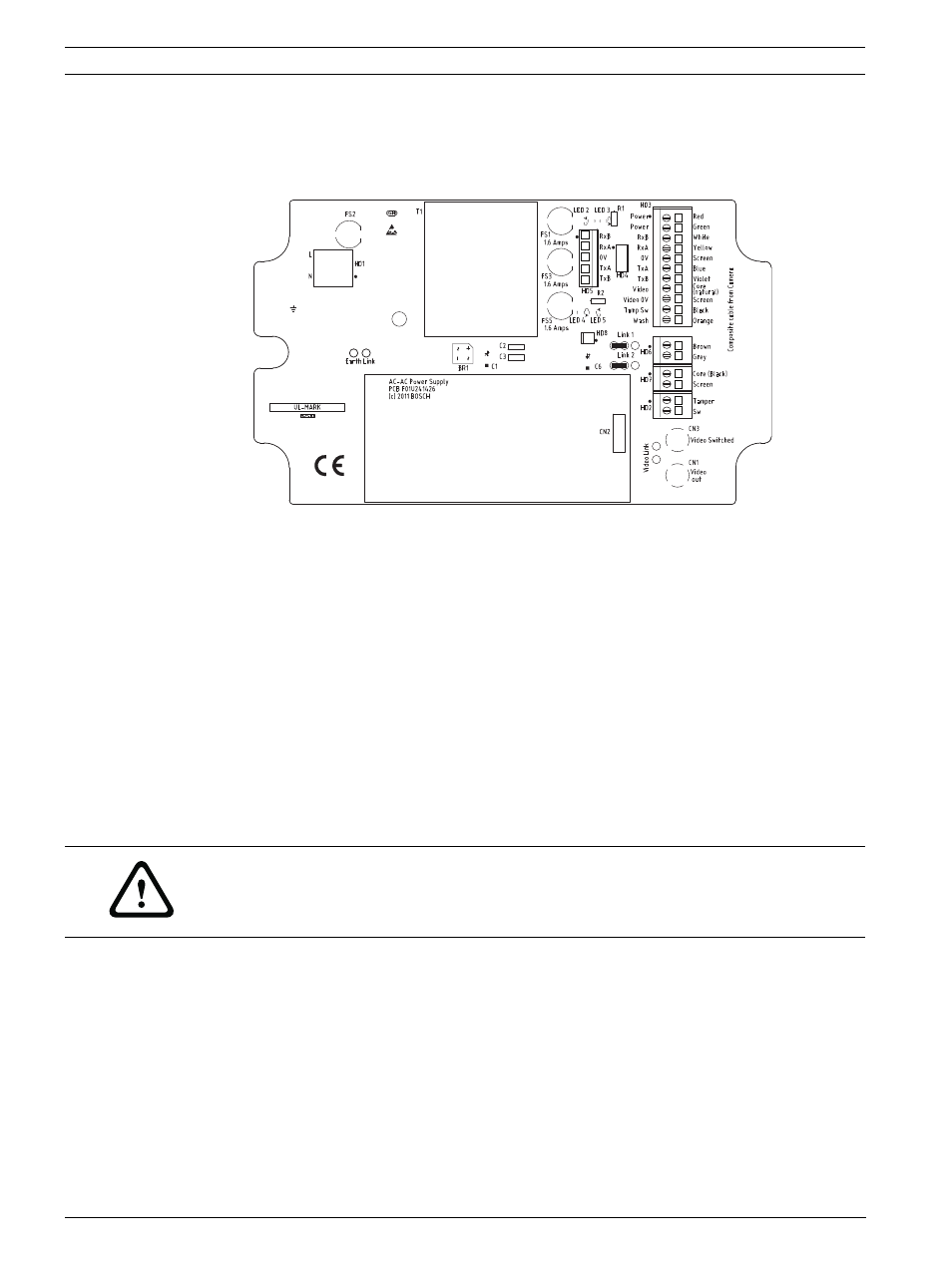

Рисунок 4.10 Соединения печатной платы имеют значения 18 В
5.
Найдите коричневые и серые жилы композитного кабеля.
6.
Подсоедините коричневые и серые жилы к клеммной колодке HD6, как отмечено на
печатной плате. Нагреватели управляются при помощи термореле и автоматически
включаются при температуре +5 °C и выключаются при температуре +15 °C.
7.
Проверьте все соединения.
8.
Закройте корпус источника питания.
9.
Подсоедините питание к источнику питания.
4.5
Установка дополнительного солнцезащитного устройства
(MIC 612)
Солнцезащитный козырек MIC 612 обеспечивает дополнительную защиту от прямого
солнечного света. Эта двухкомпонентная формовка поставляется с восемью (8) втулками
из нержавеющей стали и восемью (8) гайками и стопорными винтами M3. Чтобы
установить солнцезащитное устройство, выполните указанные ниже действия.
1.
Включите питание камеры, чтобы ее можно было повернуть вверх и совместить с
нижней частью козырька (см. шаг 8).
2.
Поверните камеру с помощью электричества — не поворачивайте камеру вручную, —
пока нижняя часть главного модуля камеры не будет направлена вверх.
3.
Извлеките четыре (4) удерживающих болта из крышки камеры.
4.
Поместите втулку из нержавеющей стали в отверстие для каждого винта и затяните с
помощью плоской отвертки.
5.
После того как все четыре (4) втулки будут затянуты, выровняйте отверстия в
солнцезащитном устройстве с соответствующими втулками. Нажмите на
солнцезащитное устройство, пока оно плотно не подойдет к главному модулю
камеры.
ВНИМАНИЕ!
НЕ СНИМАЙТЕ крышку с камеры и не возвращайте ось панорамирования или наклона
вручную. Это приведет к аннулированию гарантии. Возвращение может повредить зубцы
зубчатых передач внутреннего зацепления.
