Тепловизионная камера MIC 612
Установка | ru
35
Bosch Security Systems, Inc.
Руководство по установке
F.01U.249.416 | 1.1 | 2012.06
6.
Прикрепите солнцезащитное устройство к втулкам с помощью шайб и винтов М3 из
нержавеющей стали.
7.
Поверните камеру с помощью электричества — не поворачивайте камеру вручную, —
пока верхняя часть главного модуля камеры не будет направлена вверх.
8.
Повторите действия со второго по шестое с верхней крышкой камеры. При
правильном соединении обе половины солнцезащитного устройства должны
выровняться и соединиться в задней части главного модуля камеры.

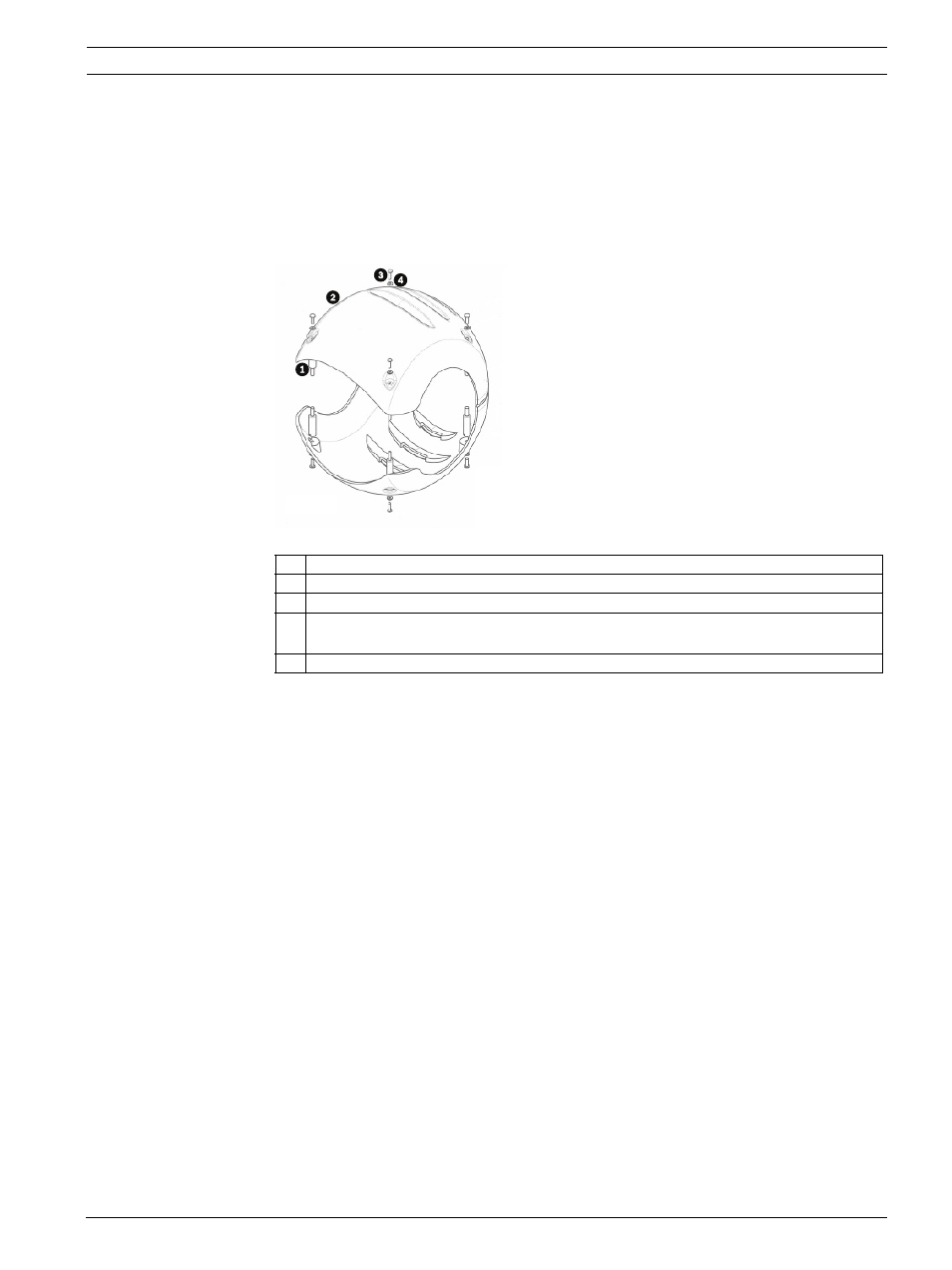

Рисунок 4.11 Графическое изображение солнцезащитного устройства
№ Описание
1
Прокладка/Штифт, 316 SS
2
Солнцезащитный козырек
3
Винт M3 x 10 мм, из нержавеющей стали 316 (SS), Pozidriv с цилиндрической
головкой
4
Шайба M3, из нержавеющей стали 316 (SS)
