Тепловизионная камера MIC 612
F.01U.249.416 | 1.1 | 2012.06
Руководство по установке
Bosch Security Systems, Inc.
4.4.3
Расположение источников питания MIC для MIC 612

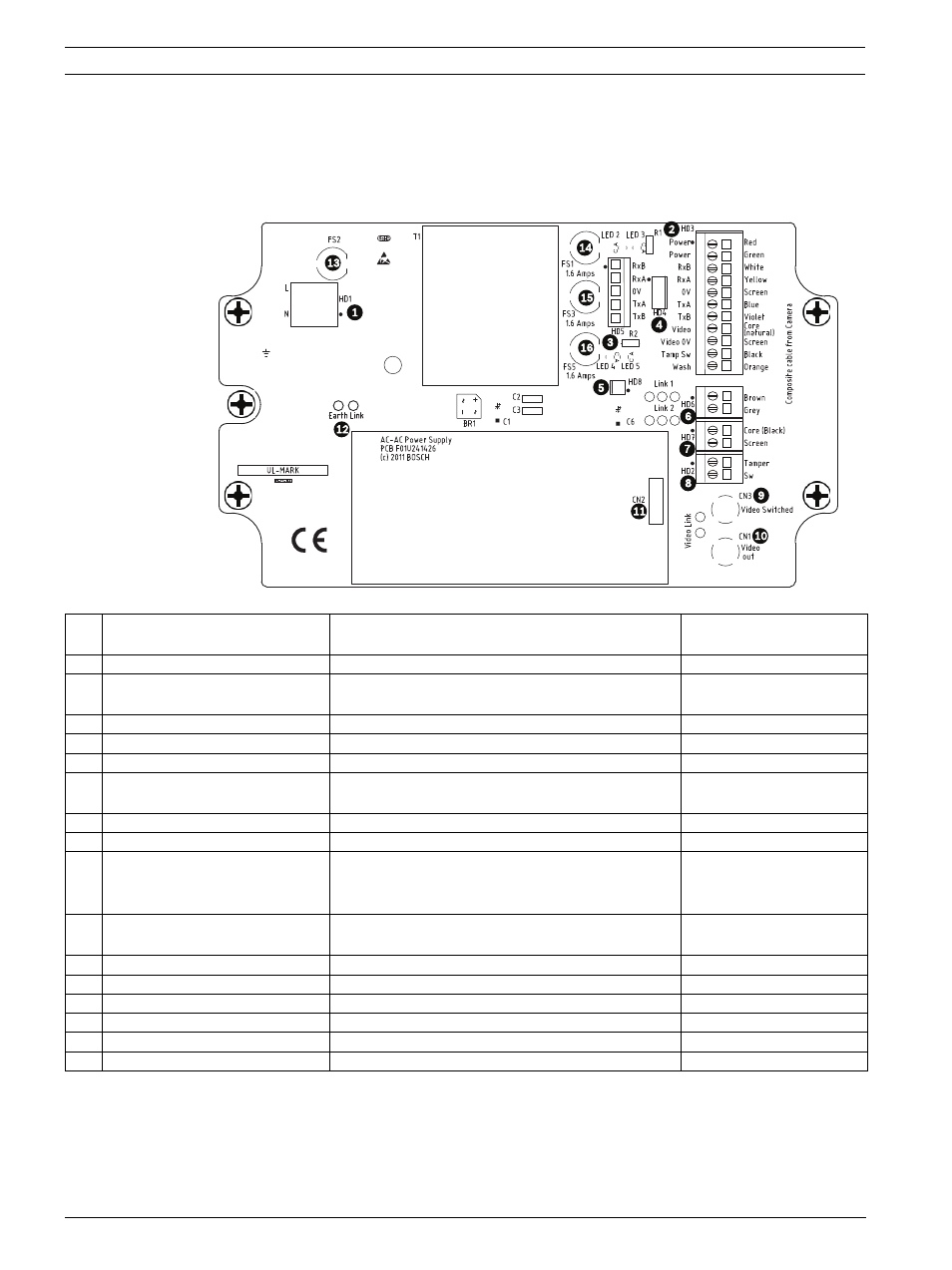

На рисунке ниже отображена схема печатной платы в источниках питания MIC для камер
без ИК, на которой приведены номера позиций рядом или ниже идентификатора
соединения/контакта, терминала или на предохранителях. В таблице ниже рисунка
указаны соединения.
Рисунок 4.3 Расположение MIC-240PSU-2 и MIC-115PSU-2
№
Идентификатор соединения /
контакта на печатной плате
Описание/Функция соединения / контакта
Тип соединения /
контакта
1
HD1
Вход питания переменного тока
Зажимной контакт
2
HD3
Экранированный композитный кабель
(соединения с камерой)
Зажимной контакт
3
HD5
Элемент управления RS-485
Зажимной контакт
4
HD4
Разъем телеметрии
Разъем Molex
5
HD8
Преобразователь USB/RS-485
Разъем Molex
6
HD6
[Дополнительно] Вспомогательный источник,
нагреватель
Зажимной контакт
7
HD7
Видео (композитный кабель)
Зажимной контакт
8
HD2
Датчик вскрытия корпуса
Зажимной контакт
9
CN3(переключатель видео)
Коаксиальный кабель
(переключение видимого/тепловизионного
видеовыходов)
Разъем BNC
10
CN1(видеовыход)
Коаксиальный кабель
(видимый видеовыход)
Разъем BNC
11
CN2
Разъем дополнительной платы
Штекерное соединение
12
Перемычка заземления
Перемычка заземления
--
13
FS2
Предохранитель 2 — основная защита
--
14
FS1
Предохранитель 1 — защита камеры MIC
--
15
FS3
Предохранитель 3 — защита нагревателя 1
--
16
FS5
Предохранитель 5 — защита нагревателя 2
--
