Тепловизионная камера MIC 612
Установка | ru
29
Bosch Security Systems, Inc.
Руководство по установке
F.01U.249.416 | 1.1 | 2012.06
6.
Выверните четыре (4) винта M3 внутри экрана клеммной колодки входа высокого
напряжения (обозначен меткой «Опасно»), которая закрывает контактную колодку
кабеля HD1. Не выбрасывайте винты.

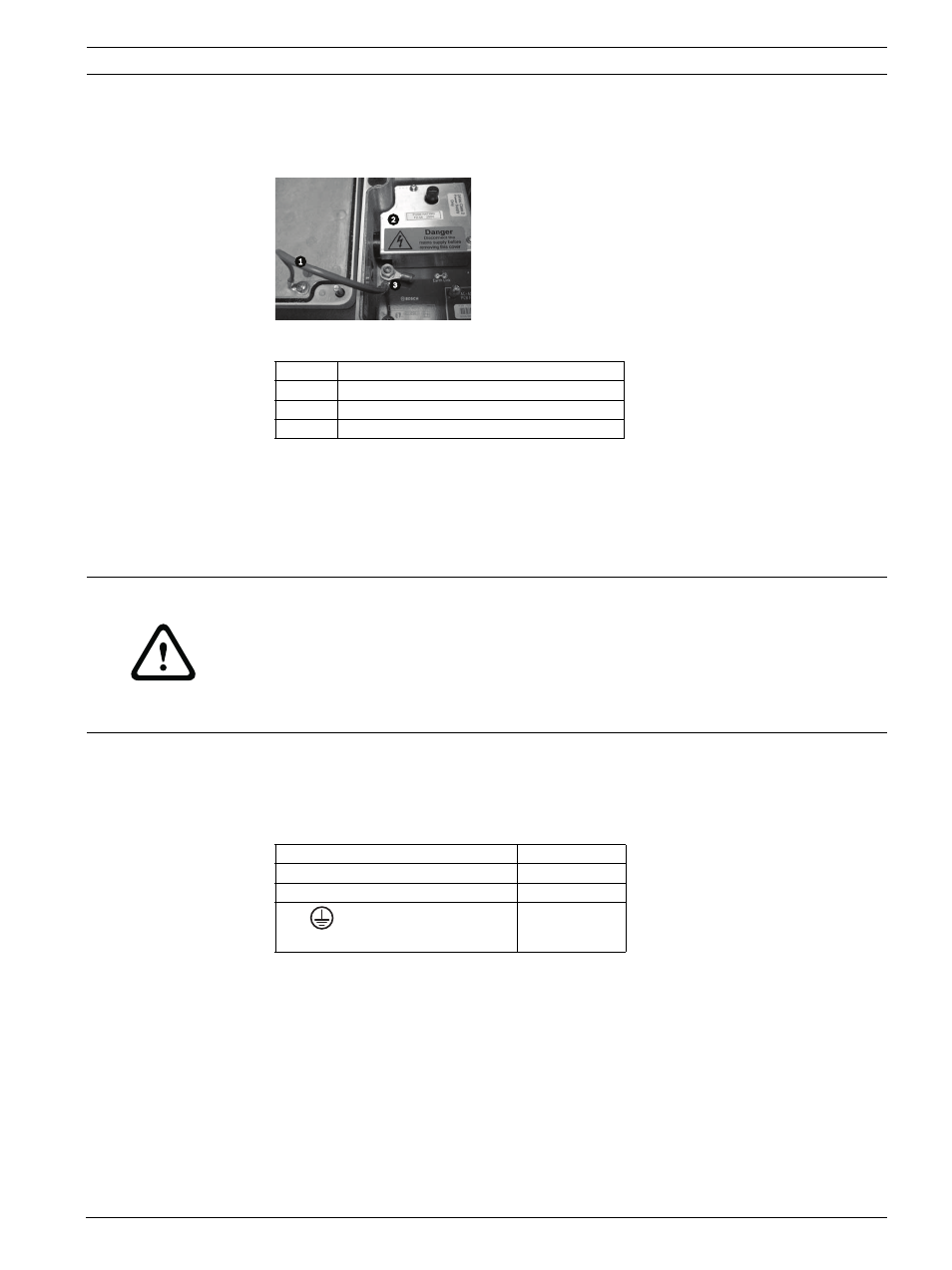

Рисунок 4.5 Корпус с экраном и кабелем заземления между зажимом заземления и крышкой
корпуса
7.
Снимите внутренний экран и положите его рядом с корпусом источника питания.
Теперь открыт доступ к отверстию кабеля питания и заглушке M20, закрывающей
отверстие.
8.
Выньте заглушку. Установите подходящий (металлический) кабелепровод на место
заглушки. Закрепите кабелепровод в соответствии с рекомендациями производителя
кабелепровода.
9.
Подготовьте кабель питания нужным образом и пропустите его в корпус.
10. Подсоедините провод под напряжением и нейтральный провод к соответствующим
зажимным контактам на клеммной колодке HD1, как показано в приведенной ниже
таблице и указано на печатной плате. Соблюдайте полярность и напряжение.
11. Снимите латунную гайку и медную шайбу с зажима заземления (поз. 3, Рисунок 4.6) и
отложите в сторону.
12. Снимите контакт (входит в комплект).
13. Вставьте кабель заземления от сетевого кабеля (поз. 2, Рисунок 4.6) в обжимную
часть (размер M6, сертифицирован по стандарту UL) контакта и обожмите его для
фиксации.
№
Описание
1
Кабель заземления к крышке корпуса
2
Внутренний экран
3
Зажим заземления
ВНИМАНИЕ!
Только установки с кабелепроводом соответствуют стандартам UL. Если используется
кабель питания без кабелепровода (не рекомендуется), прикрепите на место заглушки
кабельный сальник NPT 1/2" (входит в комплект). Примечание. Проще проложить кабель
питания через кабельный сальник вне корпуса, а потом подсоединить сальник к корпусу.
Убедитесь, что у кабельных сальников достаточно места для подвода кабелей
(приблизительно 60 мм с каждой стороны корпуса).
Маркировка печатной платы
Описание
L
Фаза
N
Нейтраль
Заземление
