Тепловизионная камера MIC 612

Установка | ru

21

Bosch Security Systems, Inc.

Руководство по установке

F.01U.249.416 | 1.1 | 2012.06

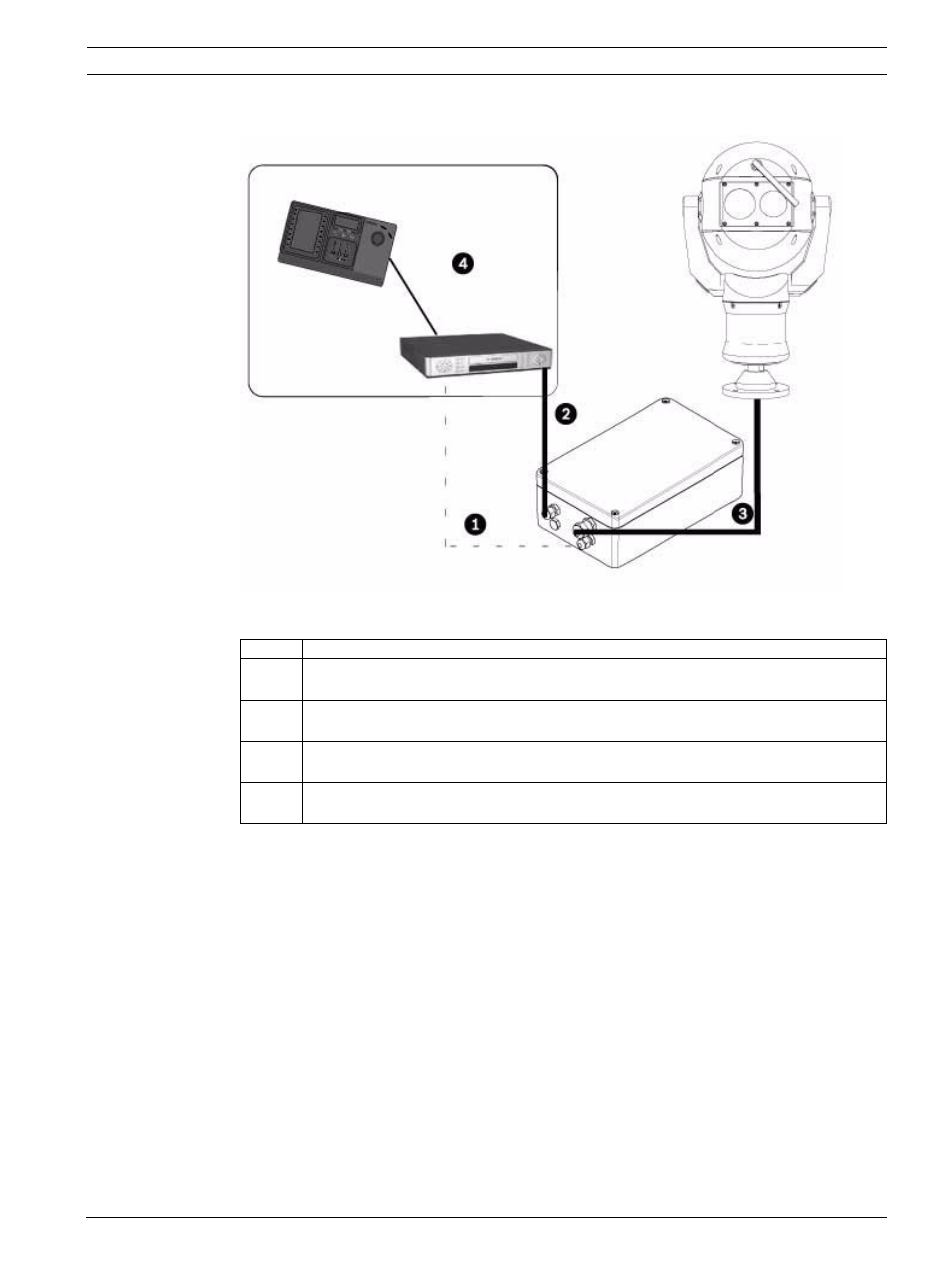

Пример 2: конфигурация с подключением протокола RS-485

Рисунок 4.2 MIC 612 подключается к источнику питания MIC, который подсоединяется к

центральной системе управления посредством RS-485.

4.2

Этапы установки

Выполните описанные ниже действия, чтобы установить камеру MIC 612.

Примечание. В зависимости от требуемого положения установки, а также от выбранных
дополнительных принадлежностей, может потребоваться выполнение каждого шага.

1.

Установите камеру. См. Раздел 4.3 Установка камеры, Страница 22.

2.

Установите источник питания. См. Раздел 4.4.4 Указания по установке, Страница 28.

3.

Установите необходимые соединения для питания, телеметрии и видео. См.
Раздел 4.4.4 Указания по установке, Страница 28.

4.

Подключите камеру к компьютеру. См. Раздел 5 Начало работы.

5.

Настройте камеру для работы в перевернутом положении (для камер,
установленных в перевернутом положении). См. Раздел 5.6 Настройка камеры для
работы в перевернутом положении, Страница 46
.

6.

Установите дополнительное солнцезащитное устройство. См. Раздел 4.5 Установка
дополнительного солнцезащитного устройства (MIC 612), Страница 35
.

Описание

1

Соединение Biphase между источником питания MIC и центральной системой

управления

2

Видеосоединение между источником питания MIC и центральной системой

управления

3

Экранированный композитный кабель между камерой MIC и источником

питания MIC

4

Центральная система управления (с Divar 400, или 600, или аналогичным) с

соответствующими соединениями
