18

ru | Инструкции по установке

Тепловизионная камера MIC 612

F.01U.249.416 | 1.1 | 2012.06

Руководство по установке

Bosch Security Systems, Inc.

3.3

Сведения об экранированном композитном кабеле MIC

Экранированный композитный кабель MIC представляет собой многожильный кабель

различной длины (и диаметра — от 14 до 18), который полностью обеспечивает передачу

питания, видеосигнала и телеметрии между источником питания MIC и камерой MIC.

Кабели изначально изготавливаются с гнездовым оконечным 14-контактным разъемом с

одного конца для подсоединения к штыревому соединителю в основании камеры. Другой

конец кабеля имеет свободные (нетерминальные) провода для подсоединения к клеммам

источника питания MIC.

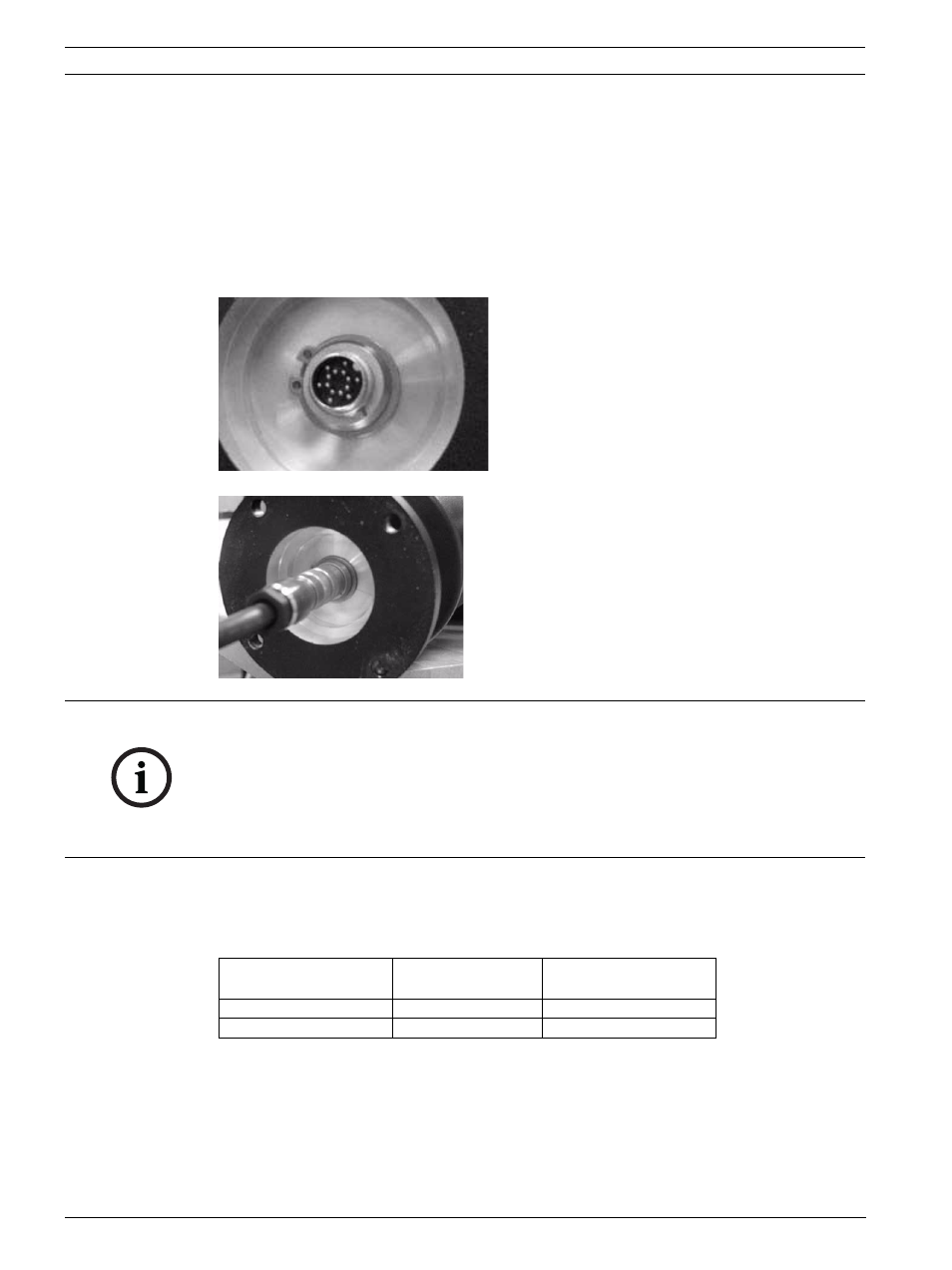

Рисунок 3.6 Композитный кабель до подсоединения к камере MIC 612

Рисунок 3.7 Композитный кабель после подсоединения к камере MIC 612

3.4

Сведения о входах и выходах сигнализации

В таблице ниже указано число доступных входов и выходов сигнализации в зависимости

от наличия установленной в источнике питания MIC платы сигнализации с 8 входами.

ЗАМЕЧАНИЕ!
Bosch не рекомендует использовать композитный кабель на расстояниях между камерой

MIC и источником питания свыше 25 м.

Чтобы предотвратить попадание воды на резьбу разъема композитного кабеля,

загерметизируйте 25-мм резьбу при окончательной установке с помощью ленты из

политетрафторэтилена. Также можно нанести необходимое количество уплотнителя на

резьбу до окончательного затягивания.

Плата сигнализации
установлена?

Число тревожных
входов

Число тревожных
выходов

Да

8

2

Нет

1

0
