Примечание. Клеммная колодка расположена с зажимными клеммами слева рядом
с предохранителями. Нумерация контактов происходит по направлению сверху вниз.
Печатные платы источника питания без ИК-подсветки маркированы.
28. При подключении дополнительных плат расширения (например, платы для
тревожных сигналов с 8 входами и привода насоса стеклоочистителя (MIC-ALM) и/
или плата Biphase (MIC-BP4)) снимите вторую заглушку, которая закрывает одно из
отверстий для кабельного сальника M12 (поз. 3, Рисунок 4.7). Подсоедините сальник
M12, который входит в комплект. Установите соответствующие соединения для
встроенной контактной колодки CN2.
29. После выполнения соединений подключите питание к источнику питания.
30. Убедитесь, что горят следующие параметры:
31. Установите обратно крышку корпуса и затяните четыре (4) невыпадающие винта на
крышке для обеспечения корпусу водонепроницаемости.
4.4.5
Ввод в эксплуатацию камеры с активированной функцией нагревателя
Для включения обогревателей, необходимо изменить две перемычки на печатной плате
(PCB) источника питания. Выполните следующие действия:
1.
Отключите источник питания от сети.
2.
Найдите соединение 1 и соединение 2 на печатной плате рядом с клеммной колодкой
HD6. По умолчанию используется значение 0 В.

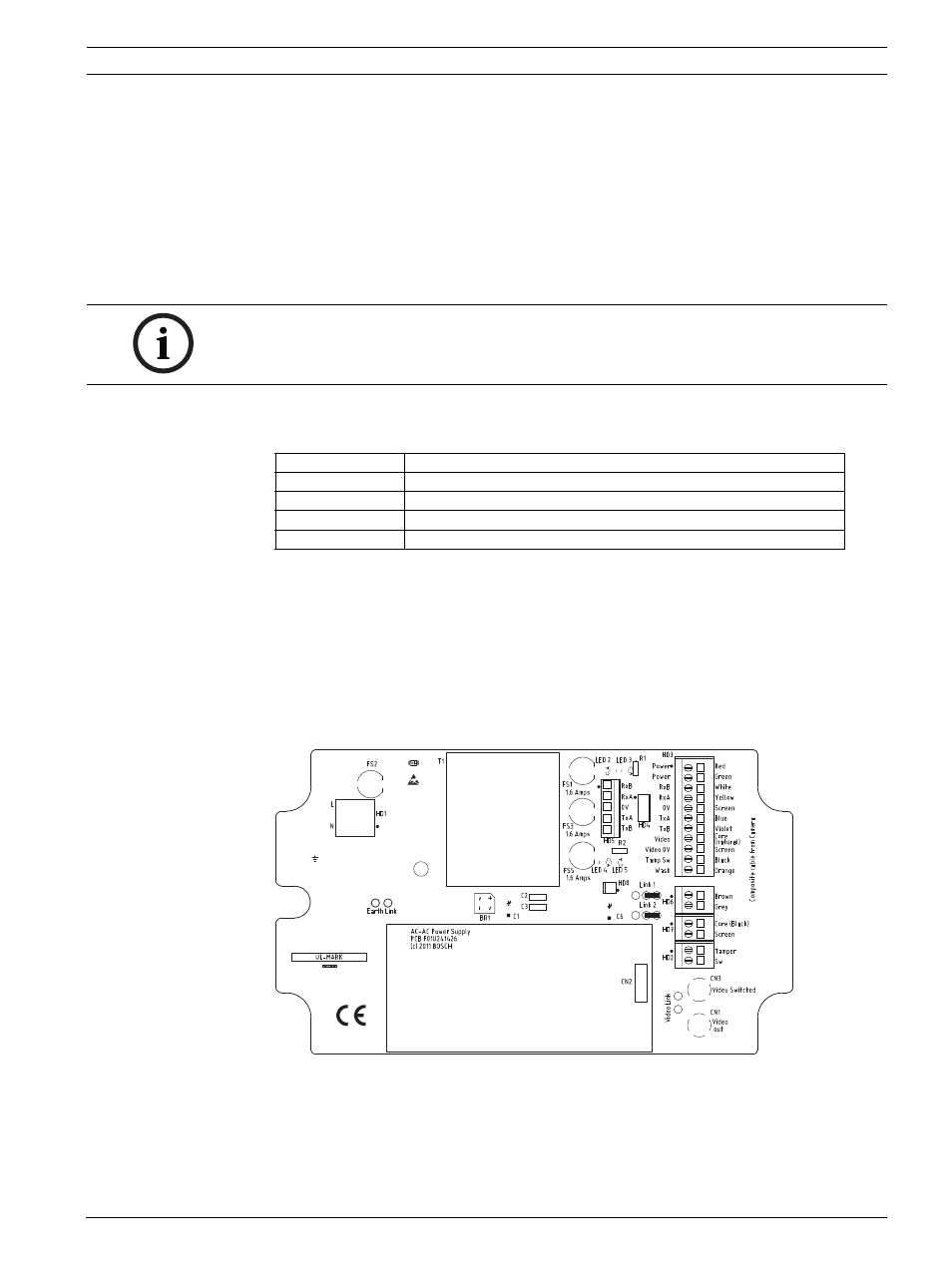

Рисунок 4.9 Соединения печатной платы имеют значения 0 В
ЗАМЕЧАНИЕ!
Дополнительную информацию по установке платы сигнализации MIC с 8 входами (MIC-
ALM) или преобразователей Biphase (MIC-BP4) см. в соответствующих руководствах.
Светодиод
Описание
Индикатор 2
18 В перем. тока, включение камеры
Светодиод 4
Включение питания для дополнительного нагревателя
Светодиод 3
18 В перем. тока на камеру
Светодиод 5
Включение питания для дополнительного нагревателя
