30 ru | Установка Тепловизионная камера MIC 612
F.01U.249.416 | 1.1 | 2012.06 Руководство по установке Bosch Security Systems, Inc.
14. Вставьте обжимной контакт в зажим заземления.
15. Замените медную шайбу. Закрепите с помощью медной гайки.

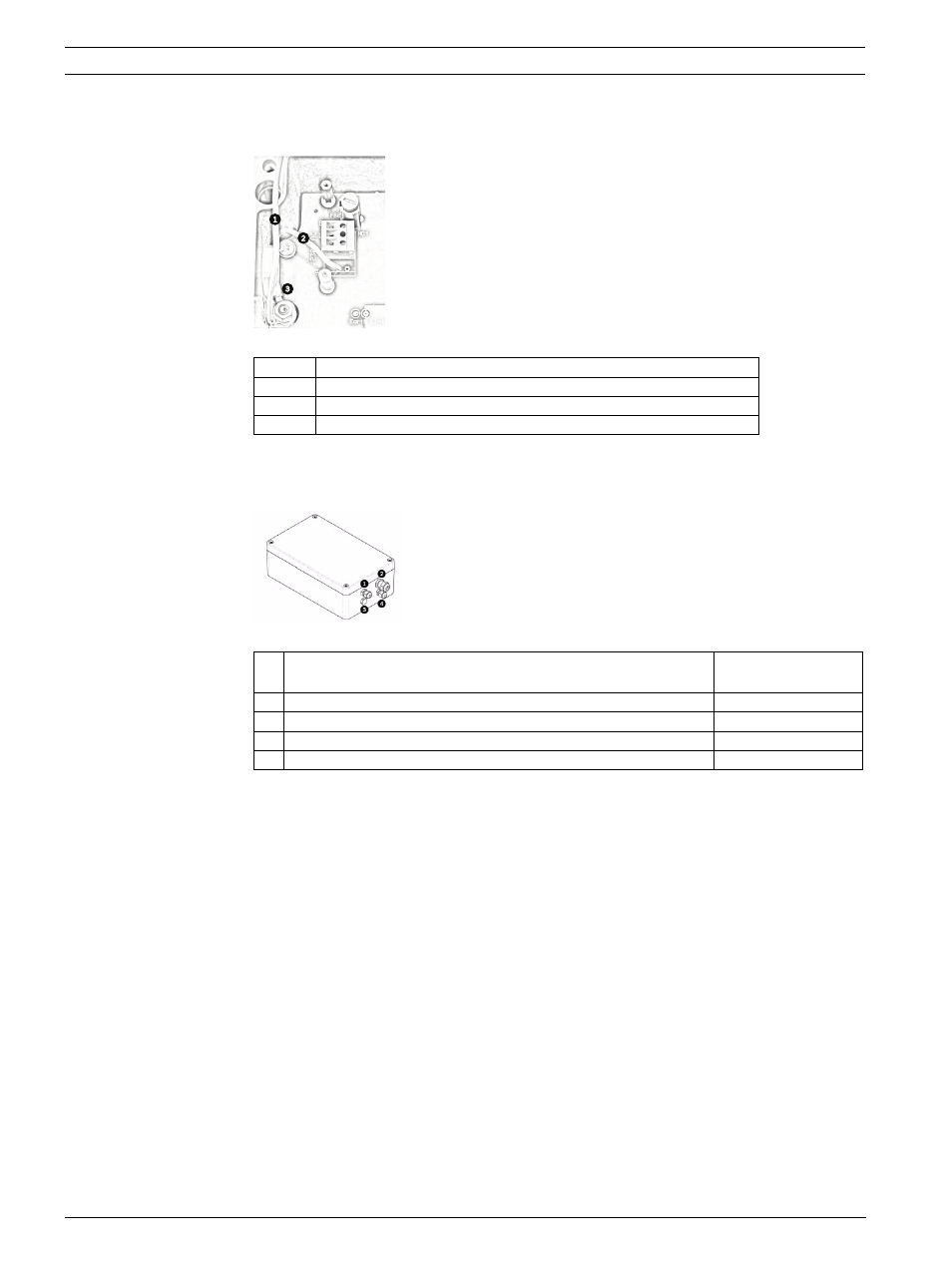

Рисунок 4.6 Вход питания от сети со снятым экраном, клеммная колодка HD1 до подключения
16. Замените внутренний экран, стараясь не сдавить кабели. Затяните винты.
17. Протяните неподсоединенный конец экранированного композитного кабеля через
правый верхний кабельный сальник M16 (поз. 2, Рисунок 4.7).
Рисунок 4.7 Корпус источника питания MIC с указанными кабельными сальниками
№ Описание
1 Кабель заземления к крышке корпуса
2 Кабель заземления к печатной плате источника питания
3 Зажим заземления
№ Описание Размер кабельного
сальника
1 Оптический видеовыход M12
2 Композитный кабель M16
3 Факультативный переключаемый видеовыход M12
4 Элементы управления клеммной колодкой / телеметрией M12
