Плафон освещения
багажного отделения
и вещевого ящика
Плафон освещения багажника.
Для замены лампы 2 (рис. 62) в
плафоне освещения 1 багажника,
выньте плафон из кронштейна, а на
автомобилях хэтчбек и универсал
сбоку на левой стороне опоры полки
101
тупа к патрону лампы фонаря через
отверстия во внутренней панели
крышки багажника. Повернув
патрон с лампой 3 против часовой
стрелки (не отсоединяя колодку
жгута проводов), выньте его из кор-
пуса фонаря и потяните лампу 2 на
себя.
Для замены лампы в фонаре
освещения 1 (рис. 60, 60а) номер-
ного знака (автомобиль LADA Priora
хэтчбек) снимите обивку двери
задка, которая крепится на кнопках,
после чего вывернуть патрон
лампы фонаря против часовой
стрелки (не отсоединяя колодку
жгута проводов), выньте его из
корпуса фонаря и потяните лампу 2
на себя, замените лампу. Затем
вставьте патрон с лампой обратно
и поставьте обивку на место,
защелкнув все имеющиеся кнопки.
Плафон освещения салона
На части выпуска автомобилей,
для замены ламп в плафоне освеще-
ния салона (рис. 61) необходимо
демонтировать плафон с корпуса
контейнера обивки крыши. Плафон
удерживается металлической пру-
жинной защелкой 4 в гнезде корпуса
контейнера. Для снятия плафона
необходимо вставить плоскую от-
вертку в паз с правой стороны пла-
фона (со стороны места переднего
пассажира) и аккуратно вывернуть
плафон на себя. Отожмите контакт 3
и выньте лампу 2. После замены
лампы установите зацепы 1 плафона
в гнездо слева и прижмите правую
сторону плафона до фиксации.

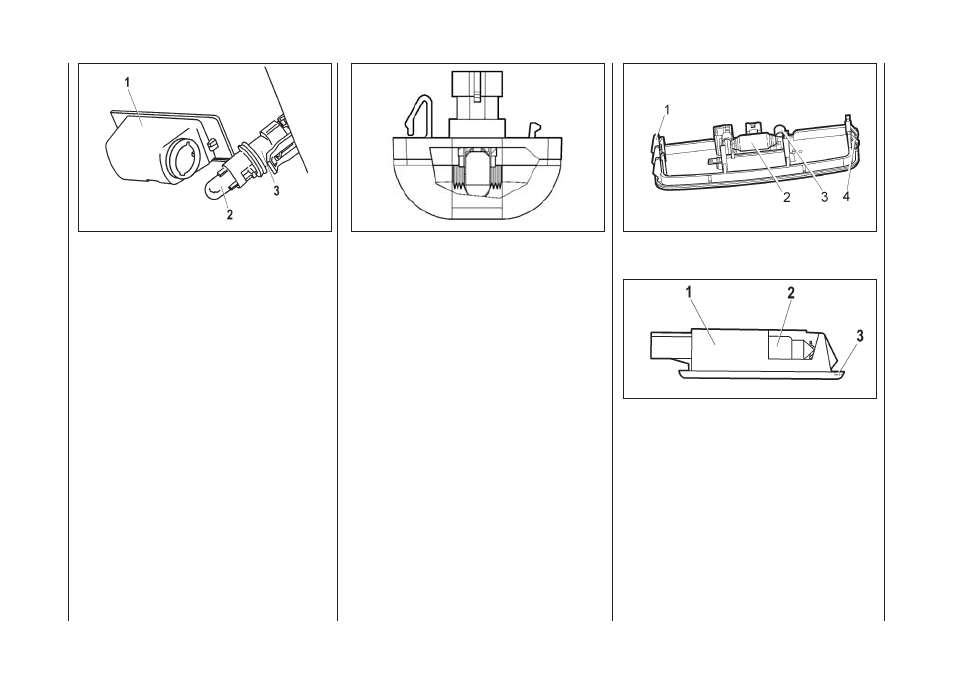

Рис. 61. Плафон освещения
салона
Рис. 62. Плафон освещения
багажного отделения
Рис. 60. Фонарь освещения
номерного знака
Рис. 60а. Фонарь освещения
номерного знака для автомобилей
седан и хэтчбек
