В. Кронштейн настенного крепления (STB-C106)
Комплект поставки
1. Кронштейн настенного крепления – 1 шт
2. Гайка – 1 шт
3. Анкерный болт (W5/16) – 4 шт

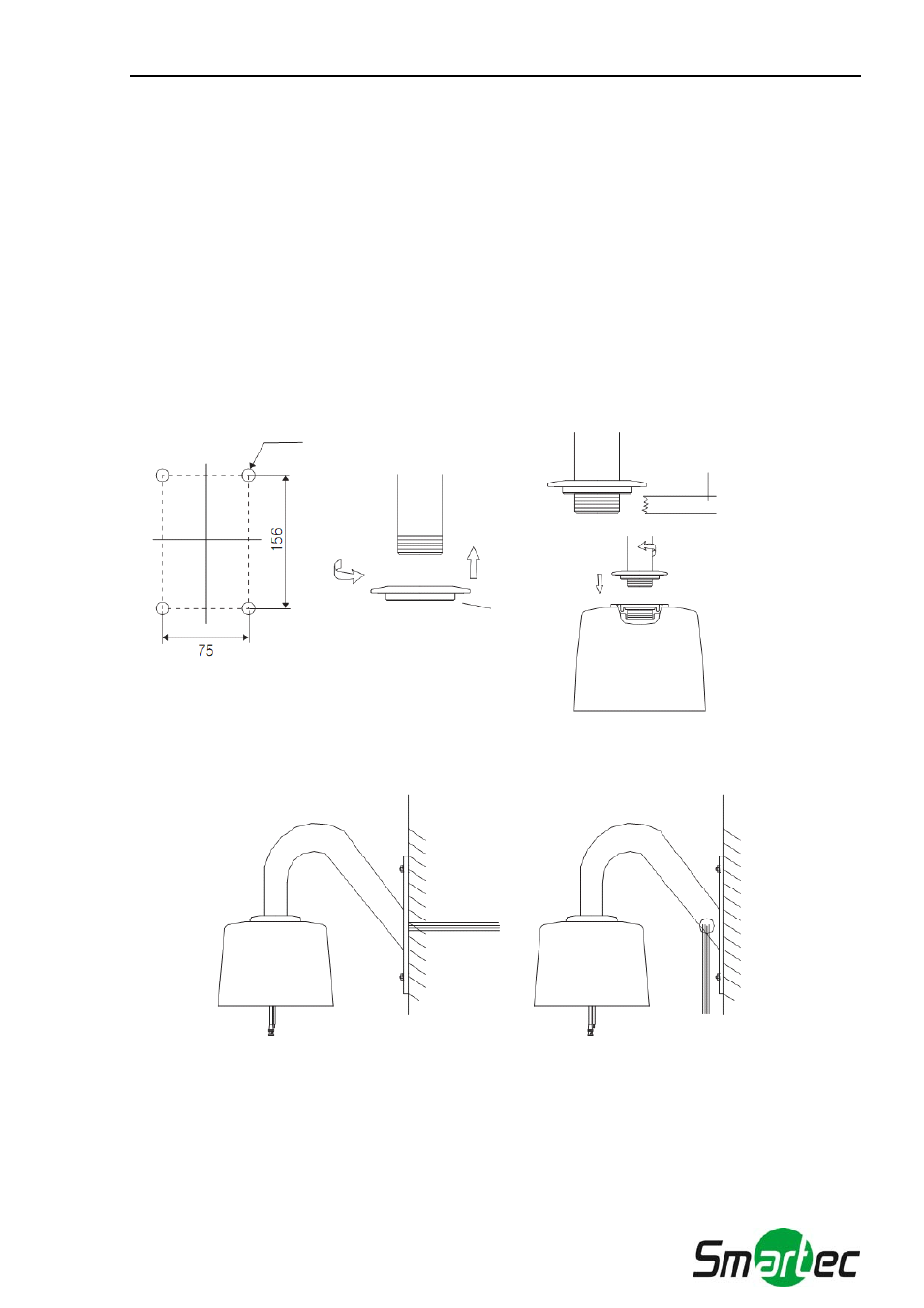

В-1. В случае установки телекамеры на бетонную стену требуется подготовить четыре отверстия
диаметром 13 мм, как показано на Рисунке 15 (глубина 37 мм).
В-2. Установите анкерные болты в отверстия.
В-3. Навинтите гайку на трубу кронштейна (Рисунок 16).
В-4. Обмотав резьбу герметизирующей лентой, привинтите кронштейн к кожуху (Рисунок 17).
4 х 13 мм
Рисунок 11.
Рисунок 12.
Рисунок 13.
Гайка
Герметизирующая лента
В-5. Закрепите анкерные болты при помощи гаек (Рисунок 18).
Рисунок 18.
[Кабель снаружи]
[Кабель внутри]
Рисунок 15.
Рисунок 16.
Рисунок 17.
ГАЙКА
Герметизирующая лента
4 х 13 мм
[Кабель внутри]
[Кабель снаружи]
Рисунок 18.
