А. общие компоненты – Инструкция по эксплуатации Smartek STB-C103 термокожух
Страница 18
Руководство по эксплуатации STB-C103
17
З. Распределительная коробка, включая печатную плату (STB-C307)
Комплект поставки
1. Распределительная коробка – 1 шт
2. Анкерный болт (W5/16) – 4 шт
3. Винт M8x25 – 4 шт
4. Шайба – 4 шт
5. Кабель – 2 шт
6. Ключ (6 мм) – 1 шт
7. Монтажный жгут – 2 шт
8. Руководство – 1 шт
а. Общие компоненты

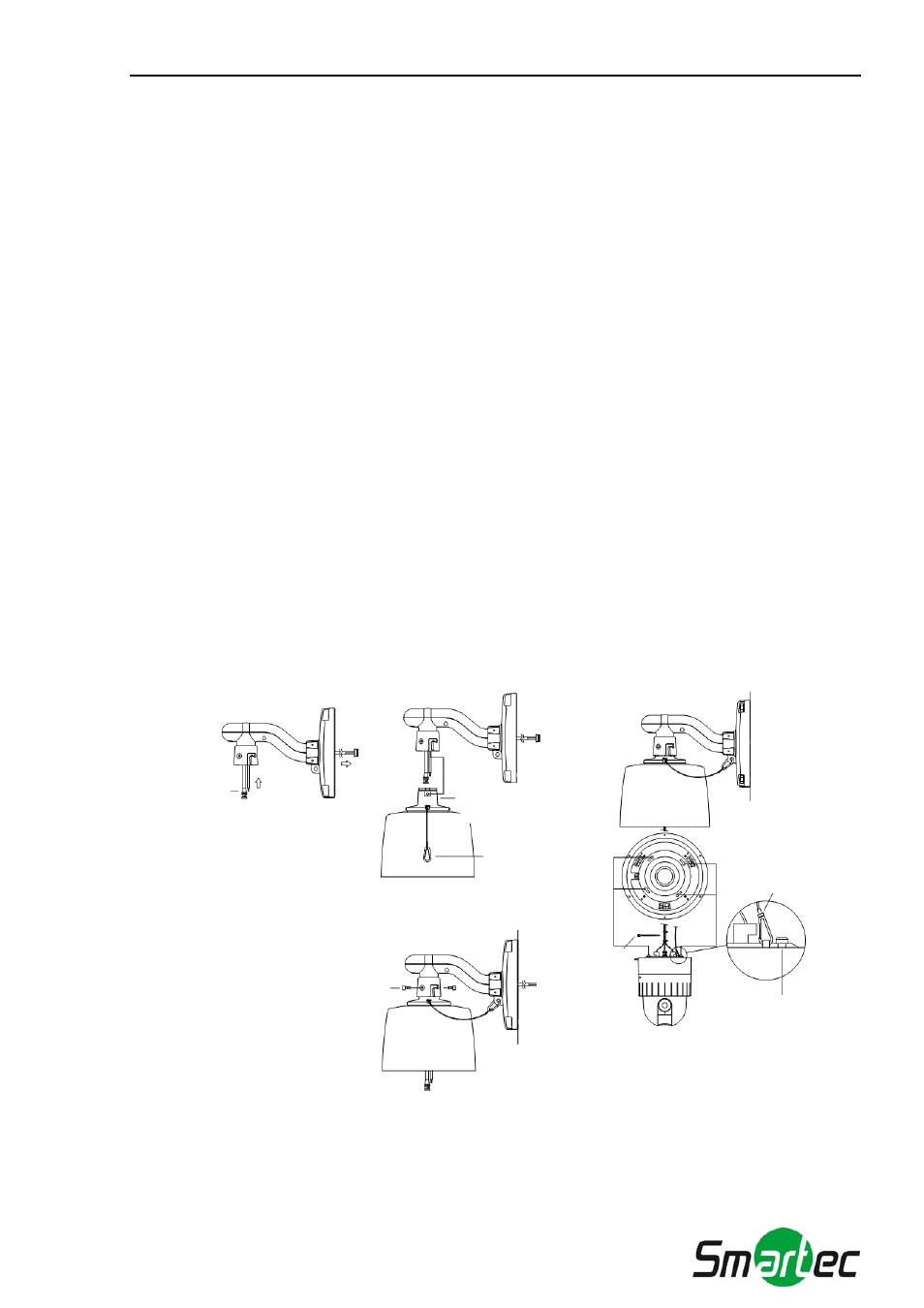

а-1 Вставьте кабель в кронштейн настенного крепления, как показано на Рисунке 45.
а-2 Вставьте кронштейн термокожуха в углубление в кронштейне настенного крепления (Рисунок
46).
а-3 Подсоедините предохранительный провод 1 кронштейна термокожуха к кронштейну
настенного крепления и затяните соединяющие кронштейны винты M4 X 10 (Рисунок 47).
а-4 Подсоедините предохранительный провод 2 кронштейна термокожуха к корпусу телекамеры.
Для удобства можно использовать кабельные стяжки (Рисунок 48).
КАБЕЛЬ
КРОНШТЕЙН ТЕРМОКОЖУХА
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД 1
ВИНТ M4 x 10
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД 2
ФИКСАТОР КРОНШТЕЙНА
КАБЕЛЬНАЯ СТЯЖКА
Рисунок 45.
Рисунок 46.
Рисунок 47.
Рисунок 48.
КАБЕЛЬНАЯ
СТЯЖКА
ПРЕДОХРАНИТ.
ПРОВОД 2
ПРЕДОХРАНИТ.
ПРОВОД 1
ФИКСАТОР
КРОНШТЕЙНА
ВИНТ M4 Х 10
КАБЕЛЬ
КРОНШТЕЙН
ТЕРМОКОЖУХА
Рисунок 45.
Рисунок 46.
Рисунок 47.
Рисунок 48.
