Руководство по эксплуатации STB-C103
Установка
А. Кронштейна настенного крепления (STB-C104)
Комплект поставки
1. Кронштейн настенного крепления - 1 шт
2. Анкерный болт (W5/16) – 8 шт
3. Руководство – 1 шт
4. Винт с шестигранным отверстием в головке (M4x16) – 5 шт
5. Г-образный ключ (3мм) – 1 шт

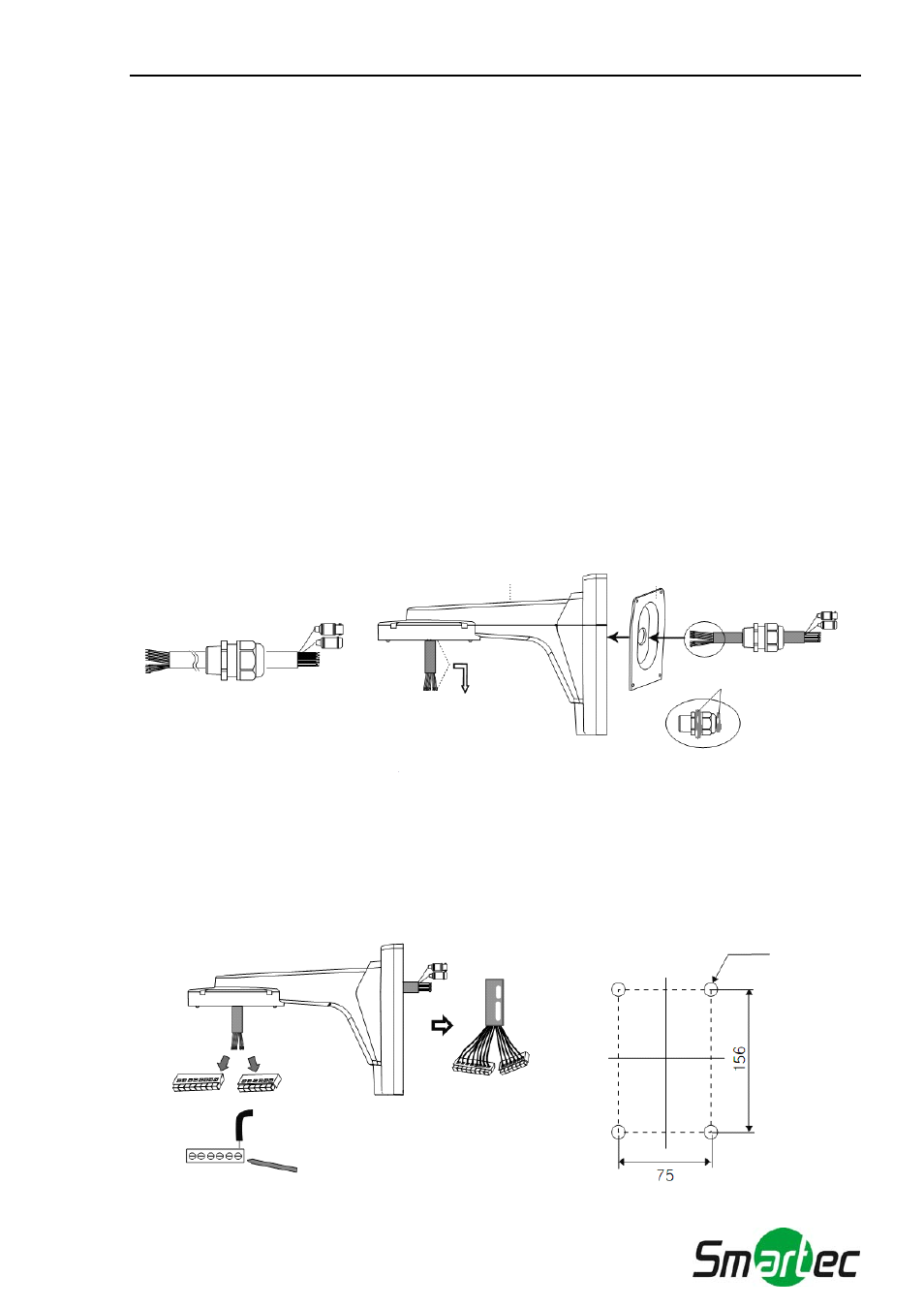

А-1. Проденьте кабель сквозь кабельный сальник. (Рисунок 2).
(Развинтите кабельный сальник и сначала проденьте кабель сквозь крышку кабельного
сальника а затем сквозь другую сторону кабельного сальника).
А-2. Проденьте кабель сквозь пластину и кронштейн (Рисунок 3).
А-3. Для герметичности обработайте место крепления сальника и место соединения верхней и
нижней частей сальника силиконом.
Пластина
Кронштейн настенного крепления
Силикон
ДЛИНА КАБЕЛЯ
Миниатюрная купольная камера – 120 мм
Антивандальная купольная камера – 120 мм
Скоростная купольная камера – 200 мм
Рисунок 2.
Рисунок 3.
КРОНШТЕЙН НАСТЕННОГО КРЕПЛЕНИЯ
ПЛАСТИНА
СИЛИКОН
ДЛИНА КАБЕЛЯ
Миниатюрная купольная камера – 120 мм
Антивандальная купольная камера – 120 мм
Скоростная купольная камера – 200 мм
Рисунок 2.
Рисунок 3.
А-4. Подключите кабель к соответствующему разъему (Рисунок 4).
(Дополнительная информация приводится в Руководстве по эксплуатации телекамеры).
А-5. В случае установки телекамеры на бетонную стену требуется подготовить четыре отверстия
диаметром 13 мм, как показано на Рисунке 5 (глубина 37 мм).
5
4- Ø13 мм
РАЗЪЕМ
ВИД СЗАДИ
Рисунок 4.
Рисунок 5.
4 х 13 мм
Рисунок 4.
Рисунок 5.
РАЗЪЕМ
ВИД СЗАДИ
