Руководство по эксплуатации STB-C103
7
Б. Кронштейн потолочного крепления (STB-C105)
Комплект поставки
1. Кронштейн потолочного крепления – 1 шт
2. Гайка – 1 шт
3. Анкерный болт (W5/16) – 4 шт

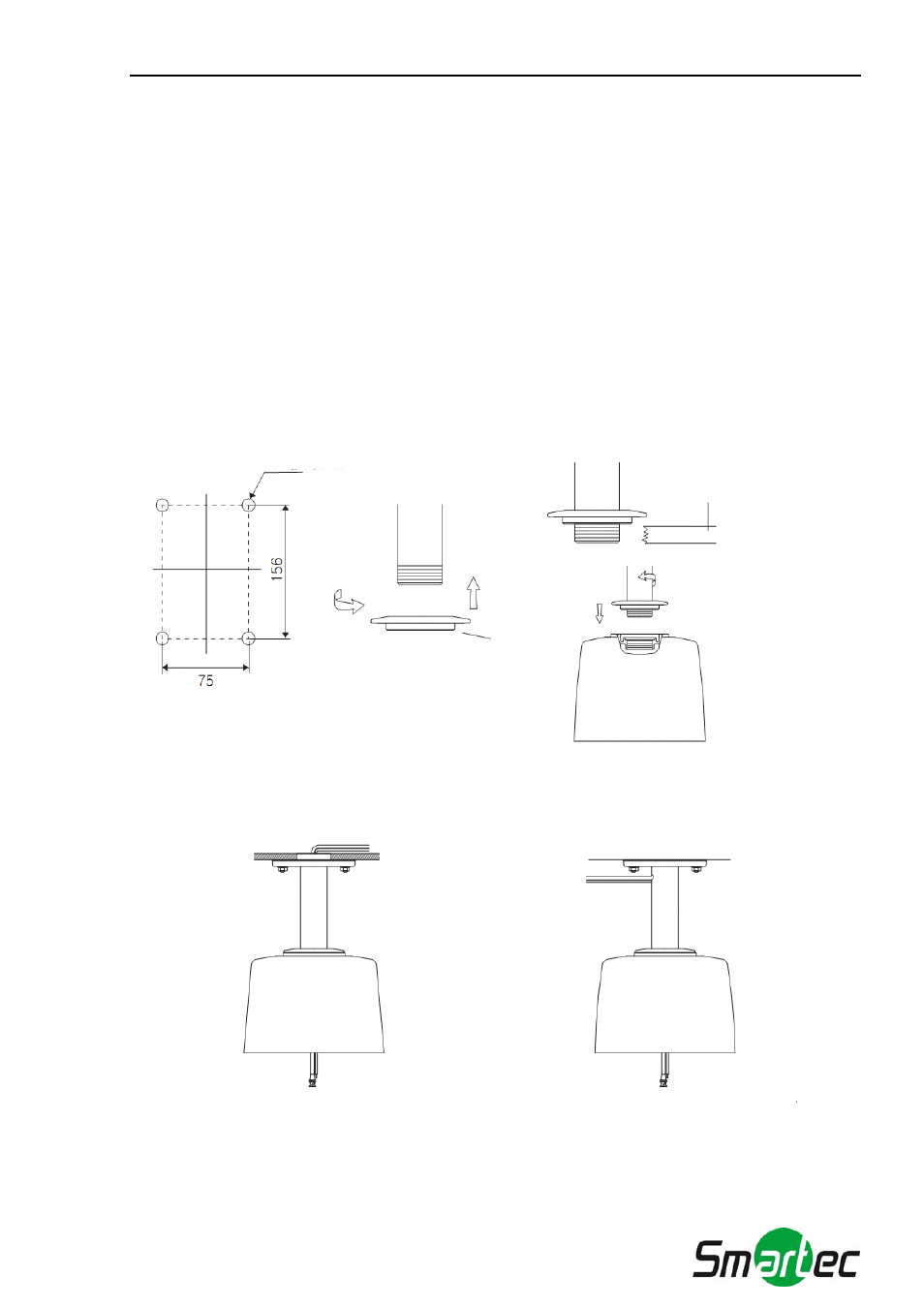

Б-1. В случае установки телекамеры на бетонный потолок требуется подготовить четыре
отверстия диаметром 13 мм, как показано на Рисунке 11 (глубина 37 мм).
Б-2. Установите анкерные болты в отверстия.
Б-3. Навинтите гайку на трубу кронштейна (Рисунок 12).
Б-4. Обмотав резьбу герметизирующей лентой, привинтите кронштейн к кожуху (Рисунок 13).
4 х 13 мм
Рисунок 11.
Рисунок 12.
Рисунок 13.
Гайка
Герметизирующая лента
Б-5. Закрепите анкерные болты при помощи гаек (Рисунок 14).
Рисунок 14.
[Кабель внутри]
[Кабель снаружи]
Рисунок 11.
Рисунок 12.
Рисунок 13.
ГАЙКА
Герметизирующая лента
4 х 13 мм
Рисунок 14.
[Кабель снаружи]
[Кабель внутри]
