Е. Кронштейн потолочного крепления (STB-C304)
Комплект поставки
1. Кронштейн потолочного крепления – 1 шт
2. Анкерный болт (W5/16) – 4 шт
3. Винт M4 x 10 – 4 шт
4. Ключ (3 мм) – 1 шт
5. Руководство – 1 шт

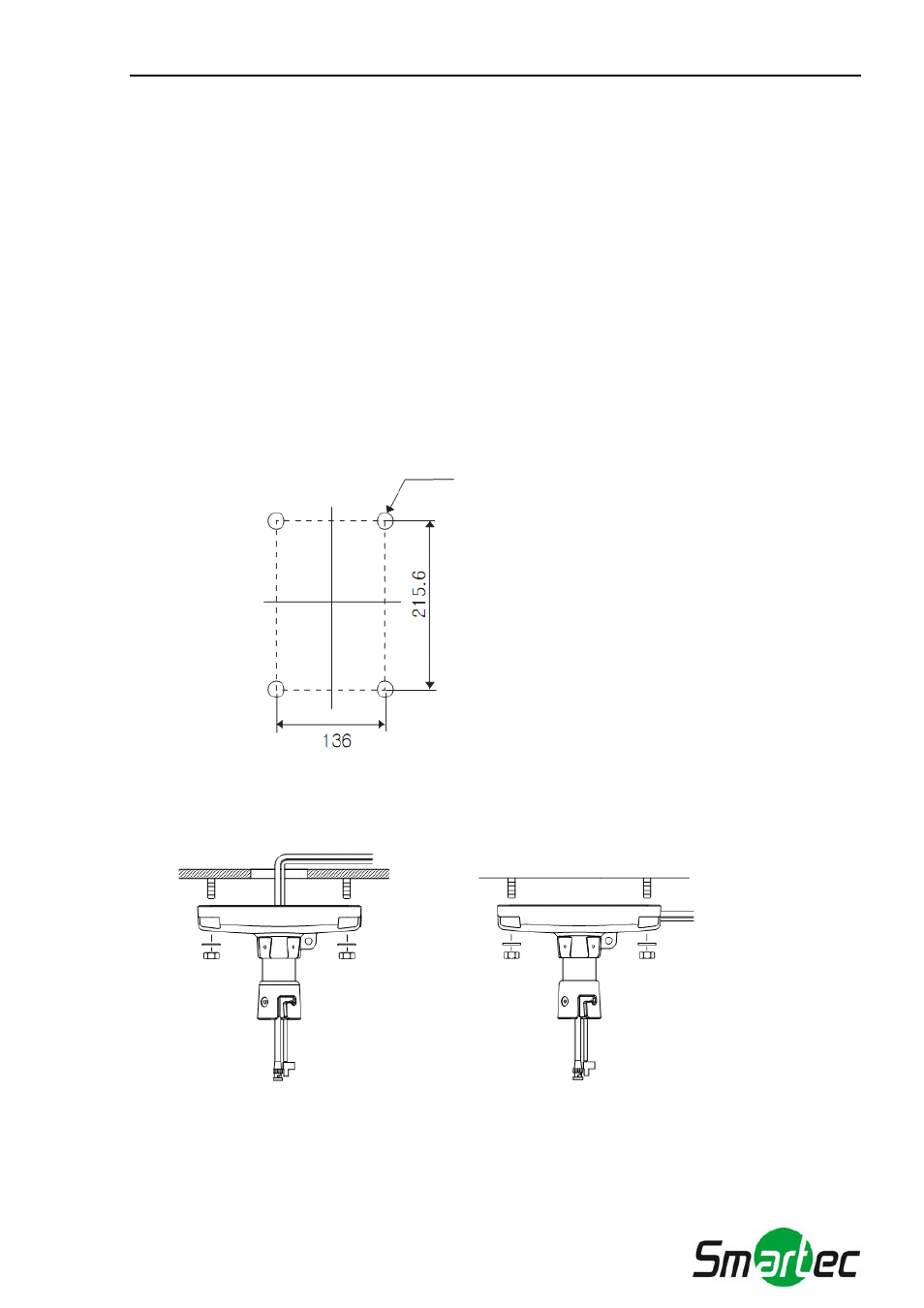

Е-1. В случае установки телекамеры на бетонный потолок требуется подготовить четыре
отверстия диаметром 13 мм, как показано на Рисунке 24 (глубина 37 мм).
Е-2. Установите анкерные болты в отверстия.
4- Ø13mm
Рисунок 24.
Е-3. Закрепите анкерные болты при помощи гаек (Рисунок 25).
Рисунок 25.
[Кабель внутри]
[Кабель снаружи]
4 х 13 мм
Рисунок 24.
[Кабель внутри]
[Кабель снаружи]
Рисунок 25.
