Руководство по эксплуатации STB-C103
9
Г. Адаптер углового крепления (STB-C107)
Комплект поставки
1. Адаптер углового крепления – 1 шт
2. Анкерный болт (W5/16) – 8 шт
3. Болт и гайка M10 – 4 шт

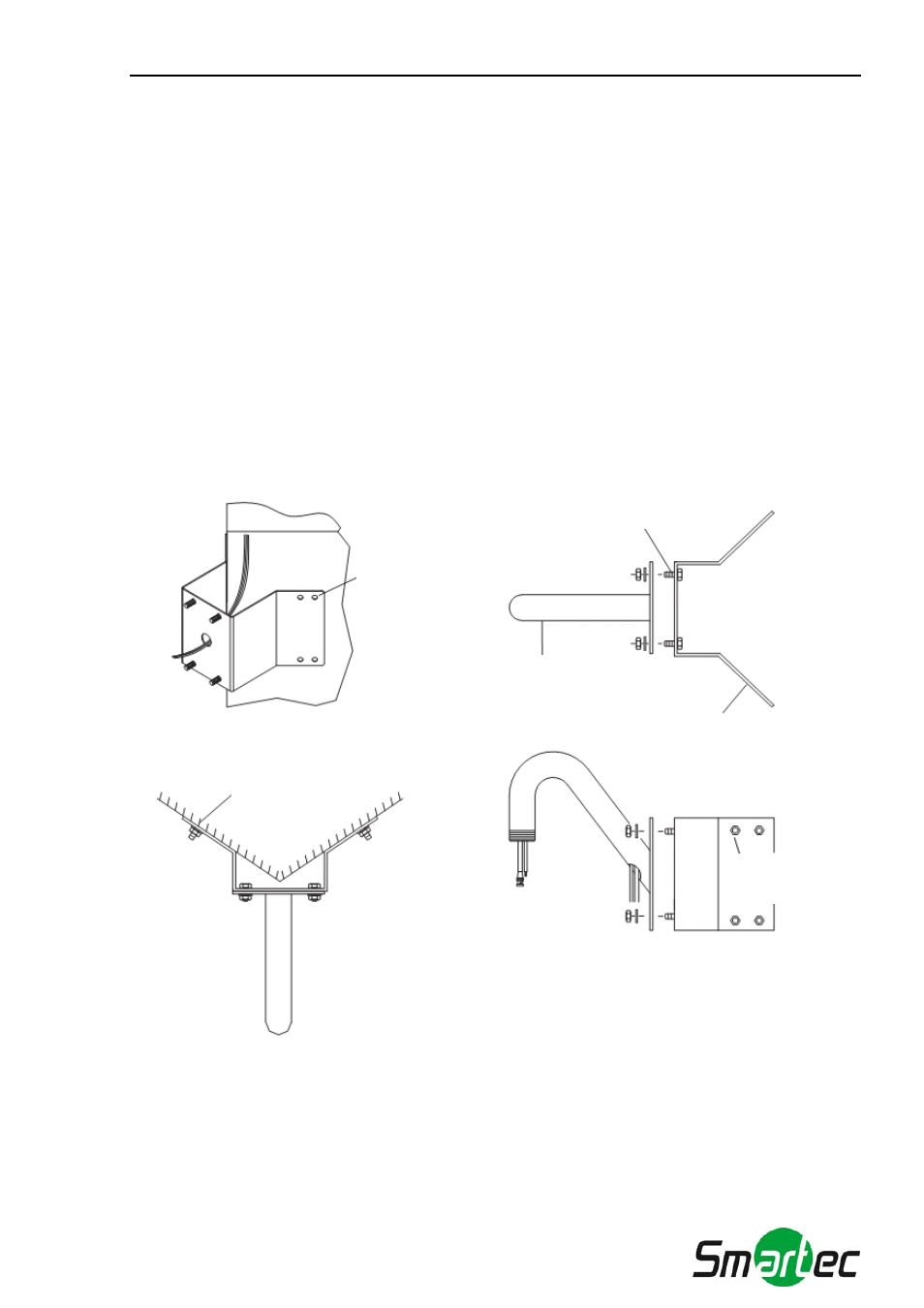

Г-1. Сначала отметьте расположение отверстий, приложив адаптер к углу (Рисунок 19).
Г-2. Просверлите 8 отверстий диаметром 13 мм (глубина 37 мм).
Г-3. Установите анкерные болты в отверстия.
Г-4. Перед установкой адаптера на угол прикрепите нужный кронштейн к адаптеру при помощи 4
болтов M10 (Рисунок 20).
Г-5. Закрепите анкерные болты при помощи гаек (Рисунок 21).
Отметьте расположение отверстий
Болт M10.0
КРОНШТЕЙН НАСТЕННОГО КРЕПЛЕНИЯ
АДАПТЕР УГЛОВОГО КРЕПЛЕНИЯ
АНКЕРНЫЙ БОЛТ
АНКЕРНЫЙ БОЛТ (W5/6)x8
Рисунок 19
Рисунок 20
Рисунок 21
Рисунок 19.
Рисунок 20.
Рисунок 21.
Отметьте расположение отверстий
БОЛТ M10.0
КРОНШТЕЙН НАСТЕННОГО
К РЕПЛЕНИЯ
АДАПТ ЕР УГЛОВОГО КРЕПЛЕНИЯ
АНКЕРНЫЙ БОЛТ
АНКЕРНЫЙ Б ОЛТ
(W5/6)x8
