Руководство по эксплуатации STB-C103
18

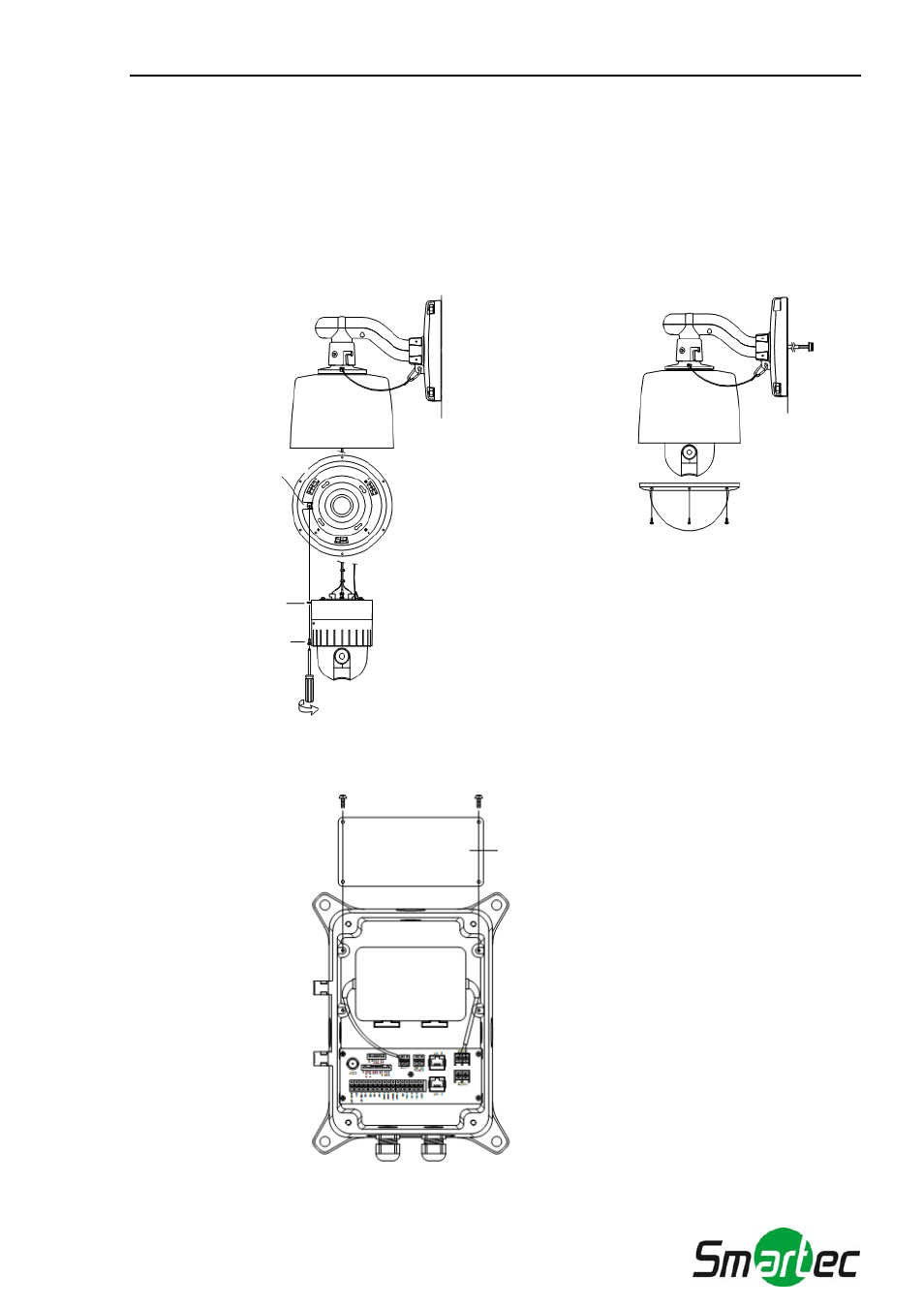

а-5 Вставьте фиксаторы кронштейна и поверните камеру против часовой стрелки.
Фиксатор кронштейна вставляется в отверстие в кронштейне.
Чтобы без усилий вставить фиксаторы, фиксаторы замка 1 и 2 должны располагаться на
расстоянии 10° друг от друга (Рисунок 49) .
а-6 Привинтите фиксаторы замка друг к другу при помощи винтов (Рисунок 50).
а-7 Во избежание протекания воды внутрь кожуха плотно привинтите плафон (Рисунок 50).
ФИКСАТОР ЗАМКА 1
ФИКСАТОР ЗАМКА 2
ВИНТ M3
ТЕРМОКОЖУХ С КРОНШТЕЙНОМ НАСТЕННОГО КРЕПЛЕНИЯ
Рисунок 49.
Рисунок 50.
а-8 Подключите адаптер питания и установите пластину (Рисунок 51).
ПЛАСТИНА
Рисунок 51.
Адаптер
ФИКСАТОР ЗАМКА 1
ФИКСАТОР
ЗАМКА 2
ВИНТ M3
Рисунок 49.
Рисунок 50.
ТЕРМОКОЖУХ С КРОНШТЕЙНОМ
НАСТЕННОГО КРЕПЛЕНИЯ
Рисунок 51.
ПЛАСТИНА
Адаптер
