Руководство по эксплуатации STB-C103
15
10.0
г. Общие компоненты
г-1

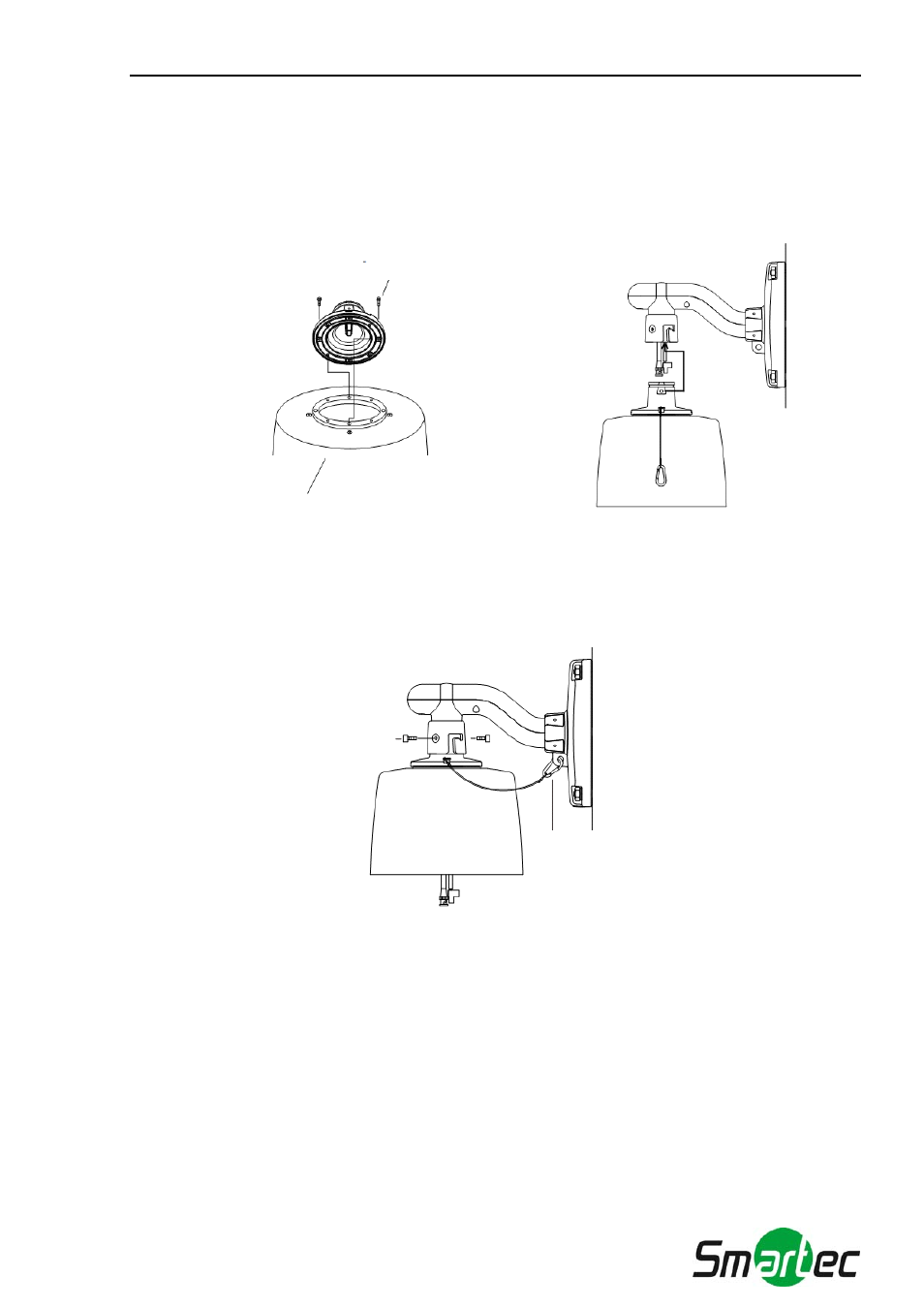

Прикрепите кронштейн термокожуха к термокожуху при помощи винтов M4, как показано на
Рисунке 39.
г-2
Вставьте кронштейн термокожуха в углубление в кронштейне настенного крепления, как
показано на Рисунке 40.
КРОНШТЕЙН ТЕРМОКОЖУХА
ТЕРМОКОЖУХ
ВИНТ M4 x 10
Рисунок 39.
Рисунок 40.
г-3
Подсоедините предохранительный провод 1 кронштейна термокожуха к кронштейну
настенного крепления и затяните соединяющие кронштейны винты M4 X 10 (Рисунок 41).
ВИНТ M4 x 10
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД 1
Рисунок 41.
г-4
Подсоедините предохранительный провод 2 кронштейна термокожуха к корпусу телекамеры,
как показано на Рисунке 42.
Для удобства можно использовать кабельные стяжки.
г-5
Вставьте фиксаторы кронштейна, расположенные на верхней панели камеры, в
соответствующие отверстия на кронштейне и поверните камеру против часовой стрелки
(Рисунок 42).
Чтобы без усилий вставить фиксаторы, расположите камеру таким образом, чтобы
фиксаторы замка 1 и 2 располагались на расстоянии 10° друг от друга (Рисунок 43) .
Привинтите фиксаторы замка друг к другу при помощи винтов (Рисунок 43).
Рисунок 39.
Рисунок 40.
ВИНТ M4 x 10
ТЕРМОКОЖУХ
КРОНШТЕЙН
ТЕРМОКОЖУХА
Рисунок 39.
ВИНТ M4 x 10
ПРЕДОХРАНИТЕЛЬНЫЙ
ПРОВОД 1
