Ж. Кронштейн настенного крепления (STB-C305)
Комплект поставки
1. Кронштейн настенного крепления – 1 шт
2. Анкерный болт (W5/16) – 4 шт
3. Винт M4 x 10 – 4 шт
4. Ключ (3 мм) – 1 шт
5. Руководство – 1 шт
а. Установка на стену

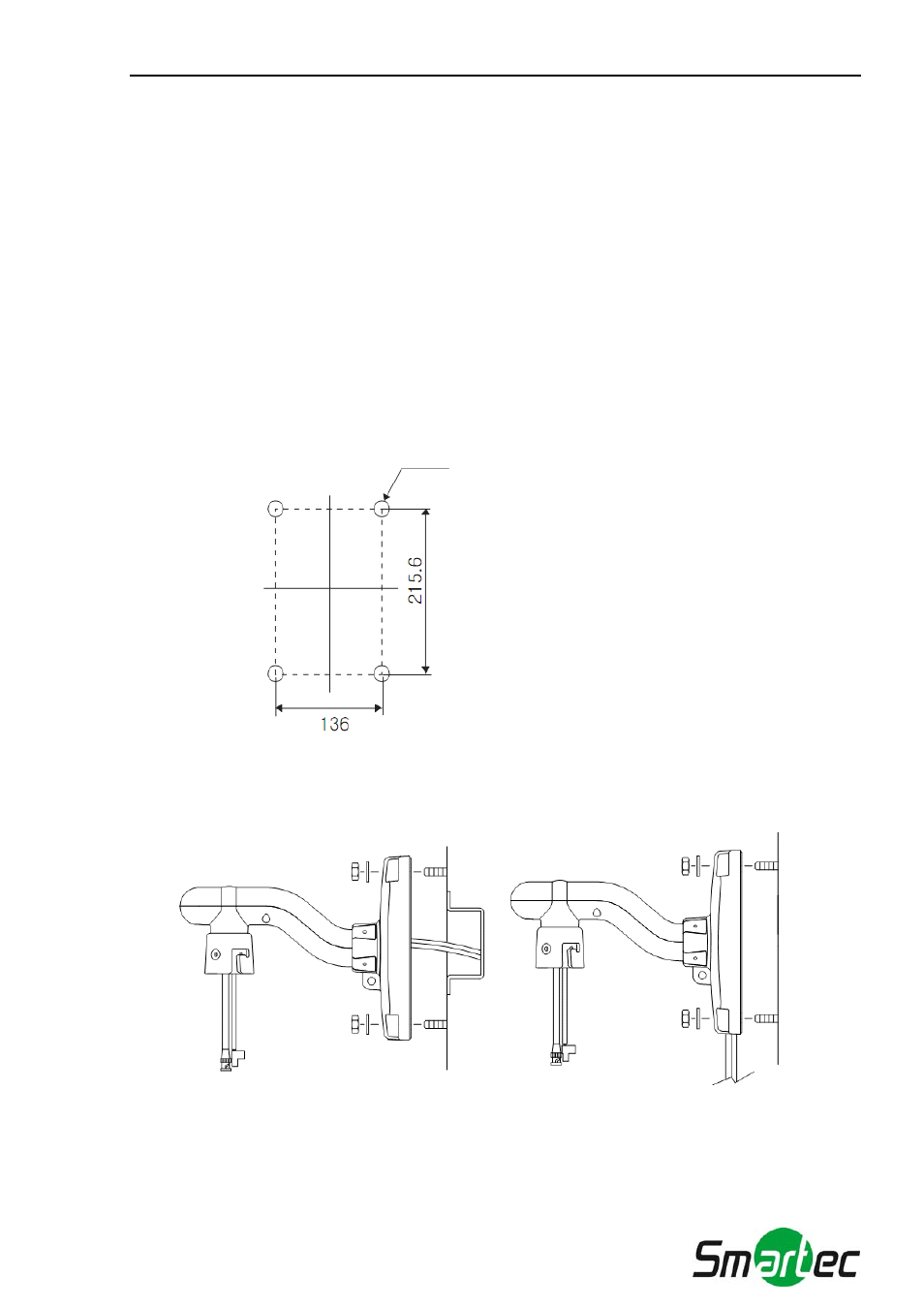

а-1 В случае установки телекамеры на бетонную стену требуется подготовить четыре отверстия
диаметром 13 мм, как показано на Рисунке 32 (глубина 37 мм).
а-2 Установите анкерные болты в отверстия.
а-3 Закрепите анкерные болты помощью гаек (Рисунок 33).
Рисунок 33.
[кабель внутри]
[кабель снаружи]
4 х 13 мм
Рисунок 32.
Рисунок 33.
[Кабель внутри]
[Кабель снаружи]
