Руководство по эксплуатации STB-C103
19
б.

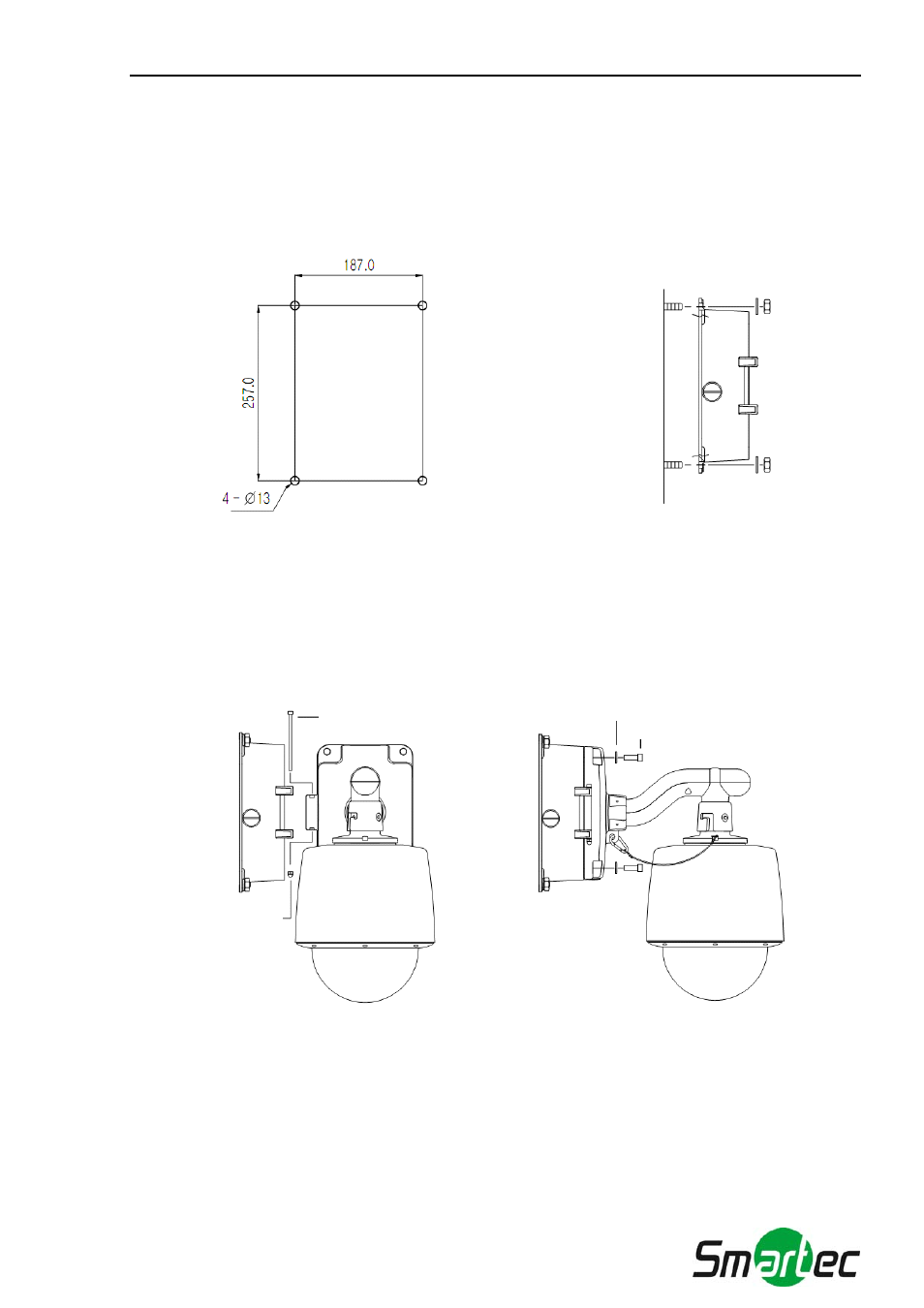

Установка на стену
б-1 В случае установки телекамеры на бетонную стену требуется подготовить четыре отверстия
диаметром 13 мм, как показано на Рисунке 52 (глубина 37 мм).
б-2 Установите анкерные болты в отверстия.
б-3 Закрепите анкерные болты помощью гаек (Рисунок 53).
Рисунок 52.
Рисунок 53.
б-4 Подсоедините термокожух с кронштейном настенного крепления к распределительной
коробке, как показано на Рисунке 54, затяните винт M5 X 100 и закрепите при помощи
крышечного болта (Рисунок 54).
б-5 Привинтите кронштейн настенного крепления к распределительной коробке при помощи
винта M8x25 (Рисунок 55).
ВИНТ M5 x 100
КРЫШЕЧНЫЙ БОЛТ
ВИНТ M8x25
ШАЙБА
<ТЕРМОКОЖУХ С КРОНШТЕЙНОМ НАСТЕННОГО КРЕПЛЕНИЯ>
Рисунок 54.
Рисунок 55.
Рисунок 52.
Рисунок 53.
ВИНТ M5 х 100
ВИНТ M8 х 25
ШАЙБА
КРЫШЕЧНЫЙ
БОЛТ
ТЕРМОКОЖУХ С КРОНШТЕЙНОМ
НАСТЕННОГО КРЕПЛЕНИЯ
Рисунок 54.
Рисунок 55.
