Инструкция по эксплуатации Smartek STB-C103 термокожух
Страница 7
Advertising
Руководство по эксплуатации STB-C103
6

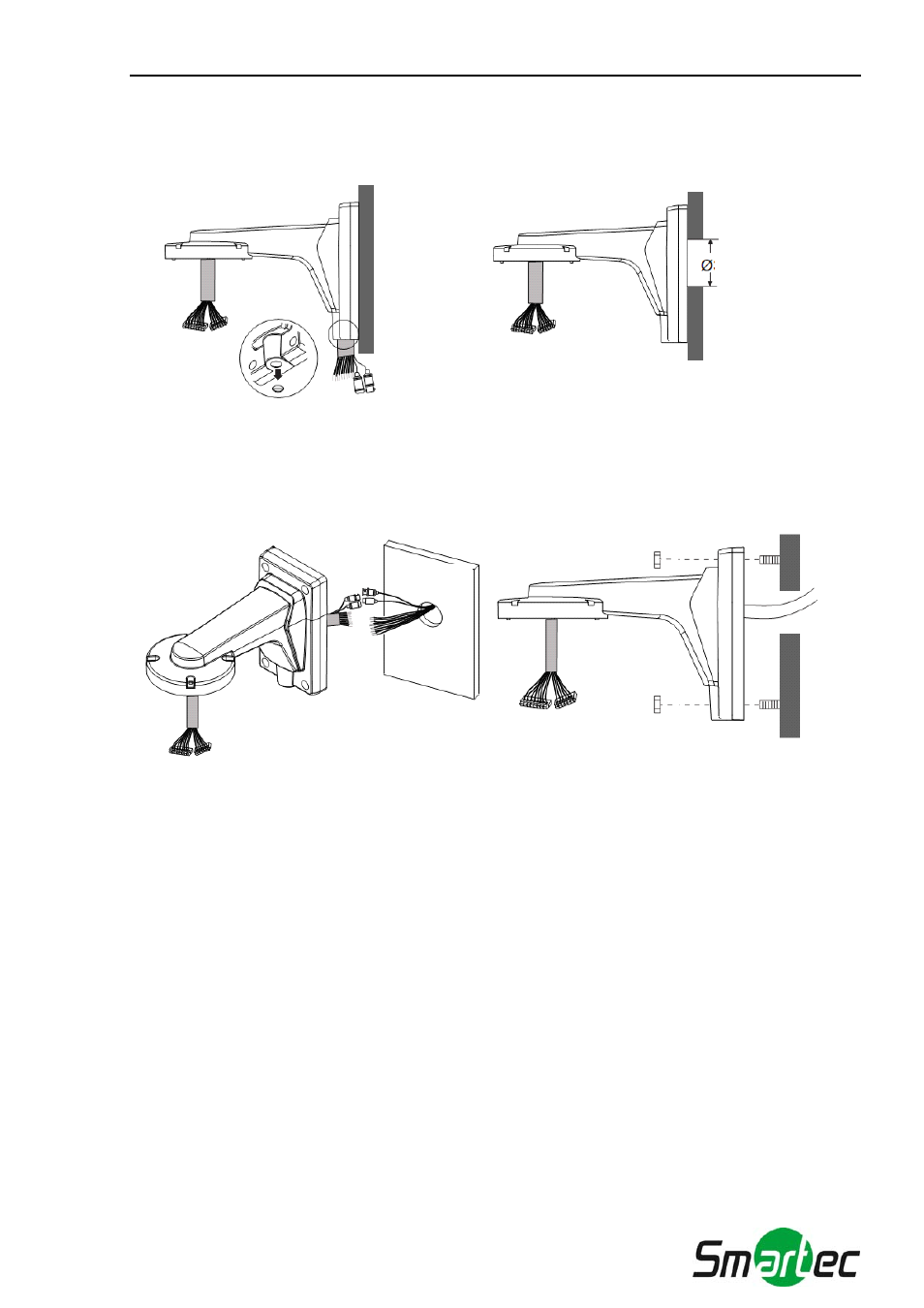

А-6. Подготовьте отверстие в стене, как показано на Рисунке 6 (диаметр 30 – 50 мм).
30-50 мм
Рисунок 6.
[Кабель снаружи]
[Кабель внутри]
А-7. Выньте кабель из стены и соедините его с другим кабелем (Рисунок 7).
А-8. Для монтажа кронштейна настенного крепления установите анкерный болт в отверстие
(Рисунок 8).
Стена
Рисунок 7.
Рисунок 8.
А-9. Прочно привинтите кронштейн к термокожуху при помощи ключа (M4*16), (Рисунок 9).
А-10. Во избежание протекания воды внутрь кожуха плотно привинтите плафон (Рисунок 10).
Рисунок 6.
30 - 50 мм
[Кабель снаружи]
[Кабель внутри]
Рисунок 7.
Рисунок 8.
СТЕНА
СТЕНА
