Руководство по эксплуатации STB-C103
13

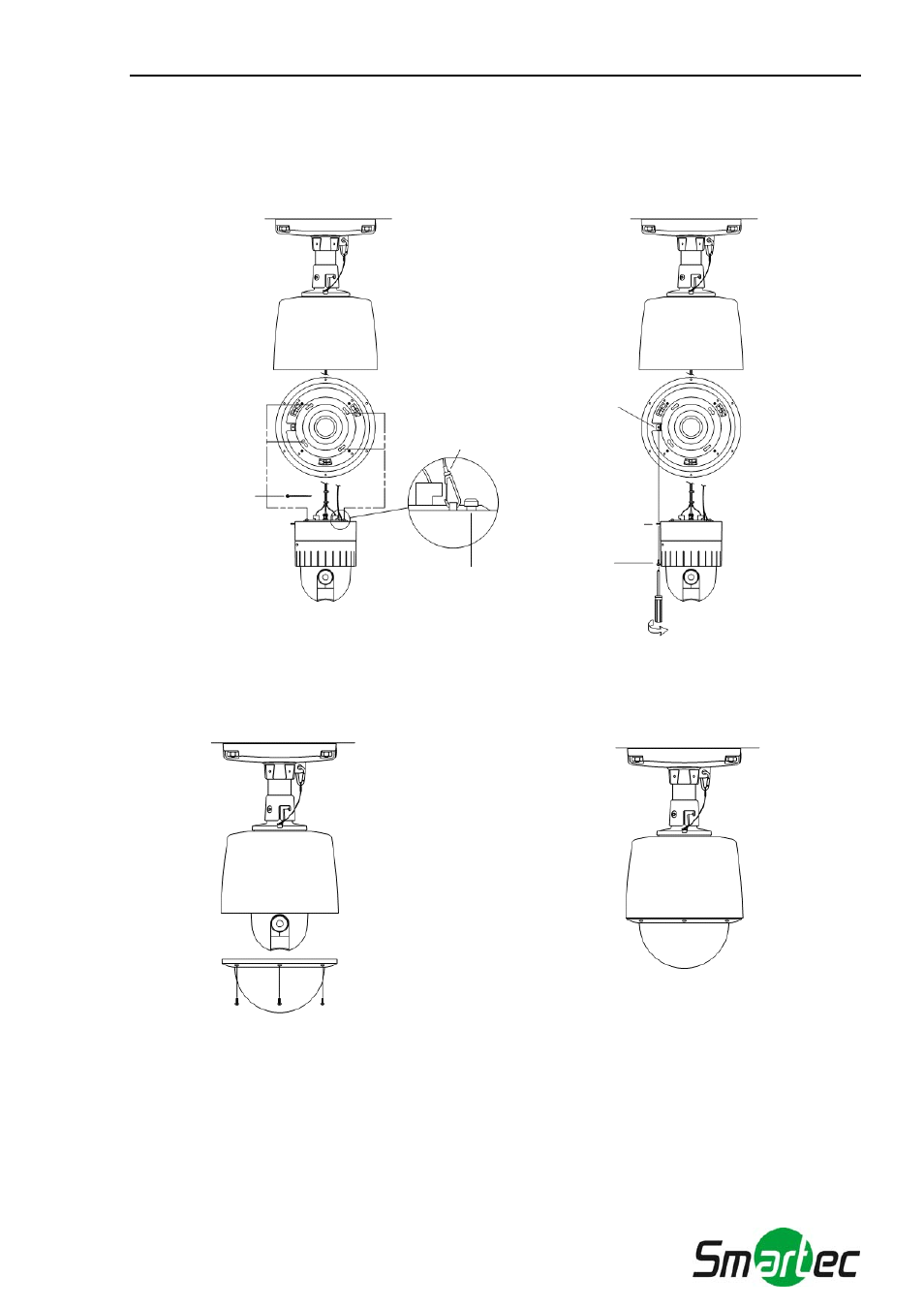

Чтобы без усилий вставить фиксаторы, расположите камеру таким образом, чтобы
фиксаторы замка 1 и 2 располагались на расстоянии 10° друг от друга.
Е-9. Привинтите фиксаторы замка друг к другу при помощи винтов (Рисунок 30).
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД 2
ФИКСАТОР КРОНШТЕЙНА
ФИКСАТОР ЗАМКА 1
ФИКСАТОР ЗАМКА 2
ВИНТ M3
КАБЕЛЬНАЯ СТЯЖКА
Рисунок 29.
Рисунок 30.
Е-10. Во избежание протекания воды внутрь кожуха плотно привинтите плафон (Рисунок 31).
Рисунок 31.
ВИНТ M3
ПРЕДОХРАНИТЕЛЬНЫЙ
ПРОВОД 2
ФИКСАТОР КРОНШТЕЙНА
ФИКСАТОР ЗАМКА 1
ФИКСАТОР ЗАМКА 2
КАБЕЛЬНАЯ
СТЯЖКА
Рисунок 29. Рисунок 30.
Рисунок 31.
