3.2.1
Управление через локальную консоль
Вы можете управлять коммутатором локально подключив к нему терминал VT100 или персональный
компьютер или рабочую станцию с использованием ПО для эмуляции терминального режима через
COM
порт. Терминал или рабочая станция подключаются к коммутатору, используя подходящий
разъем на конце нуль-модемного кабеля.
Этот метод управления подходит когда:
¾
Сеть недоступна
¾
Сетевой Менеджер не имеет прямого сетевого подключения
¾
Сетевой Менеджер не поддерживает SNMP
COM
порт коммутатора по умолчанию настроен на соединение на скорости до 9600 бит/c, с
использованием символьного формата, 8 бит данных, без контроля четности, и использует 1
стоповый бит.
Поэтому, следует настраивать терминал или автоматизированное рабочее место до того как Вы
осуществите подключение к коммутатору. Вы можете изменить настройки по умолчанию, после того
как вы подключитесь к устройству.
3.2.2
Консоль удаленного управления
Вы можете управлять коммутатором удаленно, с удаленной машины через Telnet соединение
установленное через модем или обычную локальную сеть.
Использование этого метода управления:
¾
Коммутатор должен иметь IP адрес.
Интерфейс удаленной консоли управления идентичен по внешнему виду и функциональным
возможностям, локальной консоли управления, описанной в предыдущей секции.
3.2.3
Управление через WEB
Вы можете управлять коммутатором с удаленной машины, используя Web-браузер такой как
Microsoft Internet Explorer
или Netscape Navigator.
Использование этого метода управления:
¾
Коммутатор должен иметь IP адрес, доступный с удаленной машины.
3.2.4
Управление через SNMP
Вы можете управлять коммутатором через сеть, используя ПО предназначенное для работы с
коммутатором через протокол SNMP.
Этот метод управления позволяет Вам осуществлять мониторинг статистики по счетчикам и изменять
параметры коммутатора с удаленной машины.
Использование этого метода управления:
¾
Сеть должна использовать IP протокол.
¾
Коммутатор должен иметь IP адрес.
3.3
Назначение IP адреса коммутатору.
Для удаленного управления коммутатором через консольный порт, или при использовании ПО для
удаленного управления через SNMP, Вы должны обязательно присвоить IP коммутатору адрес.
Вам следует присвоить IP адрес через окно настроек IP. Эта процедура описана в Главе 4, пункт
4.3.2.1.2
Конфигурация IP. Настоятельно рекомендуется, чтобы вы присвоили IP адрес на VLAN по
умолчанию (VLAN ID = 1) для управления через консоль удаленного управления или ПО для
управления через SNMP.
3.4
Вход на коммутатор

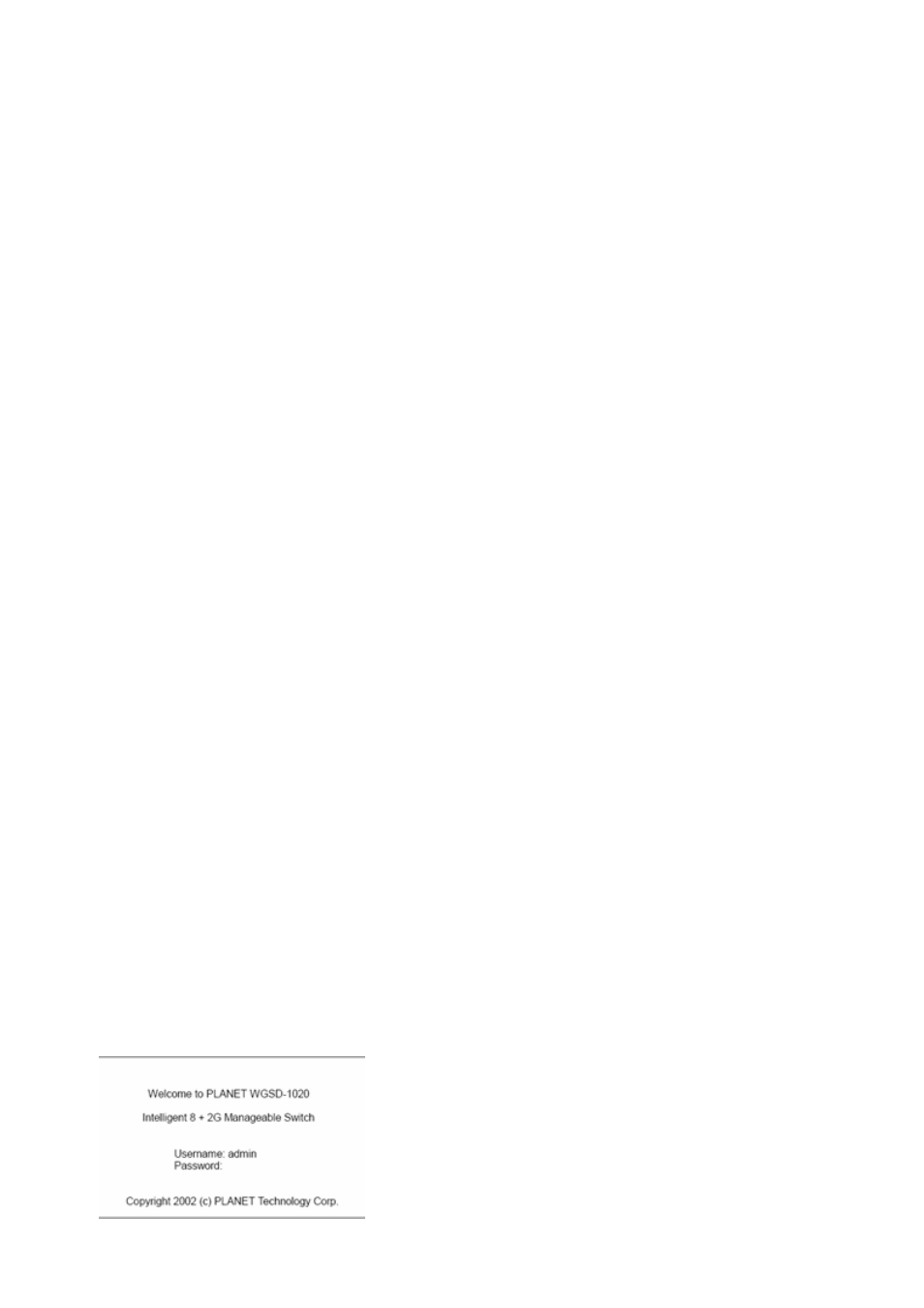

Когда вы входите на коммутатор через консольный порт, первоначально вы видите картинку, с
предложением ввести логин и пароль:
В заводских установках по умолчанию используется логин
”admin”
БЕЗ
пароля.
Вы можете добавить пароль после входа.
9
