Основная цель создания такой логической структуры - ограничение распространения
широковещательных пакетов. Представляет собой набор портов и (или) пользователей коммутатора
сгруппированных вместе в безопасный автономный широковещательный домен. Сетевой трафик
изолируется таким образом, что только члены VLAN могут получать трафик от других членов этой же
VLAN.
Создание VLAN логически эквивалентно переподключению ваших пользователей к другому
коммутатору 2-го уровня с теми же возможностями. (То есть эквивалентно тому как если бы у Вас
появилось несколько коммутаторов) VLAN. Однако, все сетевые устройства и пользователи, тем не
менее, включаются в тот же самый коммутатор физически.
Для настройки VLAN в подменю раздела Switch Static Configuration необходимо выбрать пункт
VLAN Configuration ( см. выше Иллюстрацию 4-9) и нажать Enter. Откроется окно VLAN Configuration,
как показано на Иллюстрации 4-21.

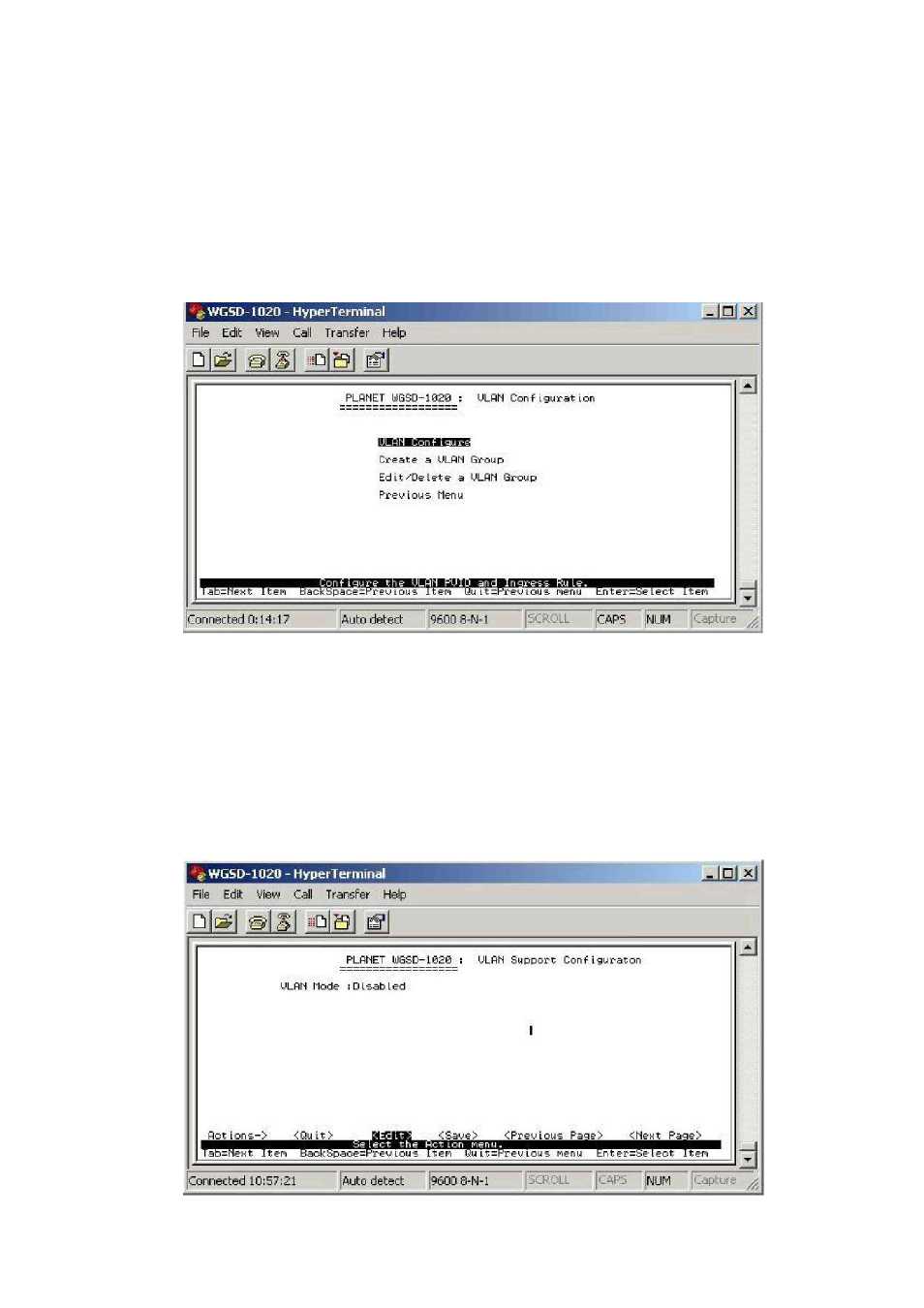

Иллюстрация 4-21. Экран VLAN Configuration
Это подменю содержит 4 пункта:
VLAN Configure:
см. раздел 4.3.2.4.1
Create a VLAN Group: см. раздел 4.3.2.4.2
Edit/ Delete a VLAN Group: см. раздел 4.3.2.4.3
Previous Menu: возврат в предыдущее меню.
4.3.2.1.2 Настройка VLAN (VLAN Configure)
Позволяет отключить/включить VLAN функции и выбрать один из трех режимов работы VLAN
поддерживаемых коммутатором: Port Based, 802.1Q VLAN или 802.1Q VLAN with GVRP.
Иллюстрация 4-22. Настройка режимов работы VLAN
