Инструкция по эксплуатации Planet Technology WGSD1020
Страница 18

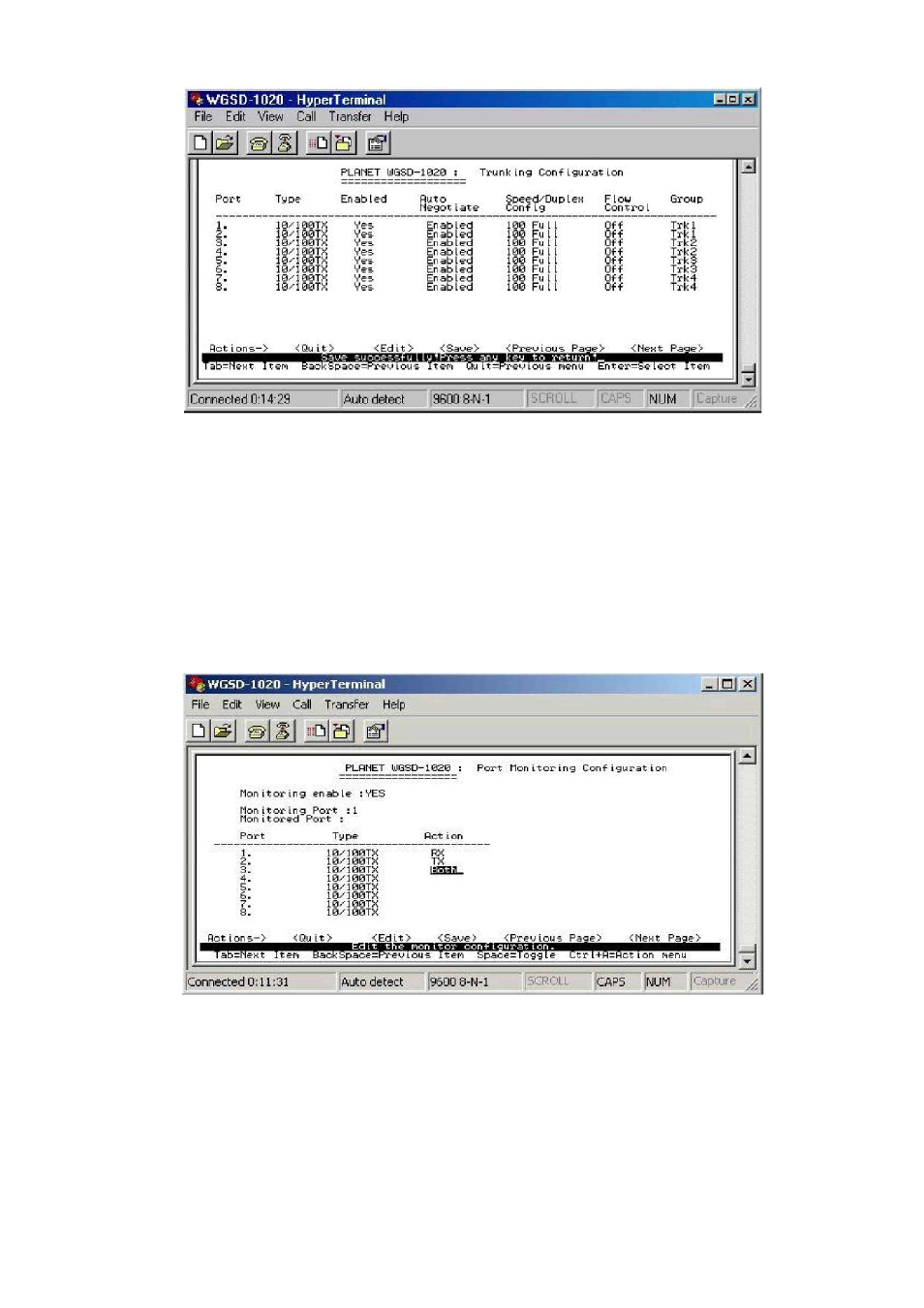

Иллюстрация 4-19. Успешное сохранение конфигурации.
4.3.2.3
Настройка отображения портов (Port Mirroring Configuration)
Port mirroring –
специальная настройка порта, позволяющая копировать трафик с одного порта на
другой. Служит для того, чтобы подключать специализированный диагностирующий прибор или ПК
со специализированным ПО к портам коммутатора, для сбора статистики и выявления
неисправностей в коммутируемых сетях в каждом коллизионном домене. Способность создавать и
использовать эту функцию на каком-либо коммутаторе - это возможность конкретного коммутатора.
Необходимо только подключить к данному порту анализатор протоколов или тестер и осуществлять
диагностику и мониторинг выбранного коллизионного домена.
Для настройки этой опции в подменю раздела Switch Static Configuration выберите пункт Port
Mirroring Configuration (
см. Иллюстрация 4-9), и нажмите Enter.
Иллюстрация 4-20. Настройка мониторинга портов.
Выберите в консоли "Edit" для включения функции Port Monitoring. После завершения настройки
нажмите комбинацию "Сtrl-A" для сохранения текущей конфигурации.
4.3.2.4
Настройка VLAN (VLAN Configuration)
VLAN (
Virtual Local Area Network)
- виртуальная локальная сеть. Логическая группировка сети,
которая ограничивает пределы широковещательного домена, позволяет сегментировать сеть,
ограничивая распространение широковещательных пакетов и вызываемых ими таких негативных
явлений, как широковещательные штормы и существенно снизить производительность сети.
18
