5.4.7.2 VLAN
На основе протоколов (Protocol-based VLAN)
В данном случае Коммутатор работает как мост c поддержкой VLAN, способный к классификации и
посылке тегированных пакетов. Он посылает VLAN пакеты или тегирует их, основываясь на значении
PVID
по умолчанию и другой информации в заголовке пакета.

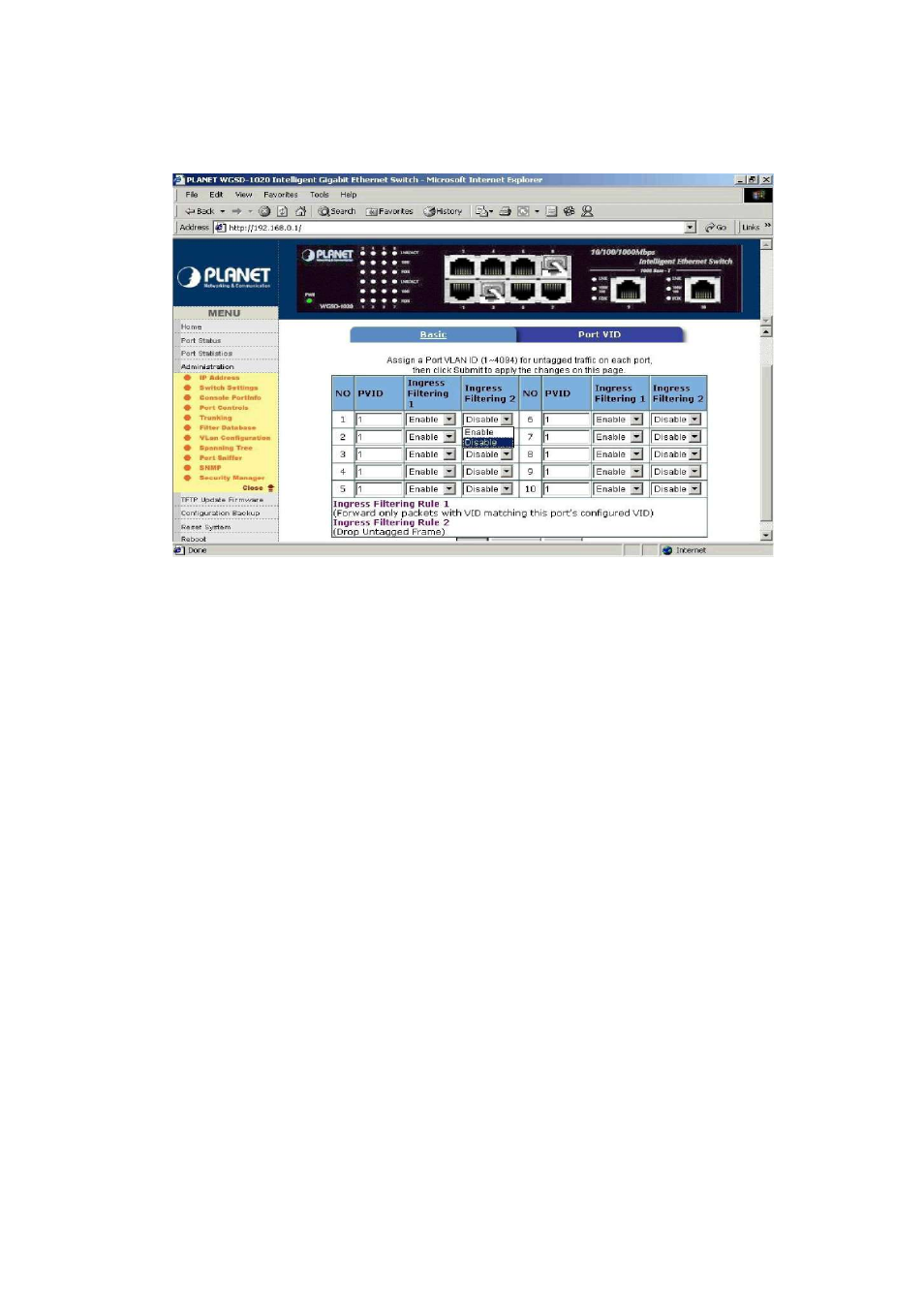

Иллюстрация 5-23. Настройка назначения нетегированнного трафика на выбранные PVID.
Подробное описание параметров приводится ниже:
1.
На странице настройки VLAN Configuration нажмите вкладку “Port VID” для получения
доступа к настройкам.
2.
Port VID (PVID):
Установите VLAN, ID порта, на который будет назначен нетегированный
трафик на данном порту. Например, если Вы установите значение PVID 10-ого порта по
умолчанию равное 100, то все нетегированные пакеты на порту 10, в этом случае будут
принадлежать VLAN 100.
Настройка по умолчанию для всех портов - VID 1.
Эта особенность полезна для предоставления доступа устройству, которое не поддерживает
тегируемые VLAN , и вы хотите сделать его членом VLAN. Допускается использование только одного
нетегированного VLAN на порту.
3.
Входная Фильтрация (Ingress Filtering): Входная фильтрация позволяет фреймам,
принадлежащим определенному VLAN проходить на тот порт, если порт принадлежит
этому VLAN. Следует отметить, что существует два входных фильтрующих правила
которые действуют следующим образом:
Ingress filtering rule 1:
перенаправляет только пакеты, содержащие VID соответствующего порту с
заданным VID.
Ingress filtering rule 2:
отбрасывает нетегированные фреймы.
Кнопка "Help" позволяет посмотреть краткую справку по настройке VLAN.
5.4.8
Настройка
Spanning Tree Protocol (Spanning Tree)
Spanning Tree Protocol (STP) -
стандартизированный метод (IEEE 802.1D) для предотвращения
случайного закольцовывания в сетях Ethernet. Когда включена функция STP, следует, убедиться, что
в текущий момент активен только один путь между двумя любыми узлами в сети. Вы можете
включить поддержку STP, выбрирая пункт Advanced в настройках WEB интерфейса Коммутатора.
Рекомендуется, включить STP на коммутаторах, для того чтобы гарантировать существование
единственного активного пути в сети.
