5.4.7
Настройка VLAN (VLAN Configuration)
Виртуальная LAN (VLAN) - логическая группировка (организация) сети, которая ограничивает
пределы широковещательного домена. Это позволяет Вам изолировать сетевой трафик таким
образом, что только члены VLAN получают трафик от других членов этой VLAN. В основном,
создание VLAN от WGSD-1020 логически эквивалентно подсоединению группы сетевых устройств к
другому Коммутатору 2-го уровня. Однако, все сетевые устройства, тем не менее, включаются в тот
же самый коммутатор физически.
WGSD-1020
поддерживает организацию VLAN на базе портов (см. раздел 5.4.7.1) и протокольно
ориентированные VLAN (т.е VLAN на базе меток – стандарт IEEE 802.1Q, см раздел 5.4.7.2) через
управляющую WEB страницу. В конфигурации по умолчанию VLAN выключена, и все порты по
умолчанию принадлежат VLAN 1 (VID=1).
5.4.7.1 VLAN’
ы на основе портов & IEEE 802.1 Q VLAN
Правила тегирования VLAN на основе портов регулируются стандартом IEEE 802.1Q.
По этому стандарту можно создать VLAN разделяющий устройства между различными
пользователями Коммутатора.
Такая возможность, также позволяет организовать VLAN между
коммутаторами других производителей (связать их через VLAN по портам).
По стандарту IEEE 802.1Q,
VLAN
использует технику вставки так называемого “тэга” в кадр Ethernet. Тег содержит
идентификатор VLAN (VID), который указывает номер VLAN.
Замечание: Вы можете включать/выключать функции VLAN и выбирать режимы функционирования
VLAN,
используя пункт Switch Settings в разделе Administration.

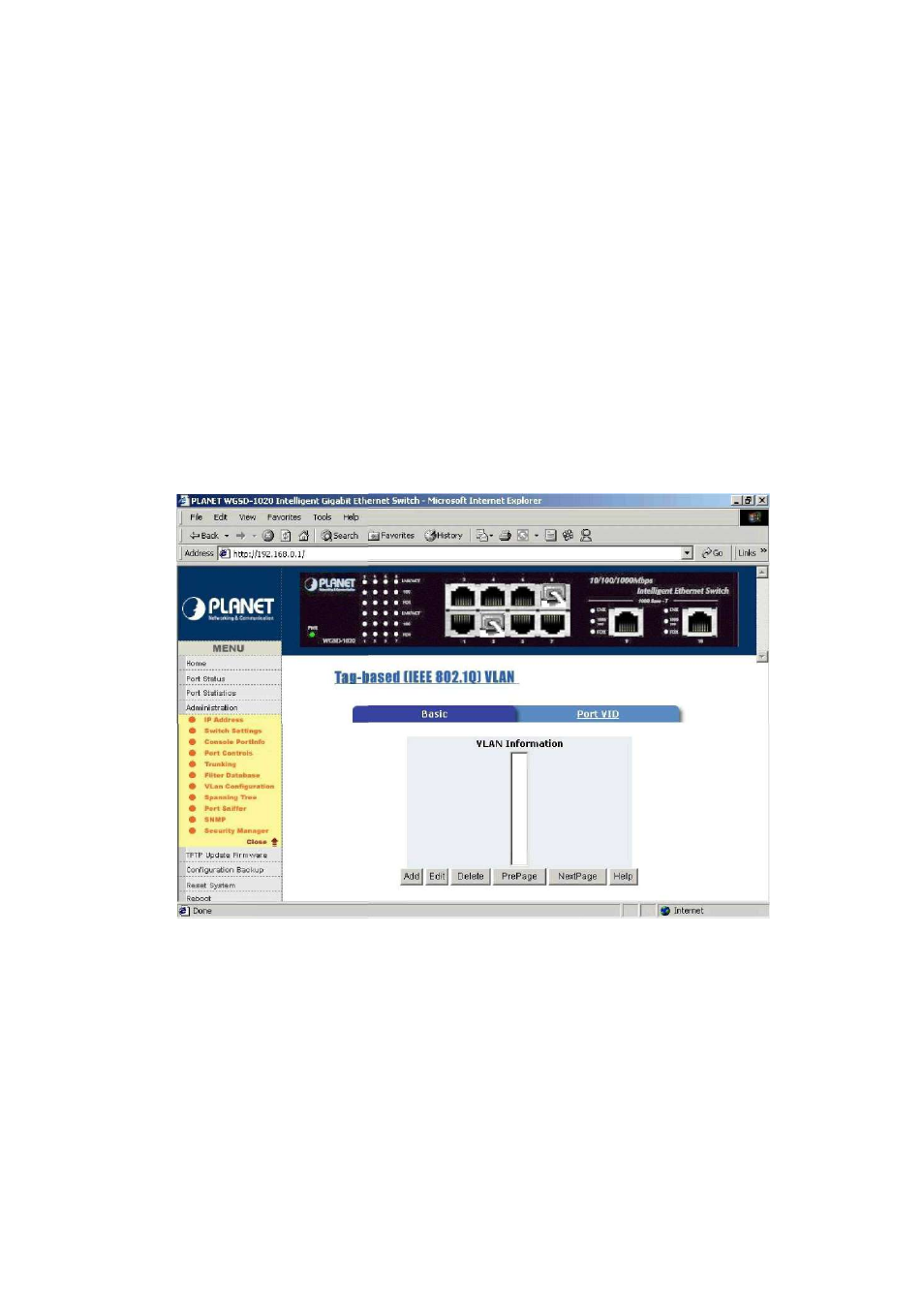

Иллюстрация 5-22 WGSD-1020 Страница настройки тегированных (Tag-based) VLAN (IEEE 802.1Q).
Создайте новую VLAN группу и выполните настройку тегирования для портов-членов гуппы:
Для этого выполните следующие шаги:
1.
В главном меню: Нажмите пункт Administration, затем пункт VLAN configuration. Экран
будет выглядеть как показано на Иллюстрации 5-15.
2.
Нажмите "Add" для создания новой VLAN группы.
3.
Введите имя для новой VLAN и VLAN ID (в диапазоне от 2 - 4094). Значение по
умолчанию VLAN каждого порта 1.
4.
Из выпадающего списка портов, выберите порты Коммутатора, которые следует добавить.
Нажмите "Add"
5.
Щелните "Apply" для того, чтобы произведенные изменения вступили в силу.
Кнопка "Help" позволяет посмотреть краткую справку по настройке VLAN.
