Нажмите комбинацию "Ctrl-A" выберите "Edit" для включения функций VLAN и, нажимая на
“
пробел” выберите 1 из 3-х режимов.
Настройка IEEE 802.1Q VLAN показана на Иллюстрации 4-23.
Примечание: При настройке VLAN максимальное указываемое число PVID равно 4094.

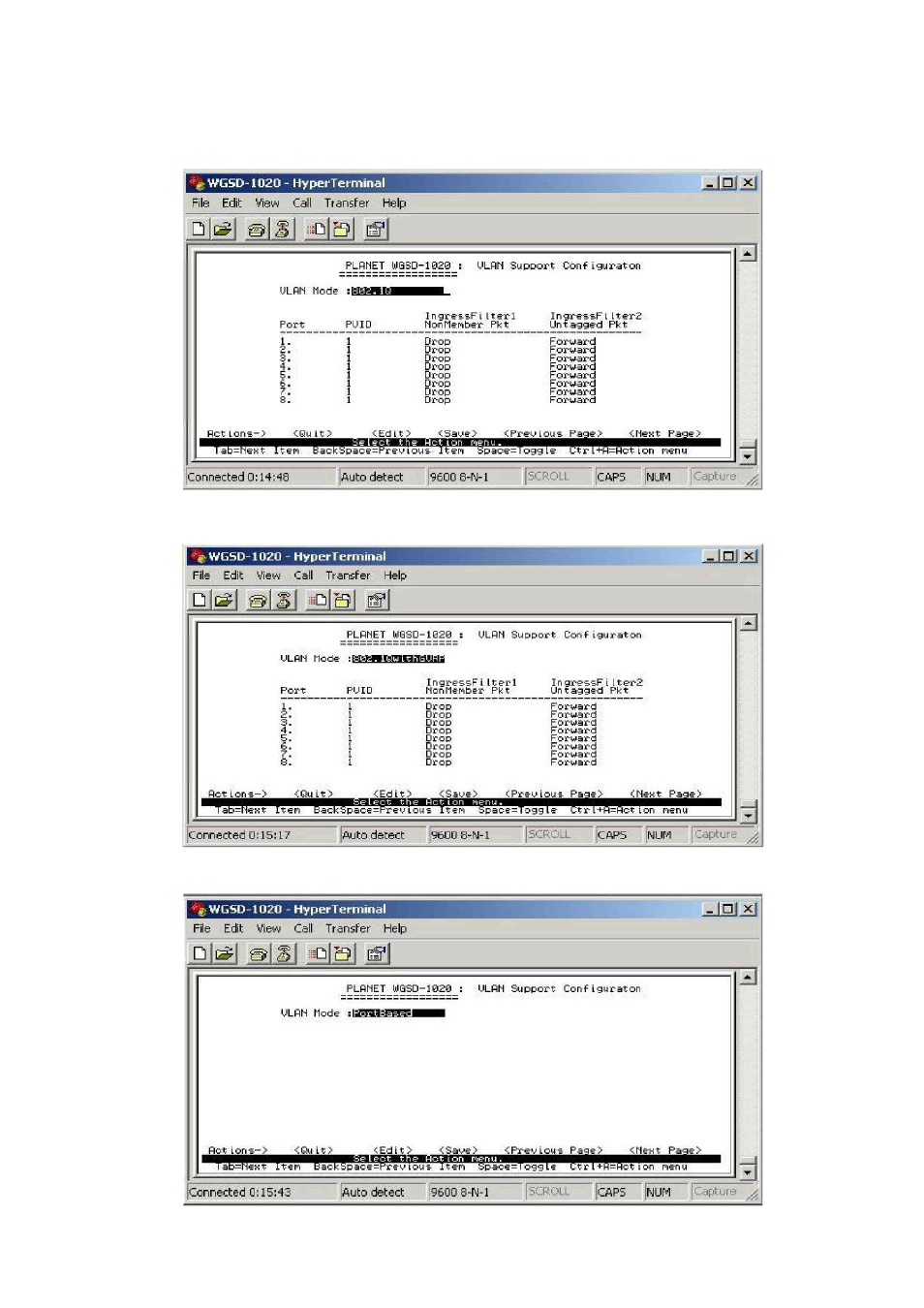

Иллюстрация 4-23. Конфигурирование VLAN с поддержкой IEEE 802.1Q
Нажмите “Пробел” для переключения в режим 802.1Q with GVRP в строке VLAN Mode.
Иллюстрация 4-24. Конфигурирование VLAN IEEE 802.1Q с поддержкой GVRP.
Иллюстрация 4-25 Настройка VLAN по портам (Port-based VLAN).
