Инструкция по эксплуатации Planet Technology WGSD1020
Страница 53

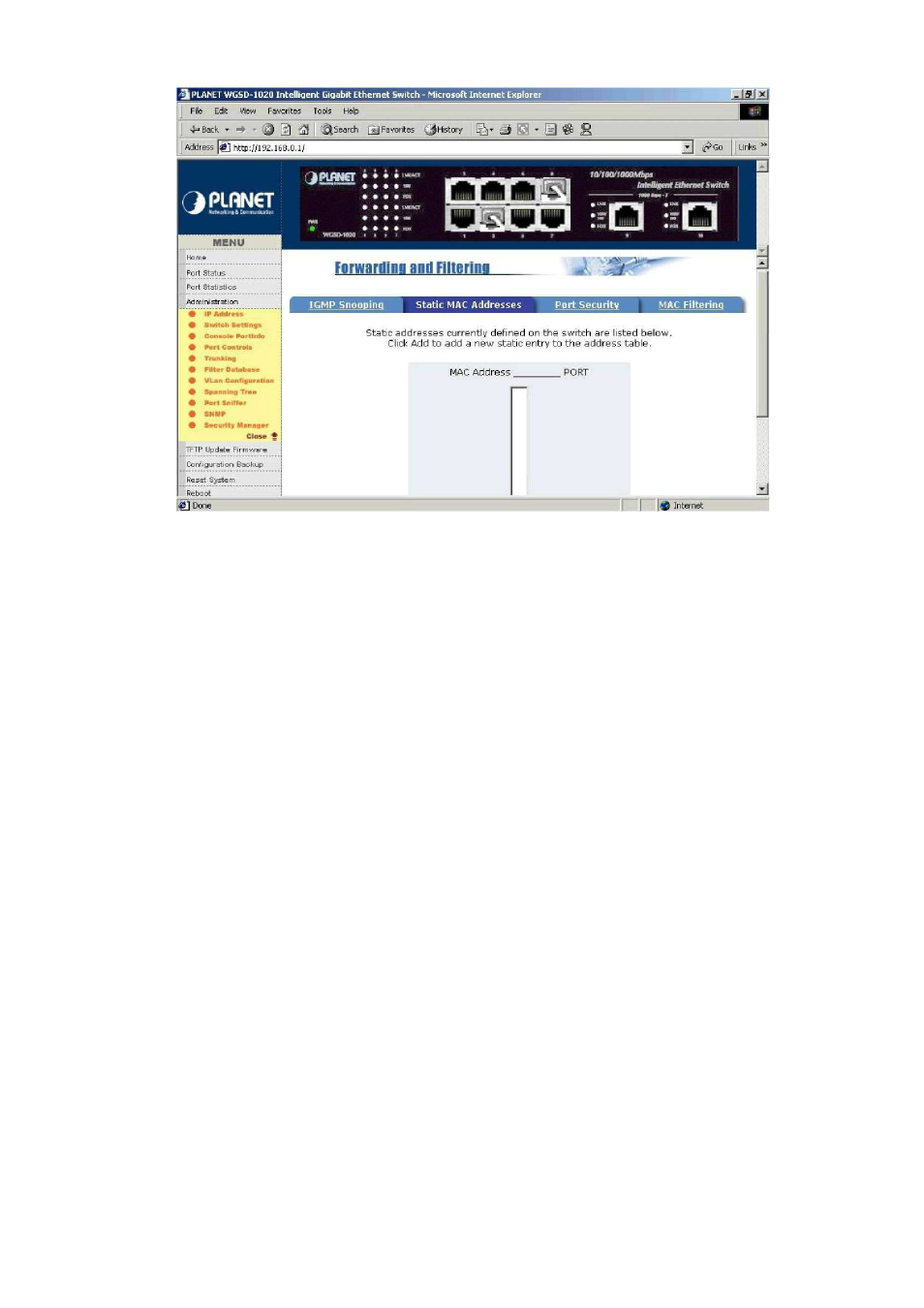

Иллюстрация 5-19. Вкладка Static MAC Address.
Статические MAC адреса (Static MAC Address): Здесь выполняется привязка MAC адресов к
портам коммутатора. Если статический MAC адрес добавляется в таблицу, то он остается в адресной
таблице коммутатора, независимо от того, связано ли устройство физически с коммутатором. Эта
функция позволяет коммутатору, повторно изучить (relearn) MAC адрес устройства, когда устройство
разъединено или произошло выключение питания и устройство снова включилось и активно в сети.
Процедура кофигурирования описана ниже:
1.
Добавьте статический MAC адрес.
2.
В главном меню Нажмите пункт "Administration" затем нажмите "Filter Database".
3.
Нажмите "Static MAC Address". В строке MAC адрес - введите MAC адрес, при
обращении к которому постоянно должен отправляться трафик, независимо, от сетевой
деятельности устройства.
4.
В строке Port Number, выберите номер порта.
5.
Если на коммутаторе настроены VLAN’ы с тегированием (IEEE 802.1Q) , статические
адреса будут ассоциированы с индивидуальными VLAN’ами. Введите VID (VLAN ID),
чтобы связать его с MAC адресом.
6.
Нажмите "Add" для того чтобы изменения дали эффект.
Port Security:
Если включить эту опцию, то любой порт со включенным режимом безопасности будет
работать в режиме "locked" и коммутатор не будет использовать функцию изучения (функцию
Learning)
адреса. Будут нормально перенаправляться входящие пакеты только от устройств, MAC
адреса которых уже прописаны в таблице статических MAC адресов.
То есть, устанавливая галку в столбце Enable Security, Вы тем самым отключаете режим Learning на
порту для запрета изучения любых новых адресов, и коммутатор использует заполненную таблицу
статических MAC адресов, для определения списка адресов, которые может использовать
безопасный порт.
Введите параметры настройки и нажмите “Apply”, чтобы активировать введенные изменения на этой
web-
странице.
53
