Страница 10: Вход на коммутатор
4.
КОНСОЛЬНЫЙ ИНТЕРФЕЙС
4.1
Подключение к ПК
RS-232
кабель
Используйте обычный 9-pin RS-232 кабель для связи через COM порт. Подключите
соответствующие разъемы этого кабеля к коммутатору и к ПК.
Hyper Terminal
В Windows 95/98/2000/XP, запустите "HyperTerminal", создайте новое соединение, и настройте его
как показано ниже:
Эмуляция: VT-100 compatible (На самом деле следует оставить Автовыбор, ANSI)
Скорость: бит/с: 9600
биты данных: 8
четность: None
Стоповые биты:1
Управление потоком: None

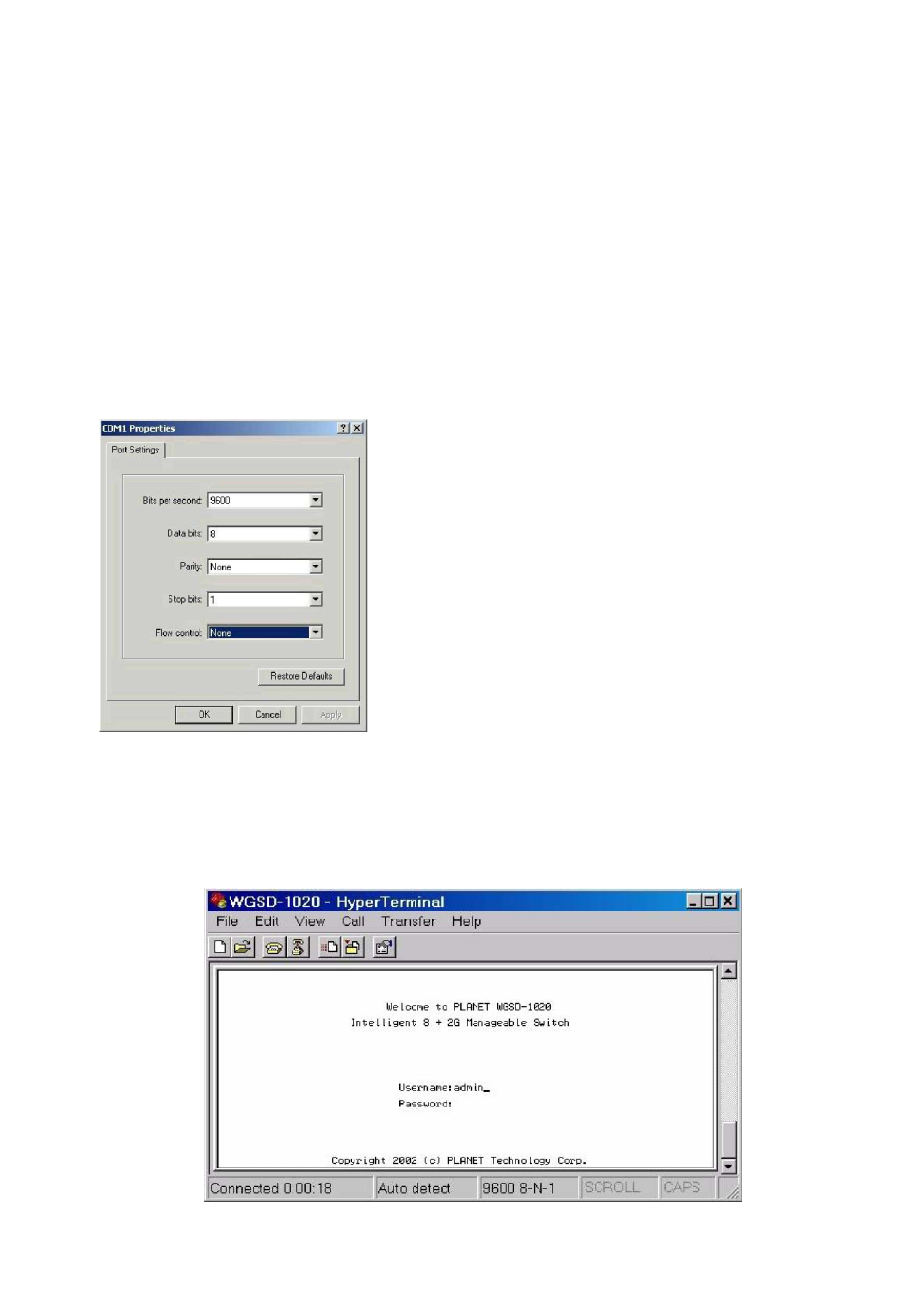

Иллюстрация 4-1. Настройки порта для консольного интерфейса
4.2
Вход.
Логин потребуется для входа в консоль управления, после того как коммутатор успешно завершит
процесс самопроверки
.
Заводские настройки используют по умолчанию логин "admin" БЕЗ пароля. Вы можете изменить его
через системное меню. Для доступа к главному меню (Main Menu) следует корректно ввести имя
пользователя.
Иллюстрация 4-2. Вход в консоль WGSD-1020
10
