A.3
Стандартный кабель, RJ-45 назначение разъемов.
Стандартный RJ-45 гнездо/коннектор
Стандартный UTP/STP кабель имеет 8 проводников, на каждый провод нанесена цветная
маркировка. Ниже показано расположение проводников и их цвет для прямого или кроссового
соединения:

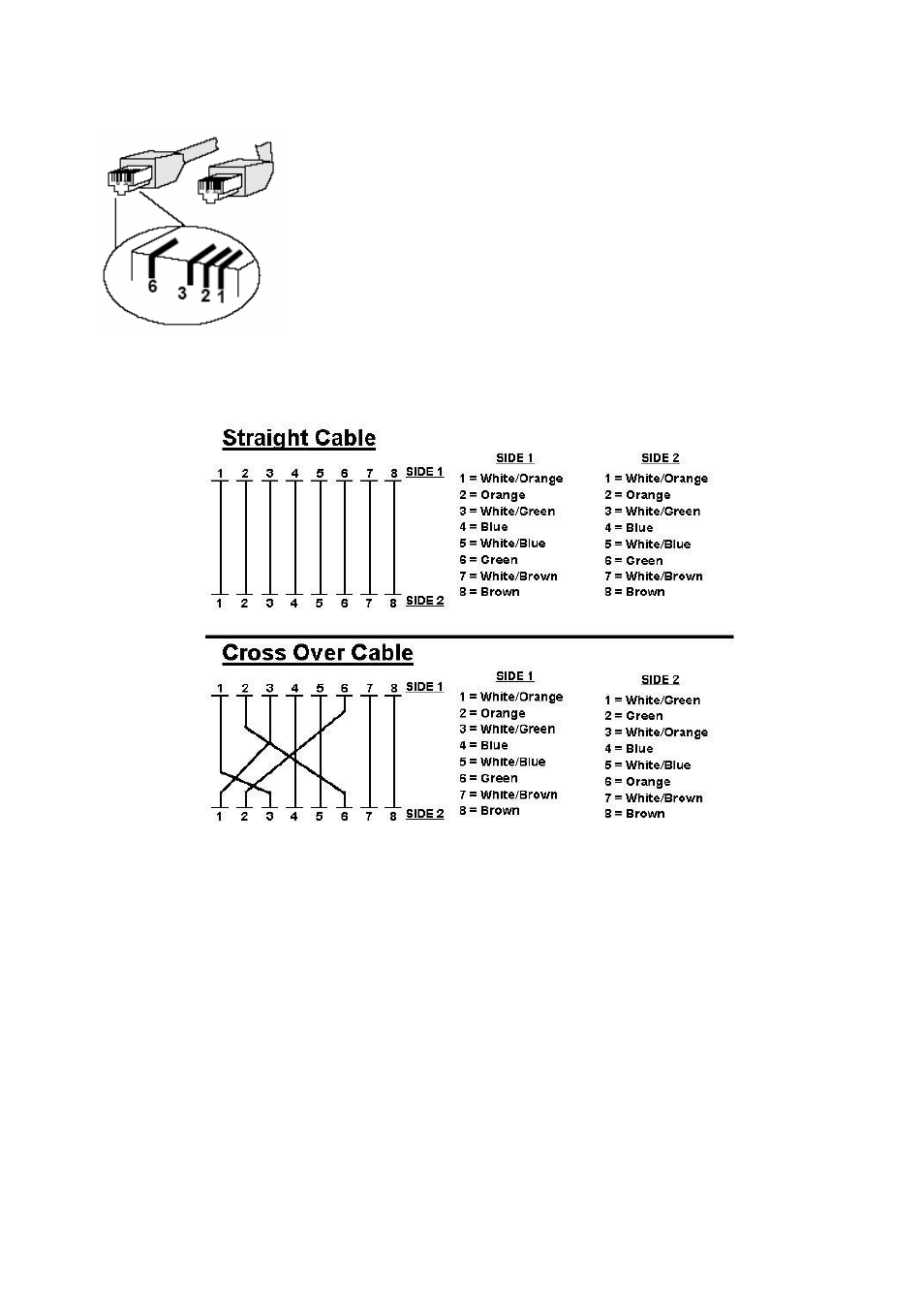

Иллюстрация A-1: Прямое и кроссовое соединение кабеля.
Положение проводников и их цветовая маркировка должны соответствовать показанным на
рисунке, в соответствии с типом подключения (прямое или кроссовое).
67
