Настройка прослушивания (port sniffer), Настройка spanning tree protocol (spanning tree) – Инструкция по эксплуатации Planet Technology WGSD1020
Страница 58
Вы можете просматривать информацию STP о корневом устройстве:

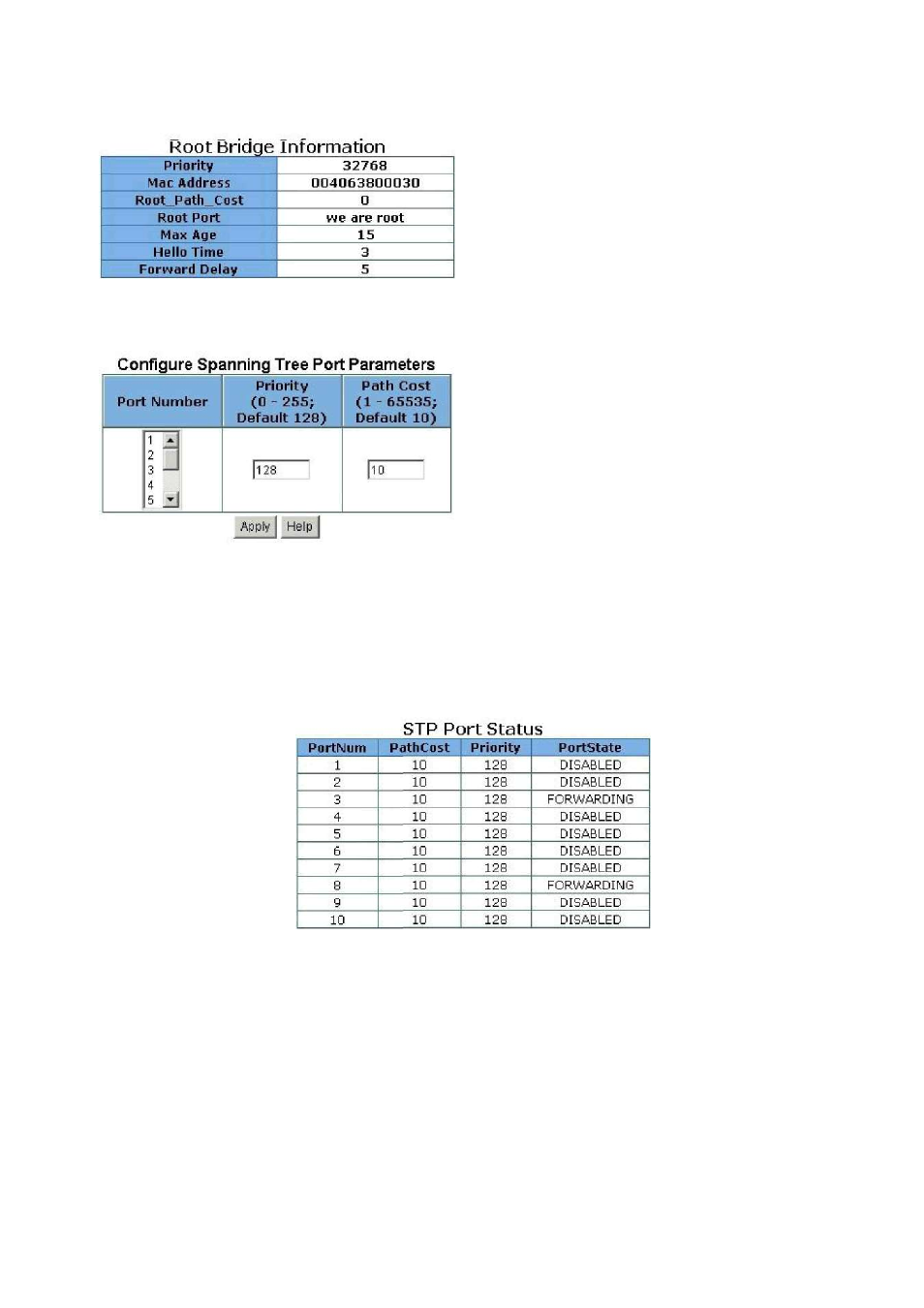

Иллюстрация 5-26. Информация о настройках корневого устройства.
Можно модифицировать параметры настройки каждого порта. После того, как вы, ввели новые
значения, нажмите кнопку “Apply” для применения сделанных изменений.
Иллюстрация 5-27. Настройка параметров STP для выбранных портов.
Описание параметров STP:
Port Priority:
позволяет изменять приоритет конкретного порта. Позволяет настраивать приоритет в
диапазоне от 1 до 255.
Path Cost:
Позволяет изменять стоимость маршрута (пути) на данном порту.
Позволяет выбирать значения от 1 до 65535.
Кнопка "Help" позволяет посмотреть краткую справку по настройке параметров STP.
На этой же странице Вы можете проматривать состояние spanning tree на данном коммутаторе:
Иллюстрация 5-28. состояние STP на портах.
5.4.9
Настройка прослушивания (Port Sniffer)
Прослушивание порта (он же Port mirroring) – специальная настройка порта, позволяющая копировать
трафик с одного порта на другой. Служит для того, чтобы подключать специализированный
диагностирующий прибор или ПК со специализированным ПО к портам коммутатора, для сбора
статистики и выявления неисправностей в коммутируемых сетях в каждом коллизионном домене.
Трафик идущий через порты может быть прослушан через один выбранный порт. Трафик, идущий
через отслеживаемые порты WGSD-1020, будет дублироваться в слушающий порт.
Необходимо только подключить к данному порту анализатор протоколов или тестер и осуществлять
диагностику и мониторинг выбранного коллизионного домена.
58
