Инструкция по эксплуатации Planet Technology WGSD1020
Страница 31
4.3.3.1.3
Конфигурация по портам (Per port configuration)
Позволяет редактировать настройки STP на каждом порту

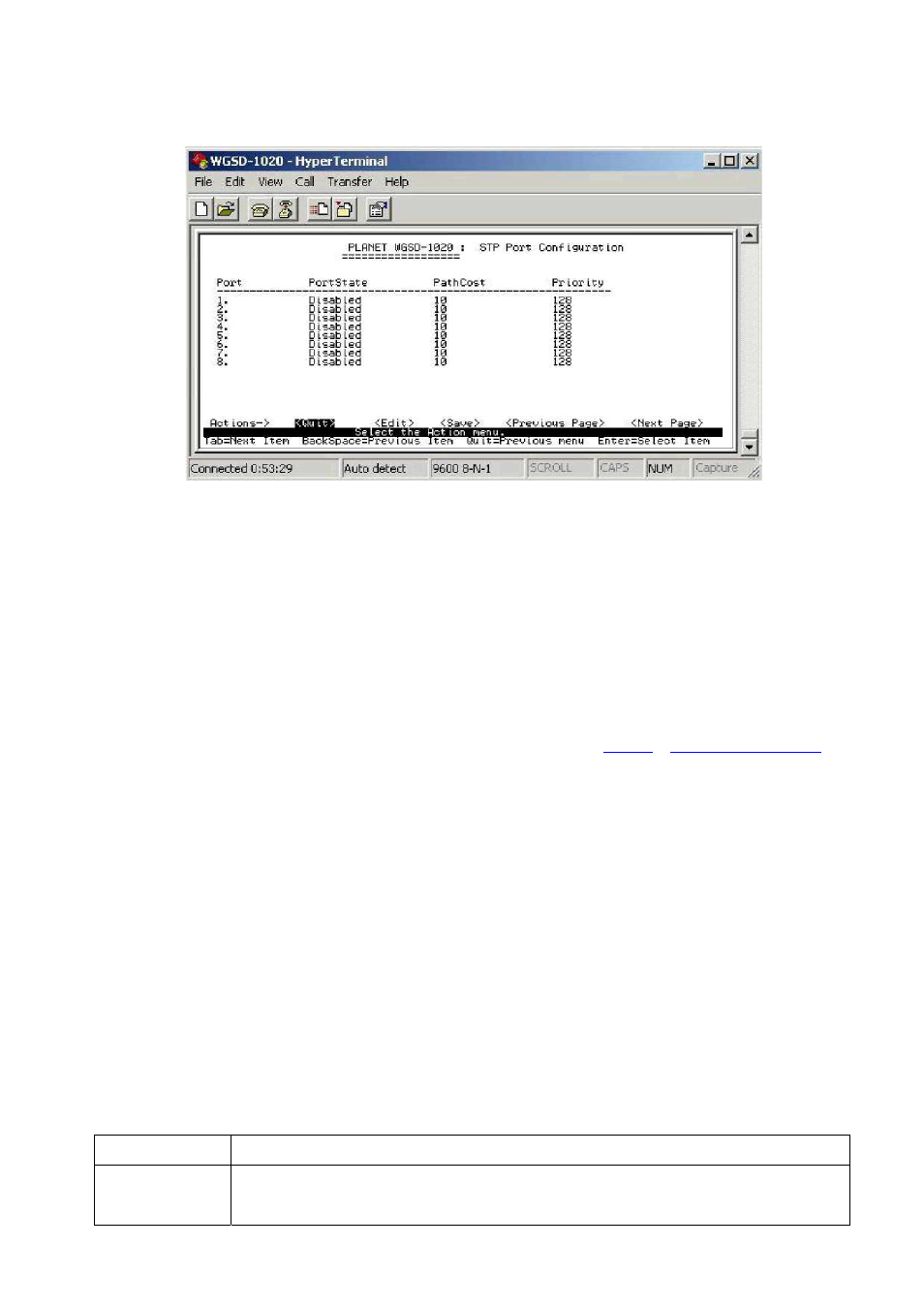

Иллюстрация 4-47. Экран STP Port configuration.
Процедура настройки:
1.
Нажмите "Edit" для модификации стоимости пути и настроек приоритета на каждый порт.
2.
После завершения настройки, нажмите "Ctrl-A" дя перехода в "Action menu" и
выберите"Save" для сохранения текущей конфигурации.
3.
Нажмите любую клавишу для возврата в предыдущее меню.
4.3.3.2
Настройка протокола SNMP (SNMP Configuration)
SNMP: (
Простой Сетевой Управляющий Протокол) был разработан с целью проверки
функционирования сетевых маршрутизаторов и мостов. Впоследствии он стал применяться и в
других сетевых устройствах, таких как коммутаторы, шлюзы, терминальные сервера и т.д. Протокол
также позволяет управлять функционированием и отслеживать состояние указанных устройств.
Основными взаимодействующими элементами протокола являются агенты и системы управления.
Агенты – это устройства для опроса состояния, которых был разработан данный протокол.
Системы управления – сетевые приложения, которые собирают информацию о функционировании
агентов.
Суть протокола в том, что вся необходимая для управления устройством информация хранится на
самом устройстве - будь то сервер, маршрутизатор или коммутатор. Информация хранится в так
называемой, специализированной Административной Базе Данных (MIB - Management Information
Base).
MIB
представляет из себя набор переменных, характеризующих состояние объекта управления. Эти
переменные могут отражать такие параметры, как название устройства, состояние его интерфейсов,
время функционирования устройства, количество пакетов, обработанных устройством и т.д.
Каждый производитель сетевого оборудования, помимо стандартных переменных, включает в MIB
какие-либо параметры, специфичные для данного устройства. Однако, при этом не нарушается
принцип представления и доступа к административной информации - все они будут переменными в
MIB.
SNMP
как сетевой протокол предоставляет набор из 5 команд для работы с переменными MIB. Этот
набор включает следующие операции:
get-request
Используется для запроса одного или более параметров MIB
get-next-request
Используется для последовательного чтения значений. Обычно используется для чтения значений из
таблиц. После запроса первой строки при помощи get-request get-next-request используют для чтения
оставшихся строк таблицы
31
