5.2
Статус порта (Port status)
Эта секция обеспечивает показ детального состояния каждого порта для WGSD-1020.

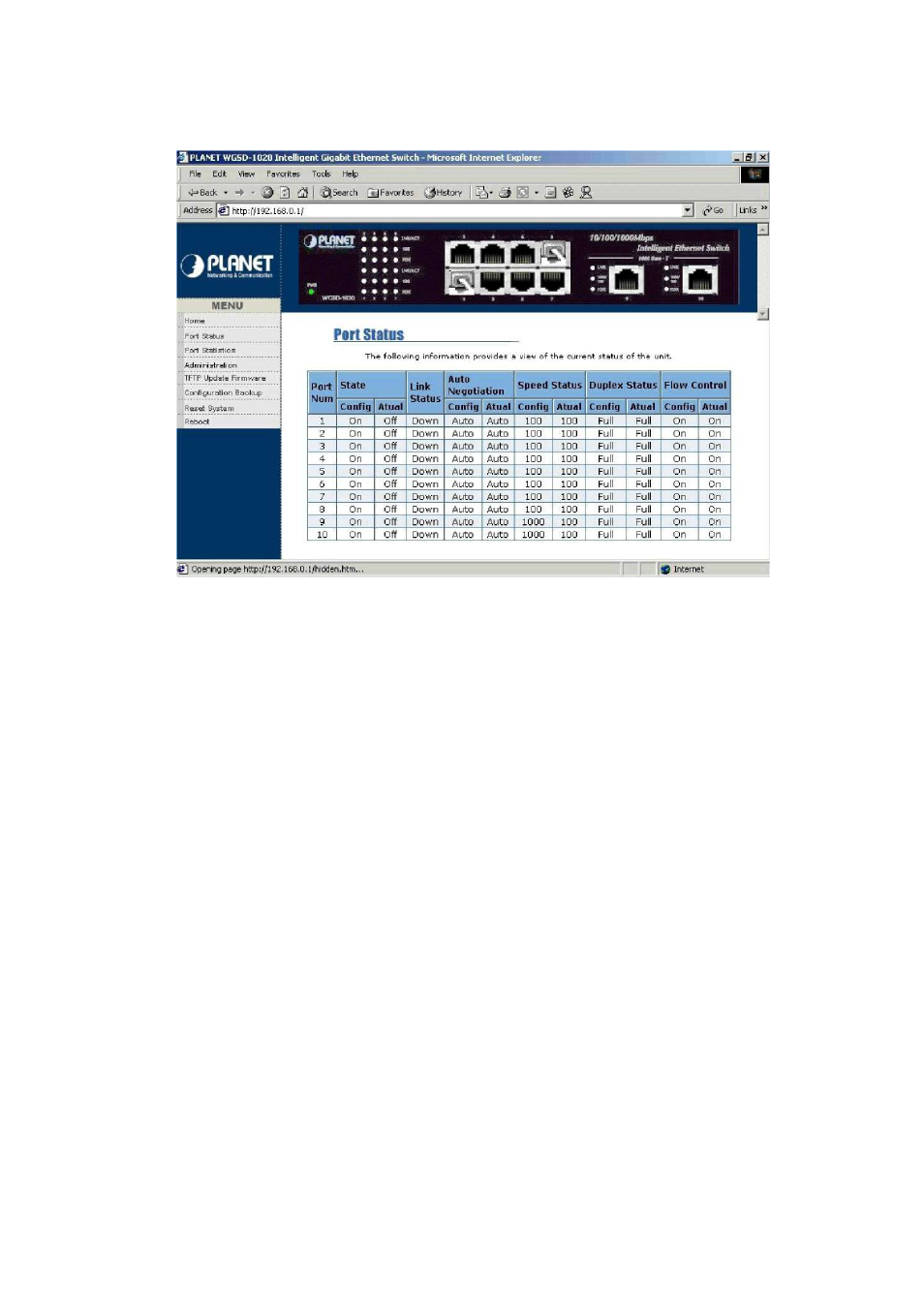

Иллюстрация 5-3. WEB страница отображающая Port Status.
State: Показывает состояние связи на каждом порту WGSD-1020.
Link Status: показывает результат тестирования состояния, показывает состояние связи с текущим
устройством.
"Up" –
если удаленное устройство подключено к порту.
"Down" если подключенных устройств не обнаружено.
Auto-negotiation: состояние автосогласования связи на каждом порту WGSD-1020.
Speed Status: Показывает скорость (статус) на каждом порту на WGSD-1020.
Duplex Status: Показывает скорость (дуплексный режим) на каждом порту на WGSD-1020.
Flow Control: Показывает состояние режима flow control на каждом порту WGSD-1020.
Config: Показывает состояние конфигурации на каждом порту.
Actual: Показывает текущее состояние конфигурации на каждом порту WGSD-1020.
5.3 Статистика порта (Port statistics)
Для выбранного Вами порта, эта функция может предоставить индивидуальный статистический
счетчик. Страница может быть полезна для администратора, который хочет контролировать условия
использования каждого порта. Кроме того, это функция полезна для поиска неисправностей и
проблем в сети.
41
