УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
82
1. Прикрепите трос переключения передач к эксцентрику переключателя передач с помощью
плоской шайбы и самоконтрящейся контргайки с нейлоновой вставкой, как показано. Прикрутите
контргайку к плоской шайбе, затем ослабьте ее на 1/4 оборота.
2. Установите рукоятку дистанционного управления в положение полной передней передачи.
3. Отрегулируйте камеру регулирования троса переключения передач так, чтобы ролик оказался в
конце хода (внизу) на эксцентрике переключателя передач.
4. Присоедините камеру регулирования троса переключения передач к кронштейну с помощью
болта и контргайки. Затягивайте болт до тех пор, пока он не установится напротив камеры
регулирования, а затем ослабьте его на 1/4 оборота. Держите болт, чтобы он не поворачивался,
и затяните контргайку на болте. Камера регулирования должна свободно двигаться к шарниру.
a
b
c
d
28716

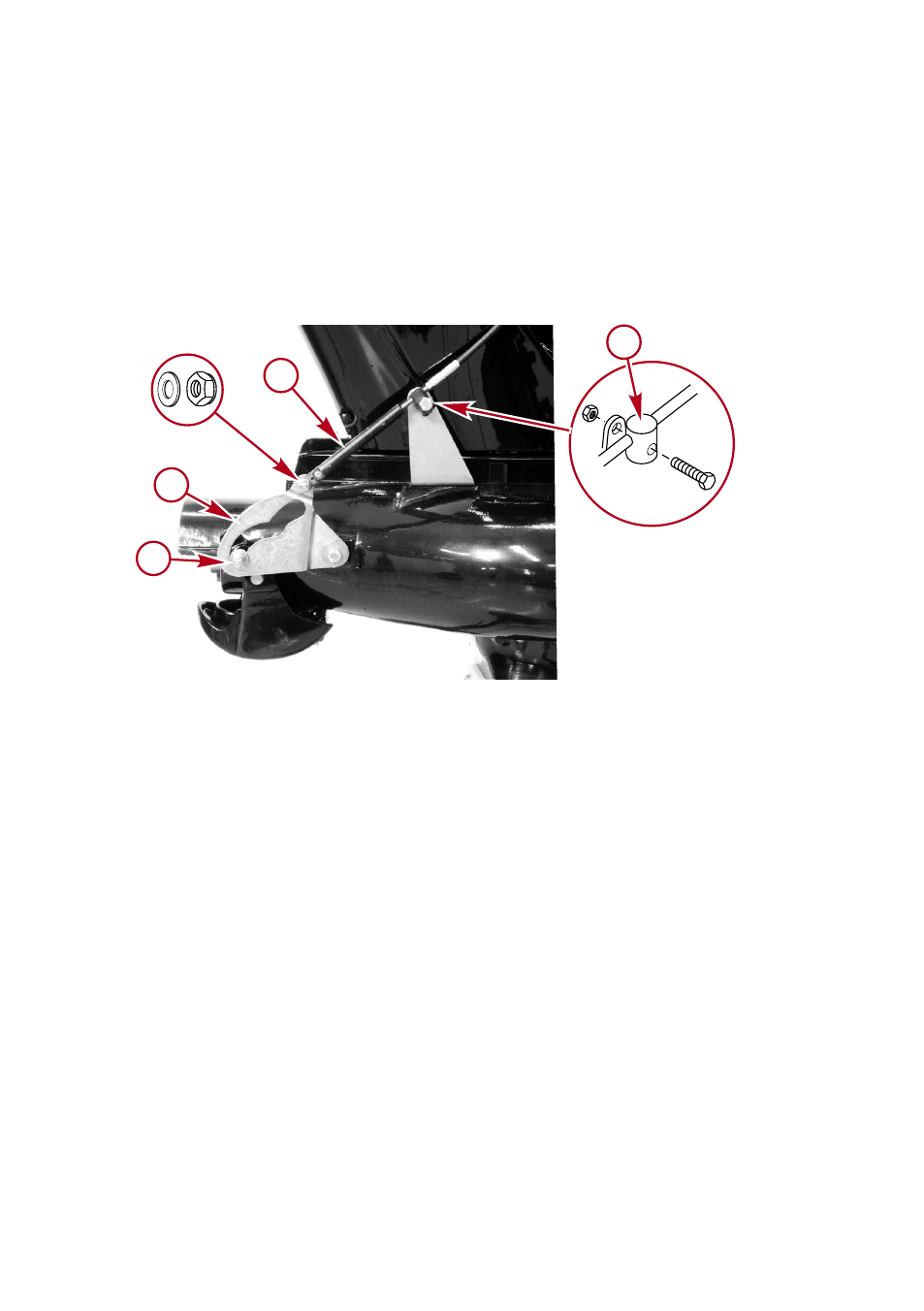

a - Ролик
b - Эксцентрик переключателя передач
c - Трос переключения передач
d - Камера регулирования троса
переключения передач
5. Заново проверьте регулировку троса переключения передач на передней передаче. При
правильной регулировке переключения передач эксцентрик будет располагаться достаточно
далеко на ролике, чтобы заблокировать реверсирующую заслонку в положении переднего хода.
Потяните реверсирующую заслонку рукой, чтобы проверить, заблокирована ли она в нужном
положении. Реверсирующая заслонка не должна перемещаться в нейтральное положение, если
нажать на нее.
ВАЖНАЯ ИНФОРМАЦИЯ: Также должна быть выполнена блокировка реверсирующей заслонки на
передней передаче. Если это не выполнено, заново отрегулируйте трос переключения передач.
