УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
77
Соберите стержень тяги рулевого механизма с двигателем с помощью специального болта с
подголовком в виде шайбы, стопорной гайки и прокладки. Сначала прикрутите болт, затем затяните
стопорную гайку до заданного значения.

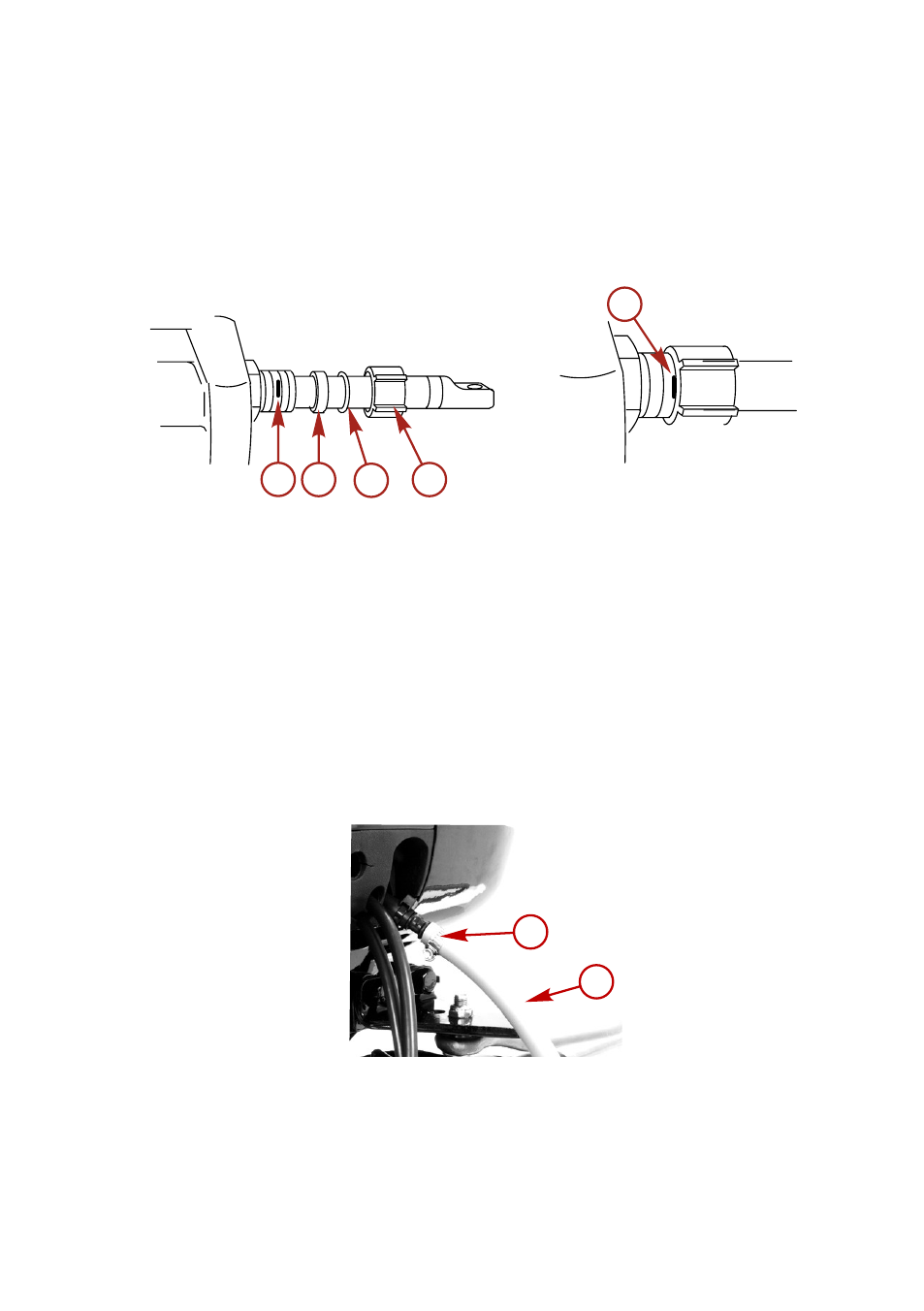

Уплотнение троса рулевого механизма
1.
Нанесите метку на трубку наклона на расстоянии6,4 мм (0,25 дюйма) от конца. Установите
элементы уплотнения.
2.
Навинтите крышку до отметки.
a b
c
d
8041
a
a -
6,4 мм (1/4 дюйма)
b -
Пластиковая прокладка
c -
Уплотнительное кольцо
d -
Крышка
Соединение топливного шланга - модели с дистанционным
управлением
РАЗМЕР ВЫНОСНОГО ТОПЛИВНОГО ШЛАНГА
Минимальный внутренний диаметр (ДВ) топливного шланга равен 8 мм (5/16 дюйма). Используйте
отдельный топливный шланг / датчик топливного бака для каждого двигателя.
СОЕДИНЕНИЕ ТОПЛИВНОГО ШЛАНГА
Прикрепите выносной топливный шланг к патрубку с помощью металлического шлангового зажима или
пластикового шлангового зажима, поставляемого с подвесным двигателем.
a
b
28511
a -
Хомут шланга
b -
Выносной топливный шланг
