УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
76
!
ПРЕДУПРЕЖДЕНИЕ
Неподходящие крепежные детали или неправильные процедуры установки могут привести к
ослаблению или освобождению стержня тяги рулевого механизма. Это может вызвать внезапную
потерю управления лодкой, в результате чего пассажиров может выбросить за борт или сбить с ног в
лодке, а это может стать причиной серьезных травм и даже гибели. Всегда используйте требуемые
детали и выполняйте инструкции и процедуры затяжки.

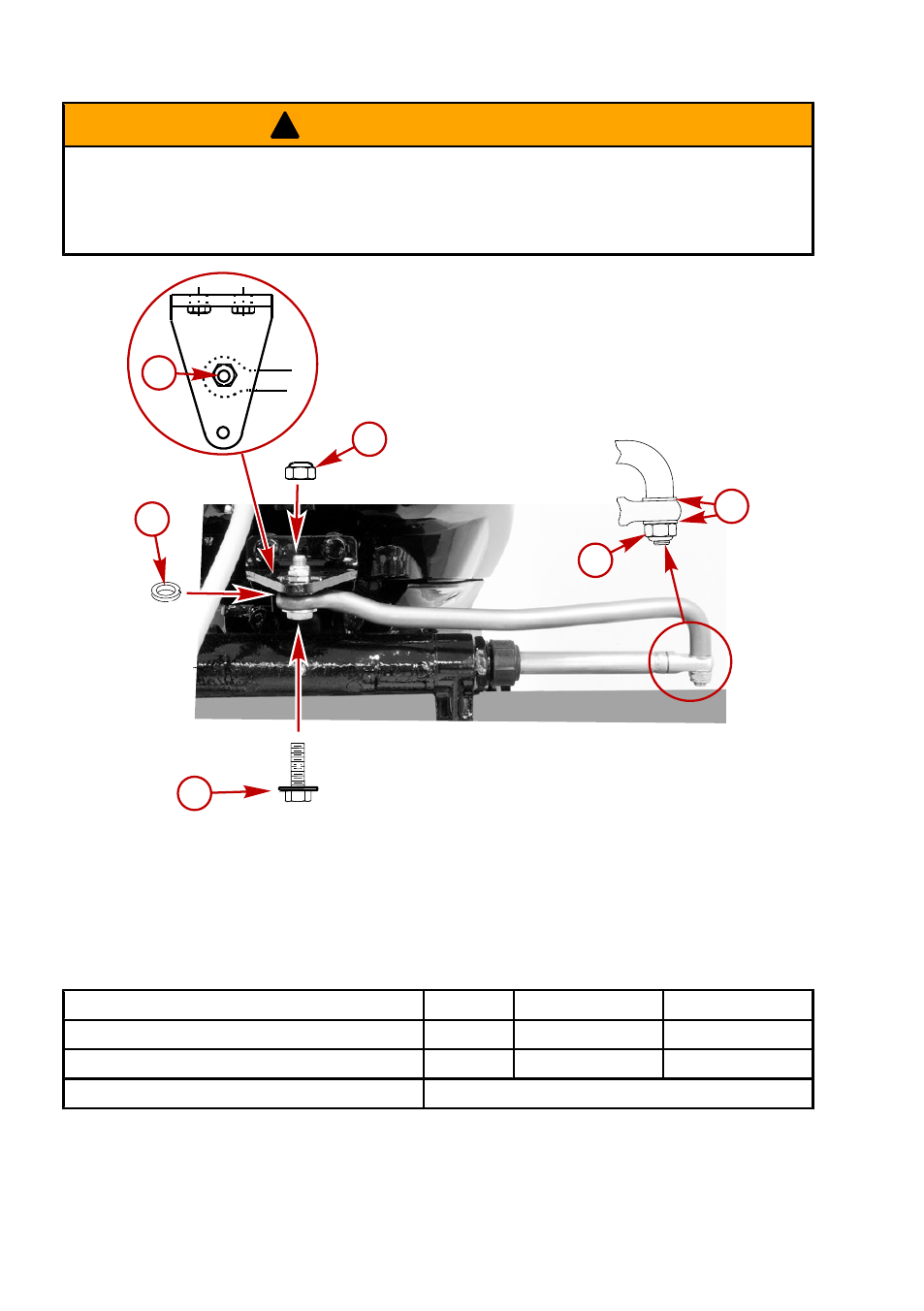

a
c
b
28479
f
d
e
a -
Специальный болт с подголовком в
виде шайбы (10-856680)
b -
Стопорные гайки с нейлоновой
вставкой (11-826709113)
c -
Прокладка (12-71970)
d -
Плоская шайба (2)
e -
Стопорные гайки с нейлоновой вставкой
(11-826709113)
f -
Используйте среднее отверстие -
поверните подвесной двигатель в
сторону, чтобы получить доступ к
отверстию
Описание
Нм
фунто-дюйм.
фунто-фут.
Специальный болт с подголовком в виде шайбы
27
20
Стопорная гайка с нейлоновой вставкой «b»
27
20
Стопорная гайка с нейлоновой вставкой «e»
Затяните до отказа, а затем отверните на 1/4 оборота
Соберите стержень тяги рулевого механизма с тросом рулевого механизма и двумя плоскими шайбами
и стопорной гайкой с нейлоновой вставкой. Затяните стопорную гайку до отказа, а затем отверните ее
на 1/4 оборота.
