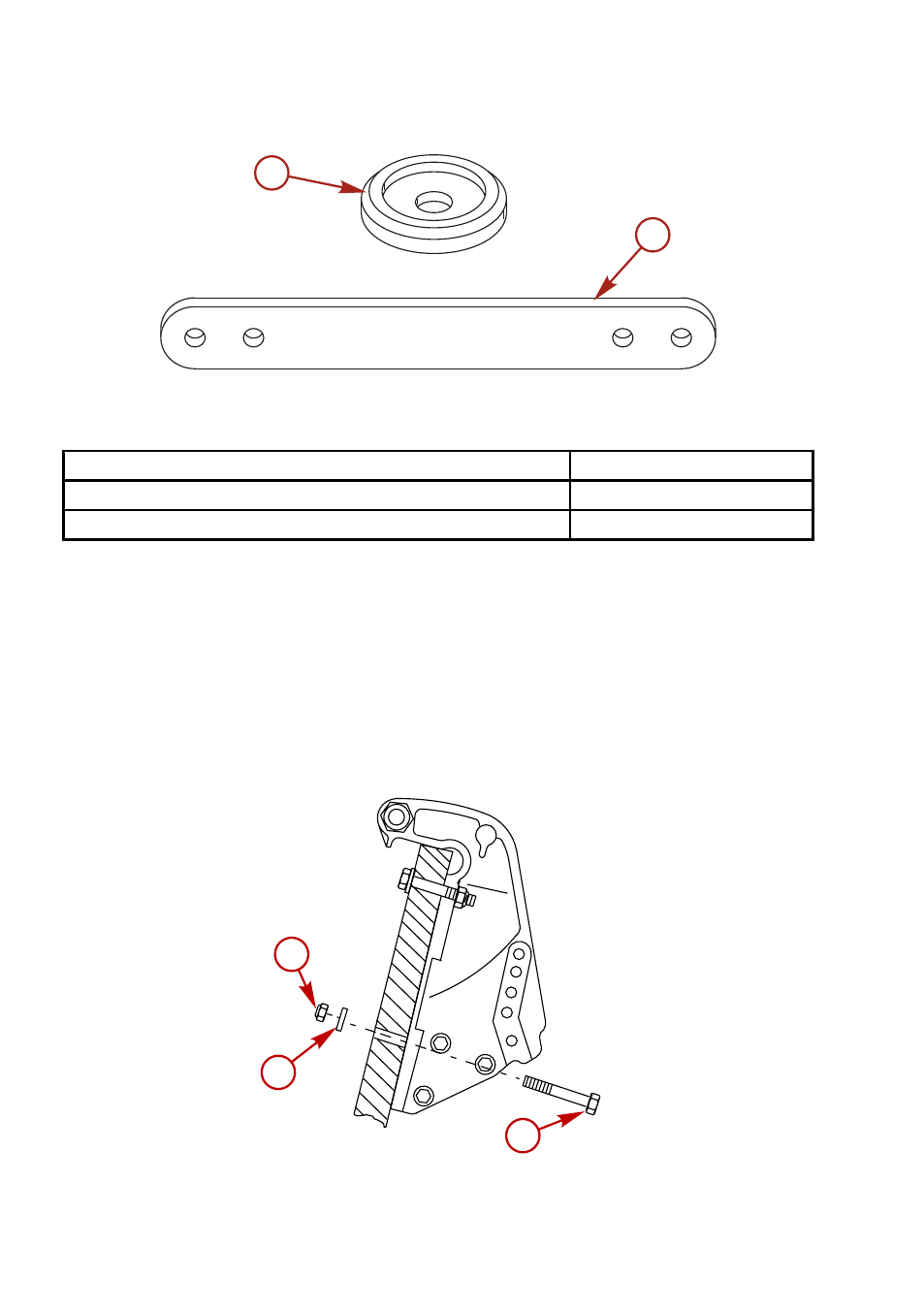

УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
74
ПРИМЕЧАНИЕ: На усиливающей накладке транца имеются внутренние отверстия для нижних болтов
транца и наружные отверстия для верхних болтов транца.
a
b
20860
a -
Крупная шайба транца
b -
Усиливающая накладка транца
Описание
Номер детали
Крупная шайба транца
67-896392
Усиливающая накладка транца
67-896305
Прикрепление подвесного двигателя
1.
Просверлите четыре монтажных отверстия размером13,5 мм (17/32 дюйма).
2.
Установите подвесной двигатель так, чтобы корпус заборника воды был установлен на
правильной высоте. См. Определение высоты установки подвесного двигателя.
3.
Нанесите судовой герметик на стержни болтов. Не наносите судовой герметик на резьбу болтов.
4.
Закрепите подвесной двигатель с помощью поставляемого в комплекте крепежного
оборудования, показанного на рисунке. Затяните контргайки с указанным моментом затяжки.
Подвесной двигатель должен быть прикреплен к транцу четырьмя монтажными болтами
диаметром13 мм (1/2 дюйма) и поставляемыми контргайками. Установите два болта в верхние
монтажные отверстия и два болта в нижние.
28481
b
c
a
a -
Болт диаметром 1/2 дюйма (4)
b -
Плоская шайба (4)
c -
Контргайка (4)
