«ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»
88
СНЯТИЕ
1.
Снимите зажим шланга и вытащите шланг из воздушного фильтра.
2.
Поверните фильтр на 1/4 оборота к разблокированному положению, чтобы снять его.
УСТАНОВКА
1.
Установите нейлоновую шайбу и резиновую шайбу на крышку фильтра.

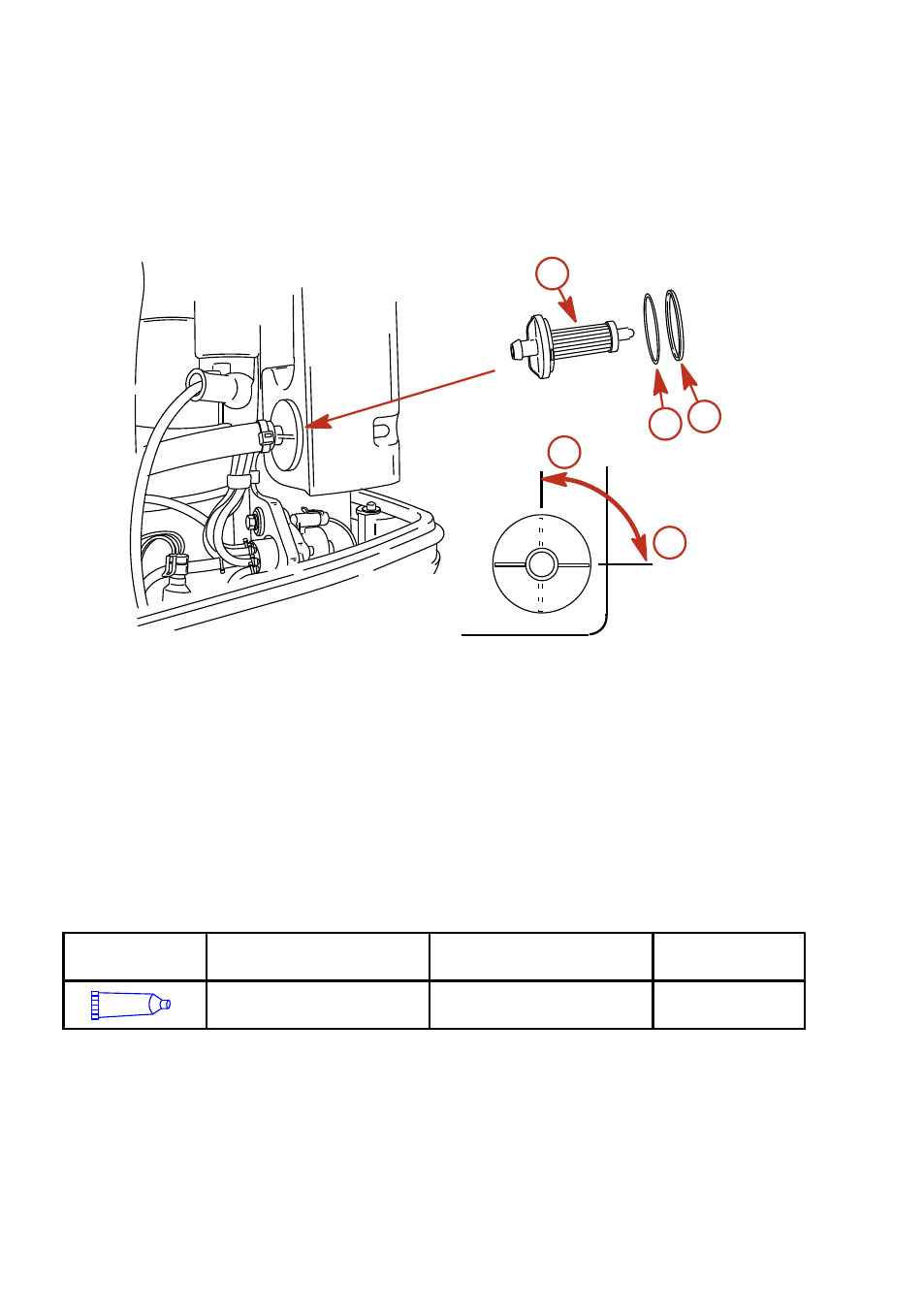

ob01588
a
b c
d
e
a -
Воздушный фильтр
b -
Нейлоновая шайба
c -
Резиновая шайба
d -
Разблокированное положение
e -
Положение запирания
2.
Вставьте фильтр в отверстие. Установите передний наконечник фильтра в сквозное отверстие и
совместите две лапки на крышке фильтра с пазами в отверстии.
3.
Поверните фильтр на 1/4 оборота к положению запирания.
4.
Заново установите шланг и закрепите зажимом.
Места для смазывания
1.
Смажьте следующие места смазкой Quicksilver или Mercury Precision, или специальной смазкой
101.
Труба, ссыл.
номер
Описание
Где используется
Деталь №
34
Специальный смазочный
материал 101
Шаровые головки штока
дифферента
92-802865Q1
