«ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»
81
Открыть патрон предохранителя и проверить полоску серебристого цвета внутри предохранителя. Если
она разорвана, заменить предохранитель. Заменять предохранитель новым предохранителем на тот же
номинальный ток.
2
3328
d
a
b
c
e
f
2

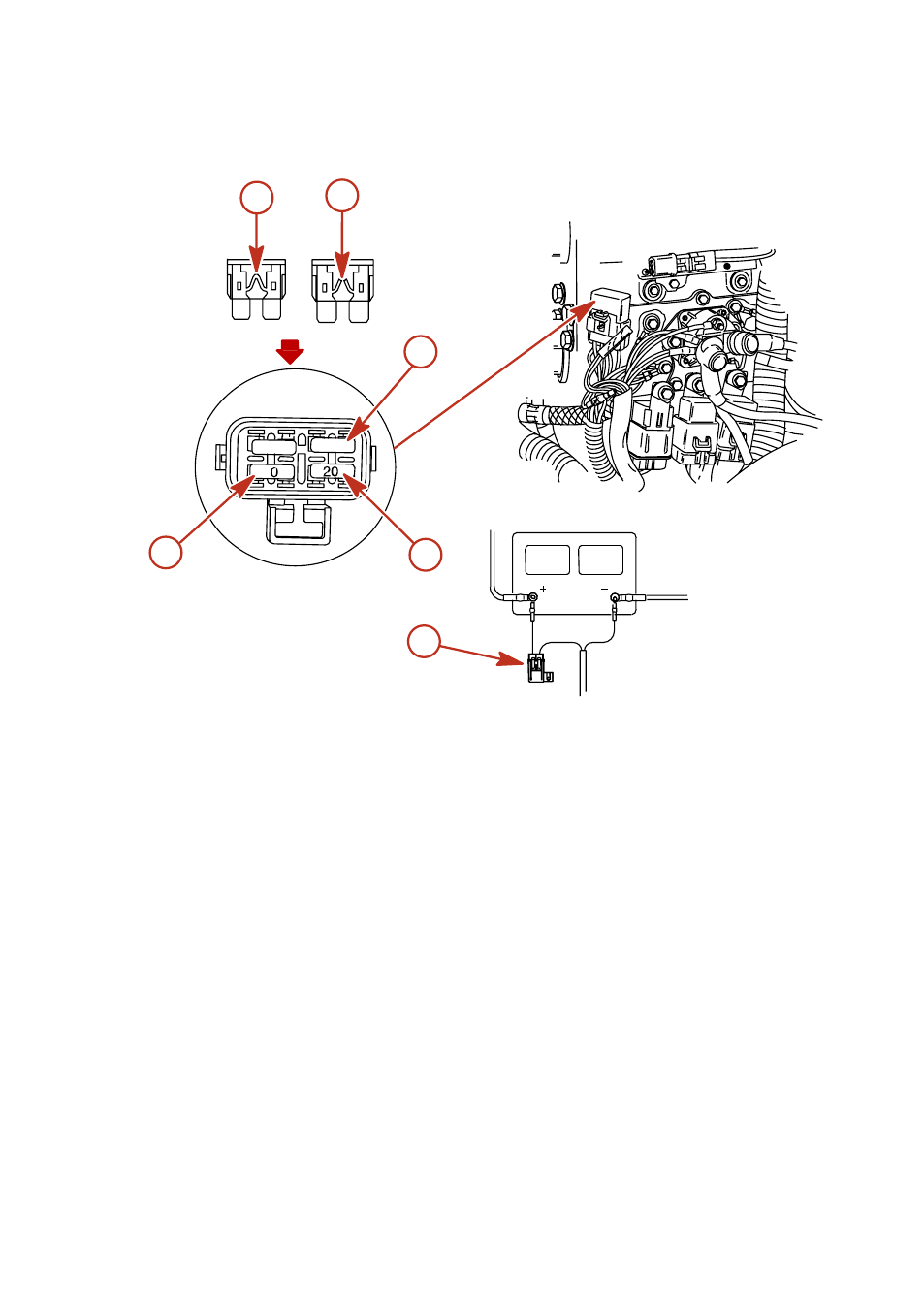

a -
Исправный плавкий предохранитель
b -
Сгоревший плавкий предохранитель
c -
Цепь глубиномера и аксессуаров - 2-
амп. предохранитель
d -
Цепь топливной форсунки/форсунки
прямого впрыска/вспомогательного
электромагнитного клапана стартера/
блока управления двигательной
установкой и электрических топливных
насосов - 20-амп. предохранитель
e -
Цепь системы зажигания - 20-амперный
плавкий предохранитель
f -
Цепь электропроводки питания цифровой
системы управления дроссельной
заслонкой и переключением (патрон
предохранителя расположен возле
пусковой батареи) - 5-амп.
предохранитель
