ХАРАКТЕРИСТИКИ И ОРГАНЫ УПРАВЛЕНИЯ
40
Характеристики и работа пульта управления с двойной рукояткой
с сенсорной панелью CAN
1.

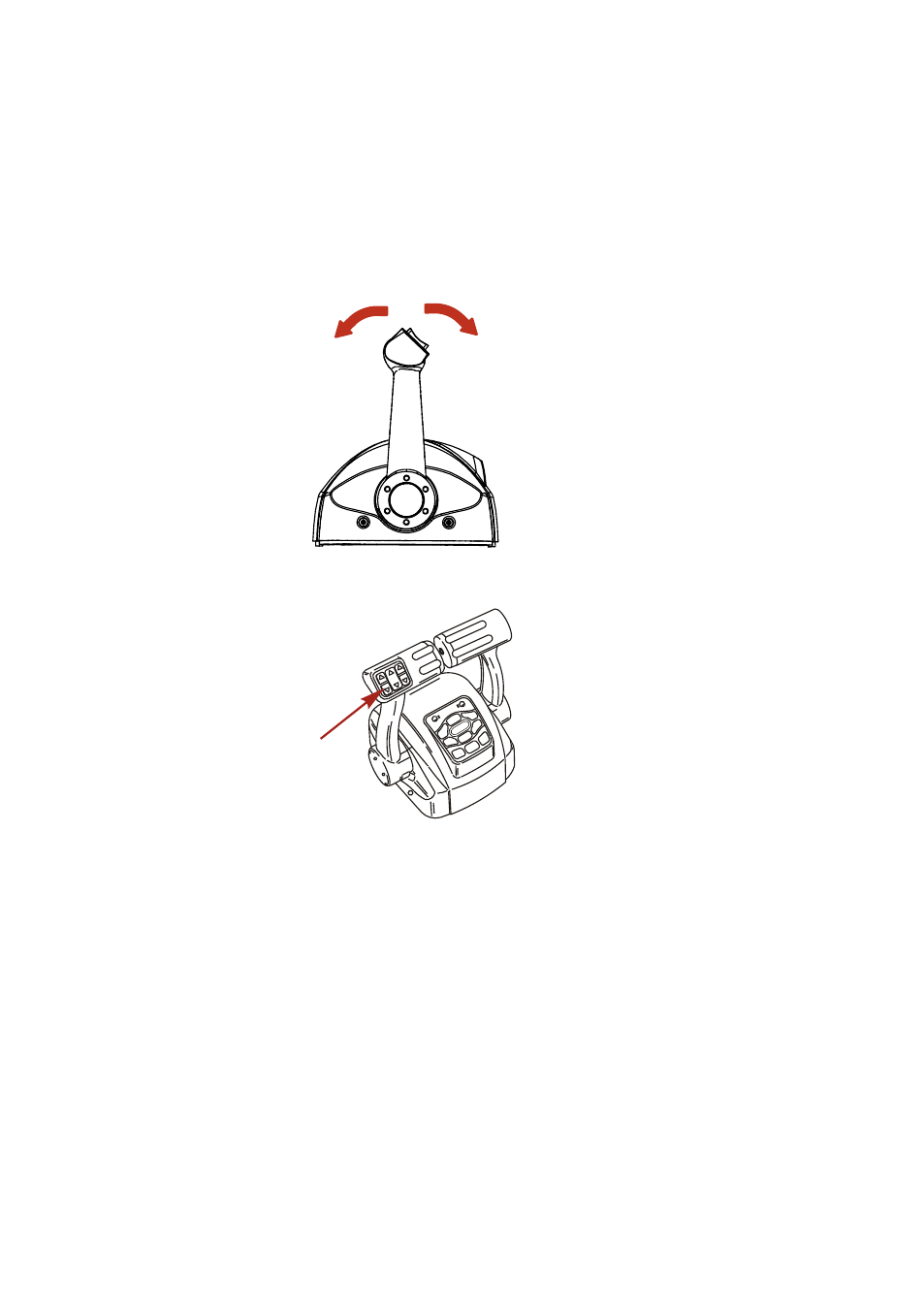

Работа переключателя передач и дроссельной заслонки управляется перемещением рукоятки
управления. Передвиньте рукоятку управления вперед из нейтрального положения к первому
фиксатору для перехода на переднюю передачу. Продолжайте передвигать рукоятку вперед,
чтобы увеличить скорость. Передвиньте рукоятку управления назад из нейтрального положения
к первому фиксатору для перехода на заднюю передачу. Продолжайте передвигать рукоятку
назад, чтобы увеличить скорость.
F
N
R
3417
2.
Переключатель дифферентной системы (при наличии) - нажатие на переключатель
дифферентной системы позволяет двигателю увеличивать и уменьшать дифферент.
N E
U T
R A
L
SYNC
THROTTLE
ONLY
+
-
TROLL
TRANSFER
DOCK
1 LEVER
22132
3.
Индикаторы нейтрального положения - индикаторы нейтрального положения загораются, когда
двигатель находится на нейтральной передаче. Светодиоды мигают, когда двигатель находится
в режиме «только дроссельная заслонка».
ПРИМЕЧАНИЕ: Положение передачи определяется положением привода переключения передач на
двигателе, а не положением рукоятки управления.
4.
Кнопка подтормаживания - нажатие кнопки «TROLL» (ПОДТОРМАЖИВАНИЕ) активизирует
управление подтормаживанием. Функция управления подтормаживанием позволяет водителю
лодки установить более низкое значение скорости двигателя для крейсерской скорости или
маневрирования. Для ее активизации переместите рукоятки управления в положение фиксации
переднего хода и нажмите кнопку. Воспользуйтесь кнопками «-» или «+», чтобы уменьшить или
увеличить скорость, вплоть до ее максимального значения в 1000 об/мин. Если управление
подтормаживанием устанавливается на желаемую скорость, а затем вы его отключаете, система
запоминает установленную скорость и возвращается к ней при повторном включении. Чтобы
отключить управление подтормаживанием, нажмите кнопку «TROLL» (ПОДТОРМАЖИВАНИЕ),
переместите дроссельную заслонку на другое значение скорости или установите двигатель на
нейтральную передачу.
5.
Кнопка передачи - нажатие кнопки «TRANSFER» (ПЕРЕДАЧА) позволяет передать управление
двигателем от другого штурвала. Обратитесь к разделу Передача управления штурвалом.
