«ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ»
86
7.

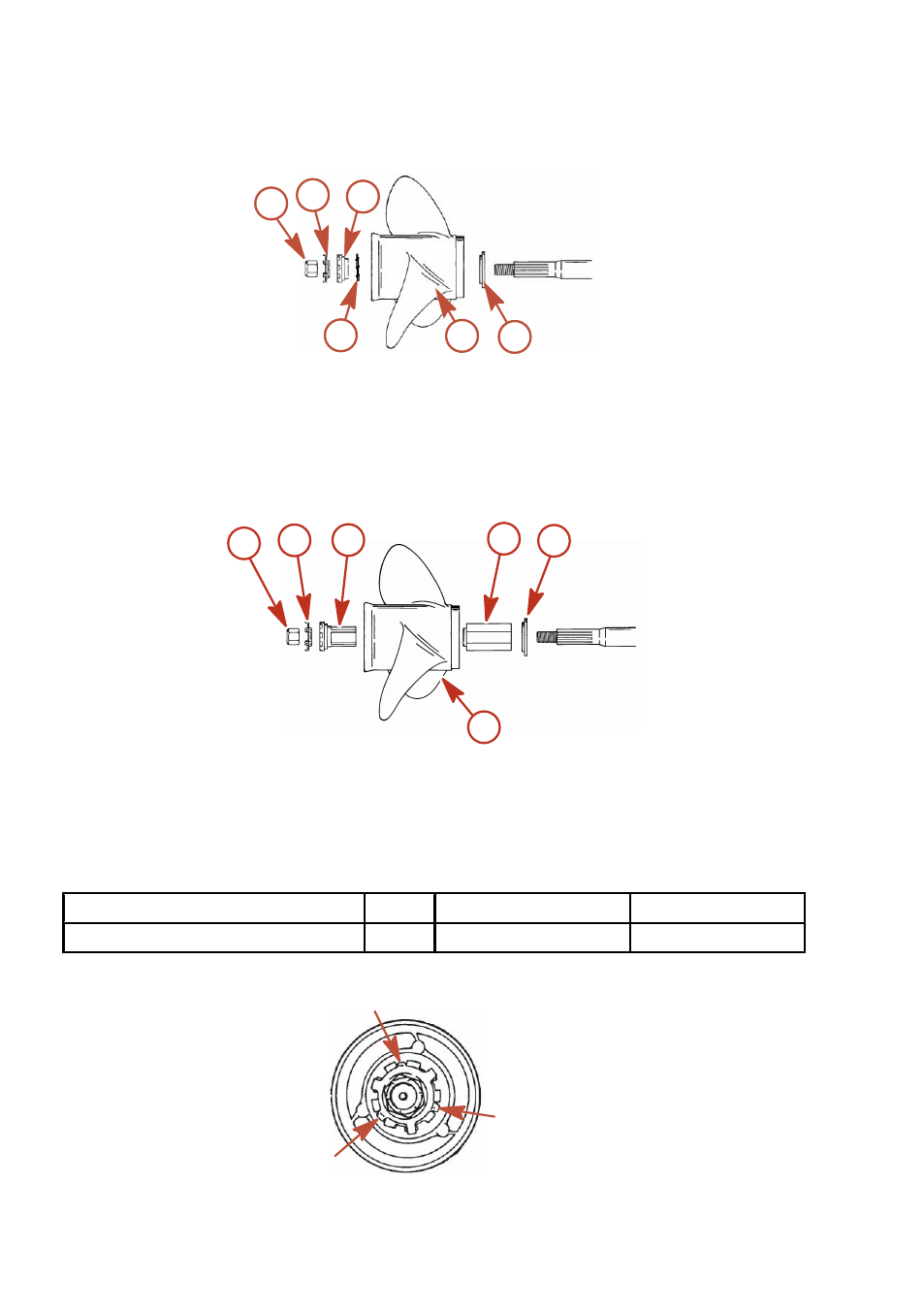

Гребные винты с приводной ступицей Flo-Torq I - Установите на вал переднюю упорную втулку,
гребной винт, электропроводную шайбу, заднюю упорную ступицу, держатель гайки гребного
винта и гайку гребного винта.
ob00382
a b
c
d
e
f
a -
Гайка гребного винта
b -
Стопорная шайба гребного винта
c -
Задняя упорная ступица
d -
Электропроводная шайба
e -
Гребной винт
f -
Передняя упорная втулка
8.
Гребные винты с приводной ступицей Flo-Torq II - Установите на вал переднюю упорную втулку,
сменную приводную втулку, гребной винт, упорную втулку, стопорную шайбу гайки гребного винта
и гайку гребного винта.
b
c
a
d
f
e
ob00421
a -
Гайка гребного винта
b -
Стопорная шайба гребного винта
c -
Задняя упорная ступица
d -
Гребной винт
e -
Сменная приводная втулка
f -
Передняя упорная втулка
9.
Поместите деревянный брусок между коробкой передач и гребным винтом и затяните гайку
гребного винта до заданного значения.
Описание
Нм
фунто-дюйм.
фунто-фут.
Гайка гребного винта
75
55
10. Зафиксируйте положение гайки гребного винта, загнув три лапки стопорной шайбы в канавки
упорной втулки.
ob00422
