5.1
ЩИТ УПРАВЛЕНИЯ
(ev_5-1_0.0)

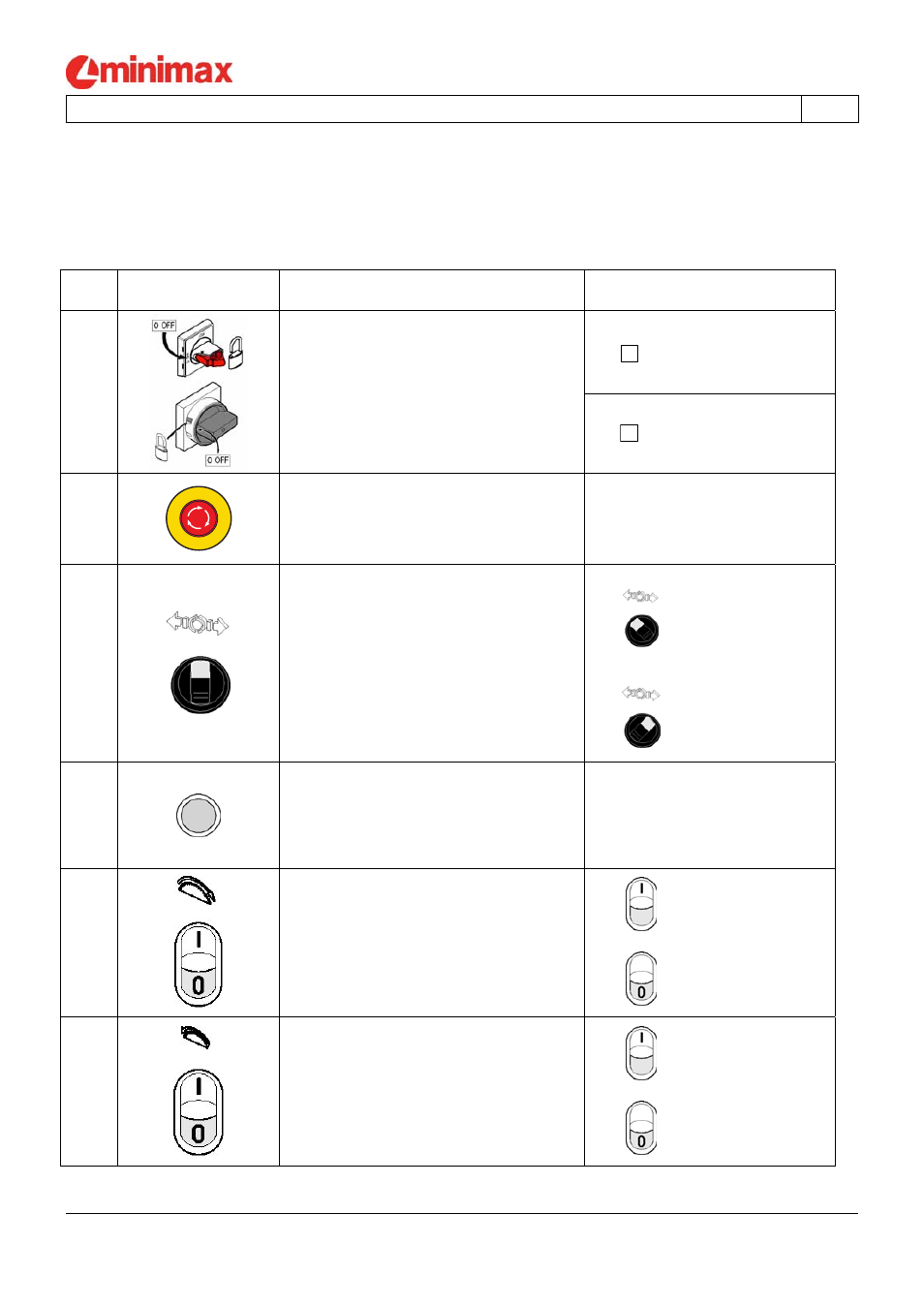

Электрический щит может изменяться в зависимости от конструкции станка и может состоять из следующих
элементов:
№
Описание / Функция
Использование и/или
указания
I
ON
= включен
1
Общий выключатель, закрывающийся
на замок на электрическом шкафу.
Включает и выключает электрическое
напряжение общего питания станка.
Может быть заблокирован в положении
"0" навесным замком.
O
OFF
= выключен
2
Аварийная кнопка. Выключает
напряжение питания двигателей,
включая тормозы, если имеются.
Нажата: станок в аварийном
состоянии.
Повернуть по направлении
стрелки, чтобы восстановить.
= Тормоз
двигателя
заблокирован
контрольная
лампочка
выключена.
3
Переключатель 2-позиционный для
блокировки / разблокировки
самотормозящего двигателя.
= Тормоз
двигателя
разблокирован
контрольная
лампочка горит.
4
Контрольная лампочка присутствия
напряжения.
Включается, поворачивая
секционный выключатель “1” в
положение I и сигнализирует
наличие напряжения в
электрической системе станка.
= Нажать, чтобы
запустить.
5
Кнопка запуска/останова пилы.
= Нажать, чтобы
остановить.
= Нажать, чтобы
запустить.
6
Кнопка запуска/останова подрезной
пилы.
= Нажать, чтобы
остановить.
