S315 ELITE S - S400 ELITE S
7 - ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ
НАПРАВЛЯЮЩЕЙ
RU
Pag.
24/24
- Cap.
7
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
7.25
ДОПОЛНИТЕЛЬНАЯ ЛИНЕЙКА ДЛЯ НАКЛОННОГО
ПИЛЕНИЯ, С МИЛЛИМЕТРОВОЙ ШКАЛОЙ
(ev_7-25_0.0)
-
Разблокировать группу поворотом (против часовой стрелки) колонки (N рис. 7.25);
-
ослабить ручки (F рис. 7.25) и (E рис. 7.25);
-
для угловых резов повернуть группу линейки (A рис. 7.25), сверяясь с показаниями шкалы (D рис.
7.25);
-
заблокировать, затянув ручки (F рис. 7.25) и (E рис. 7.25);
-
позиционировать прижим напротив группы и убедиться, что фланец (Q рис. 7.25) вошел в паз;
-
заблокировать группу линейки поворотом (по часовой стрелке) колонки (N рис. 7.25).
Стол уже отрегулирован; для дополнительной регулировки действовать следующим образом:
-
ослабить ручки (G рис. 7.25);
-
при помощи штифтов (S рис. 7.25) отрегулировать параллельность подвижной каретки;
-
ослабить винты (T рис. 7.25) и при помощи штифтов (U рис. 7.25) отрегулировать положение по
высоте.
ЗАМЕЧАНИЕ:
когда защита от стружки (H рис. 7.25) износится, сдвинуть ее, ослабив крепежные
винты.

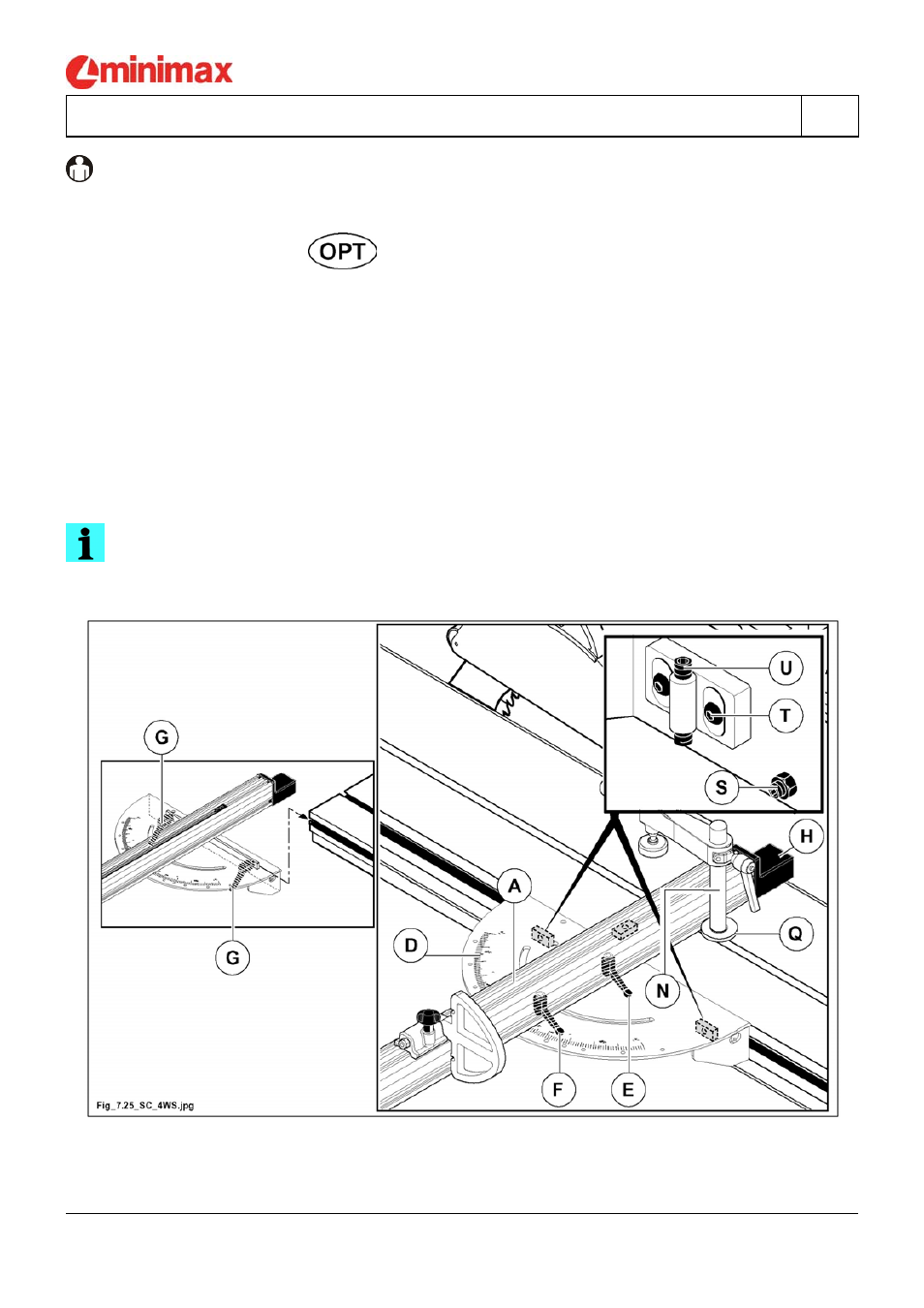

Рис. 7.25
