S315 ELITE S - S400 ELITE S
7 - ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ
НАПРАВЛЯЮЩЕЙ
RU
Pag.
16/24
- Cap.
7
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
7.23.6
ИСПОЛЬЗОВАНИЕ ГРУППЫ ПРЕССОВЩИКА
(ev_7-23-6_0.0)
ОПАСНОСТЬ-ВНИМАНИЕ:
чтобы достичь хорошего закрепления элемента, лапка должна находится на расстоянии
2 мм от поверхности элемента, перед опусканием рычага.
-

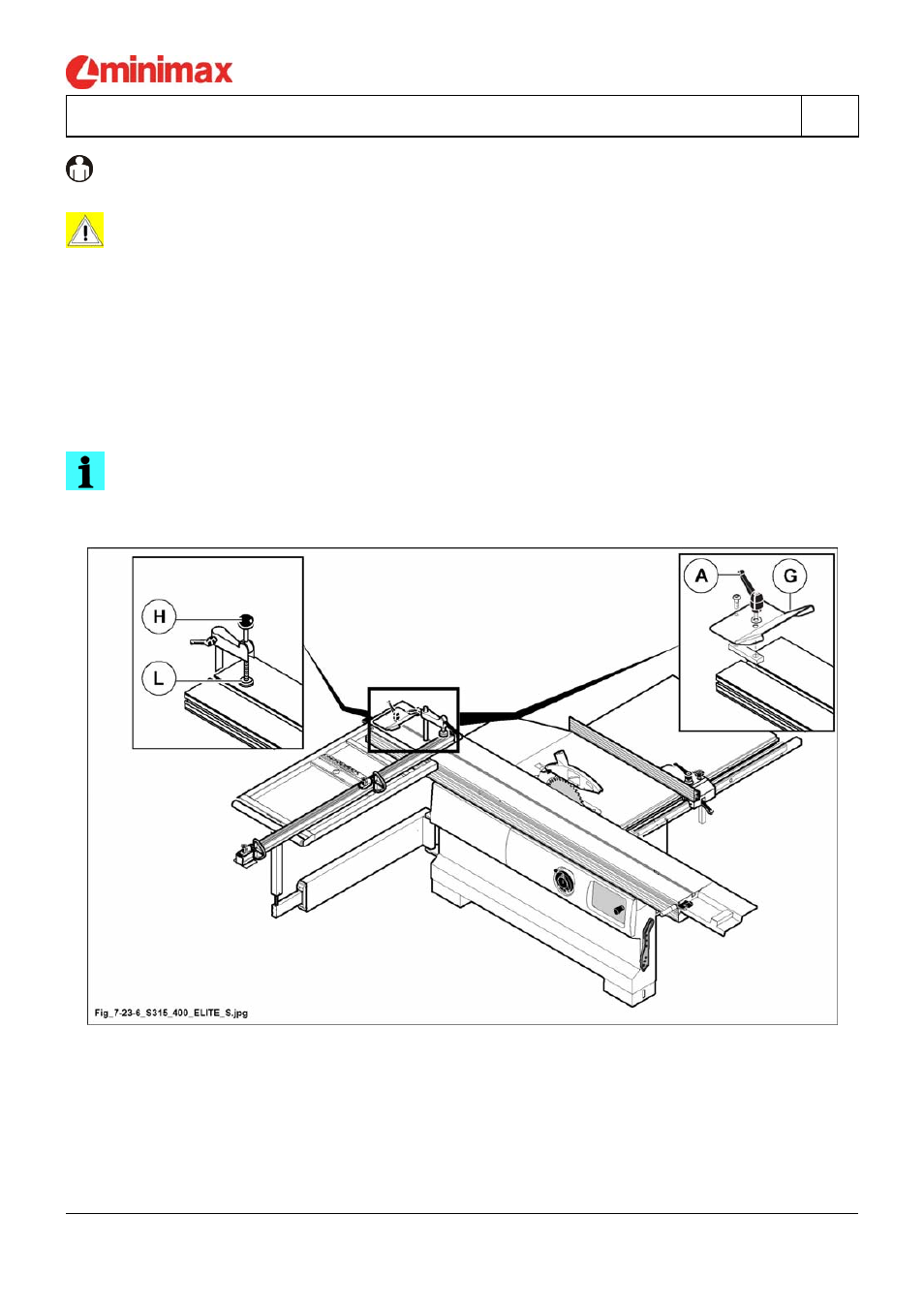

При помощи рычага (H рис. 7.23-6) опустить лапку (L рис. 7.23-6), чтобы зажать обрабатываемый
элемент.
Группа удержания детали
-
Установить упор (G рис. 7.23-6) в желаемое положение.
-
Закончив регулировку, до упора затянуть ручку (A рис. 7.23-6).
ЗАМЕЧАНИЕ:
Исполнение устройства (G рис. 7.23-6) позволяет устанавливать точные упоры даже для
деталей, имеющих неровную опорную поверхность.
Рис. 7.23-6
