S315 ELITE S - S400 ELITE S

4 - УСТАНОВКА

RU

Pag.

16/35

- Cap.

4

НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ

ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО

4.3.24

УСТАНОВКА ОПОРНОЙ РАМЫ

(hd_4.3-24_0.0)

ЗАМЕЧАНИЕ:

рама снимается со станка, вцелях транспортировки.

ОПАСНОСТЬ-ВНИМАНИЕ:

все процедуры требуют участия 2 человек.


1)

Вставить суппорт (B рис. 4.3-24) в желобок подвижной части каретки (A рис. 4.3-24).

2)

Опереть раму (D рис. 4.3-24) о суппорт (B рис. 4.3-24) и о шкив (F рис. 4.3-24), вставив два ползуна (H
рис. 4.3-24) в паз подвижной каретки.

ЗАМЕЧАНИЕ:

винт (F рис. 4.3-24) должен точно войти в специальное отверстие под рамой (D рис. 4.3-
24).


3)

Выровнять стол D (рис. 4.3-24). Если необходимо, регулировать с помощью стержня F (рис. 4.3-24).

4)

Затянуть ручки C (рис. 4.3-24).

5)

Вставить стойку L (рис. 4.3-24) с прижимом M (рис. 4.3-24) в паз каретки A (рис. 4.3-24) и повернуть ее
по часовой стрелке для блокировки.

6)

Если каретка A (рис. 4.3-24) не используется, заблокировать ее рычагом N (рис. 4.3-24).


Стол уже отрегулирован; для дополнительной регулировки действовать следующим образом:
-

ослабить ручки C (рис. 4.3.24);

-

открутить винты P (рис. 4.3.24) и отрегулировать положение по высоте с помощью винтов Q (рис.
4.3.24).

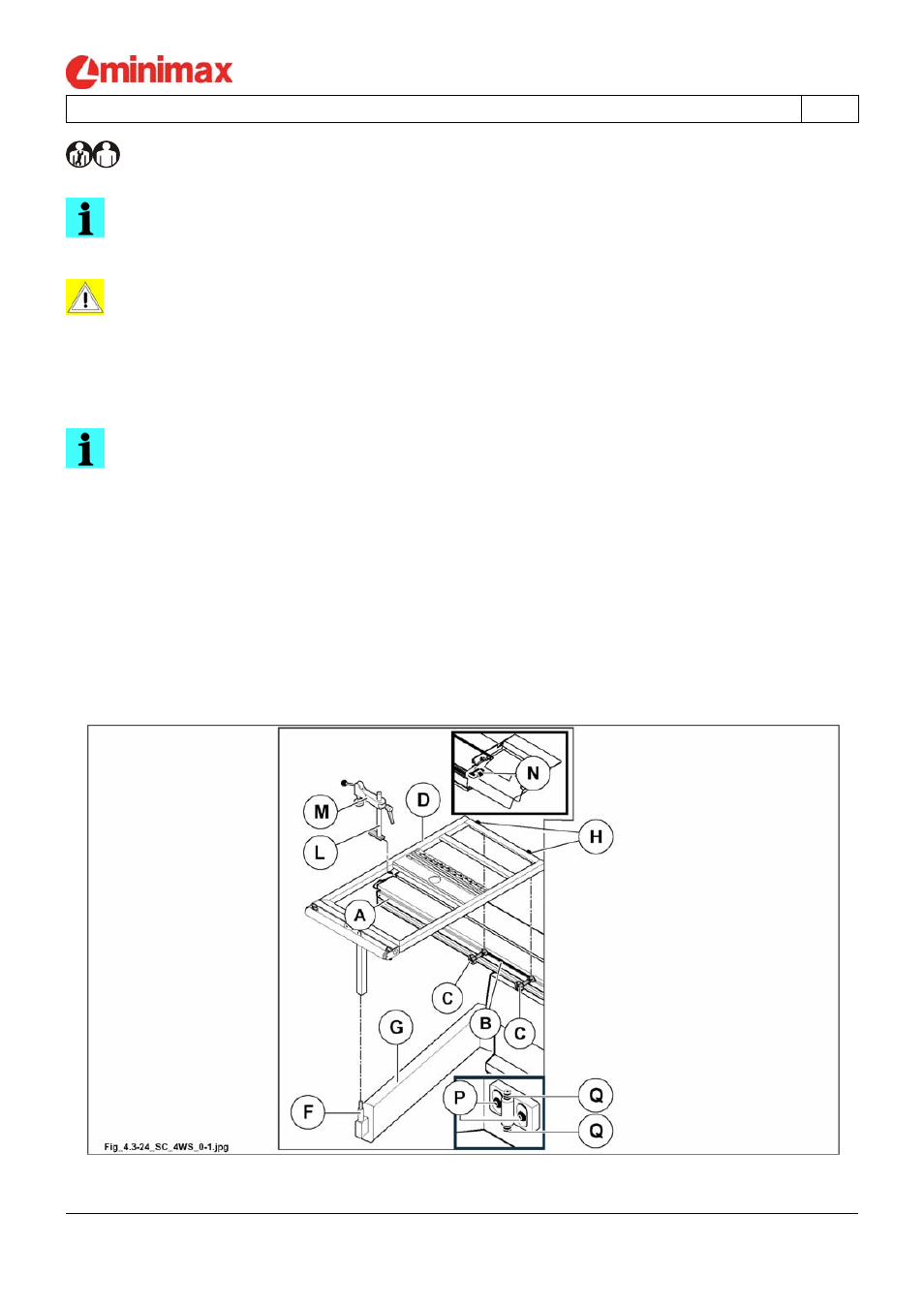

Рис. 4.3-24
