ПРИМЕР ПРОДОЛЬНОГО РЕЗА
(ev_7-24_0.0)
Выбор метода, которым выполняется пиление циркулярной пилой, зависит от размеров заготовки и от типа
выполняемой обработки. При пилении плит облицованных шпоном необходимо использование подрезной
пилы для предотвращения сколов. Когда подрезка не нужна, опустить ее полностью под стол.
Отрегулировать группу пиления и подрезки как описано в гл.6.
ОПАСНОСТЬ-ВНИМАНИЕ:
всегда закреплять деталь, используя прижим, когда применяется каретка.
При обработке панелей значительных размеров использовать дополнительные опоры.
7.24.1
ПЕРВЫЙ РЕЗ
(ev_7-24-1_0.0)
При обработке панелей большого размера расположить телескопическую линейку и раму для форматной
обрезки в положении для толчка (см. рис. 7.24-1); при таком положении получается максимальная длина
пиления.
-
Полностью отркыть вагон, как указано на рис. 7.24-1 и заблокировать при помощи рычага (B рис. 7.24-
1).
-
Опереть элемент для резки на вагон и на раму, как указано на рис. 7.24-1.
-
Ослабить ручку (F рис. 7.24-1) и осуществить скольжение упора из черепицы (D рис. 7.24-1) в паз,
чтобы привести его в положение, противоположное элементу.
-
Зажать ручку (F рис. 7.24-1).
-
Приблизить группу прессовщика (E рис. 7.24-1) к элементу.
-
Разблокировать вагон, воздействуя на рычаг (B рис. 7.24-1).
ОПАСНОСТЬ-ВНИМАНИЕ:
продвинуть элемент к лезвию (уже установленному в нужной высоте), толкнув вагон при
помощи поручня (C рис. 7.24-1).
На стадии загрузки детали на каретку действовать так, чтобы не ударить по пиле.

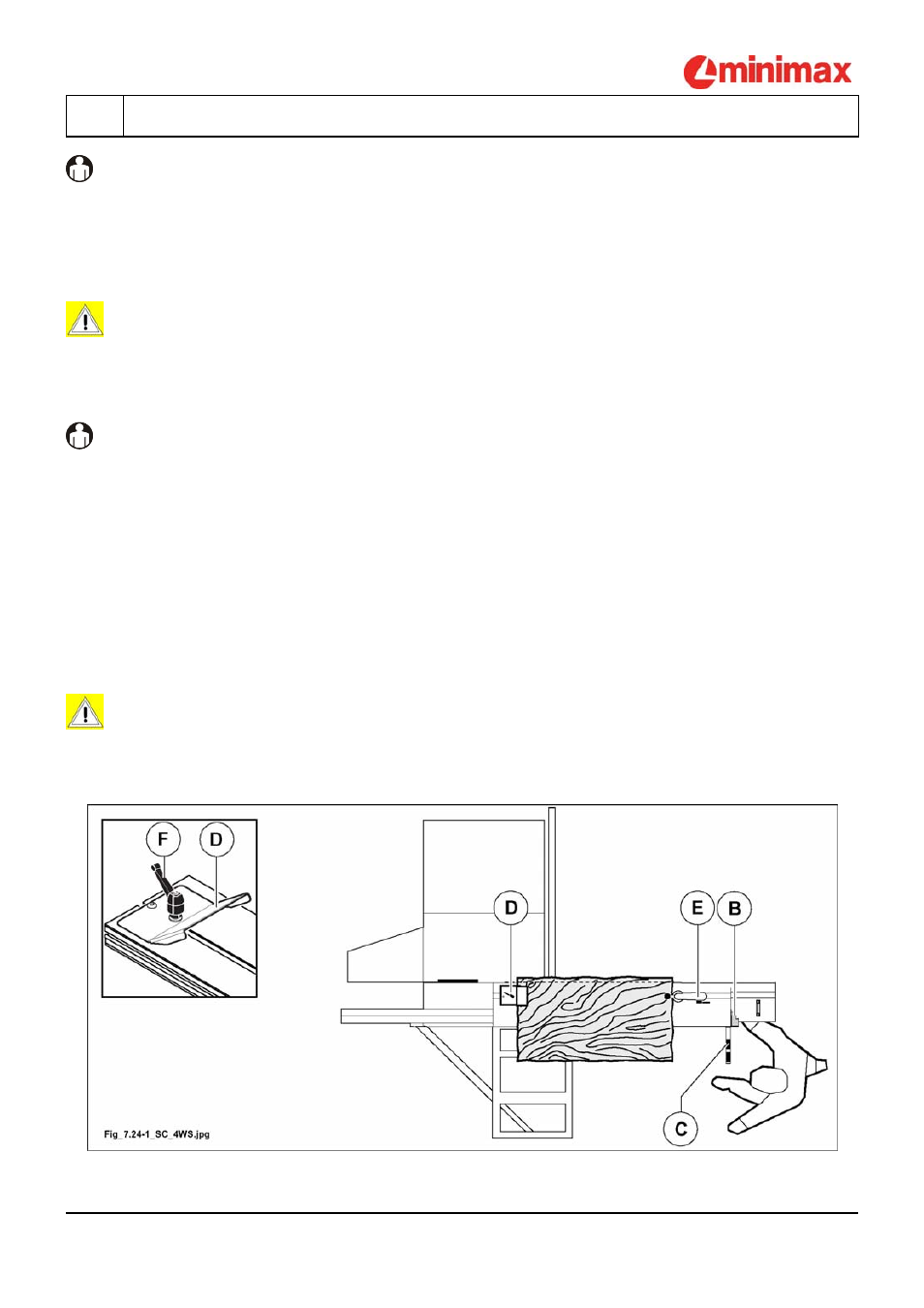

Рис. 7.24-1
