7 - ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ
НАПРАВЛЯЮЩЕЙ
RU
Pag.
22/24
- Cap.
7
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
ОПАСНОСТЬ-ВНИМАНИЕ:
передний конец направляющей не должен выходить за пределы плоскости (X рис. 7.24-5A).
Он должен приходить в положение воображаемой линии (Y рис. 7.24-5A), которая
начинается на оси лезвия и скользит вперед на 45°; это необходимо для избегания
положения, когда зубцы поднятой пилы захватывают элемент и выбрасывают его в
сторону оператора.
ОПАСНОСТЬ-ВНИМАНИЕ:
не располагать руки около пилы и подрезки; всегда пользоваться толкателем.
Станок поставляется с толкателем (R рис. 7.24-5A) и ручкой (Q рис. 7.24-5A). Ручка (Q рис. 7.24-5A) может
устанавливаться на толкатели разного размера при помощи прилагающихся винтов.
В зависимости от размеров детали выбрать наиболее подходящий тип толкателя.
Использовать для высоких и узких заготовок.
Использовать для низких и узких заготовок.

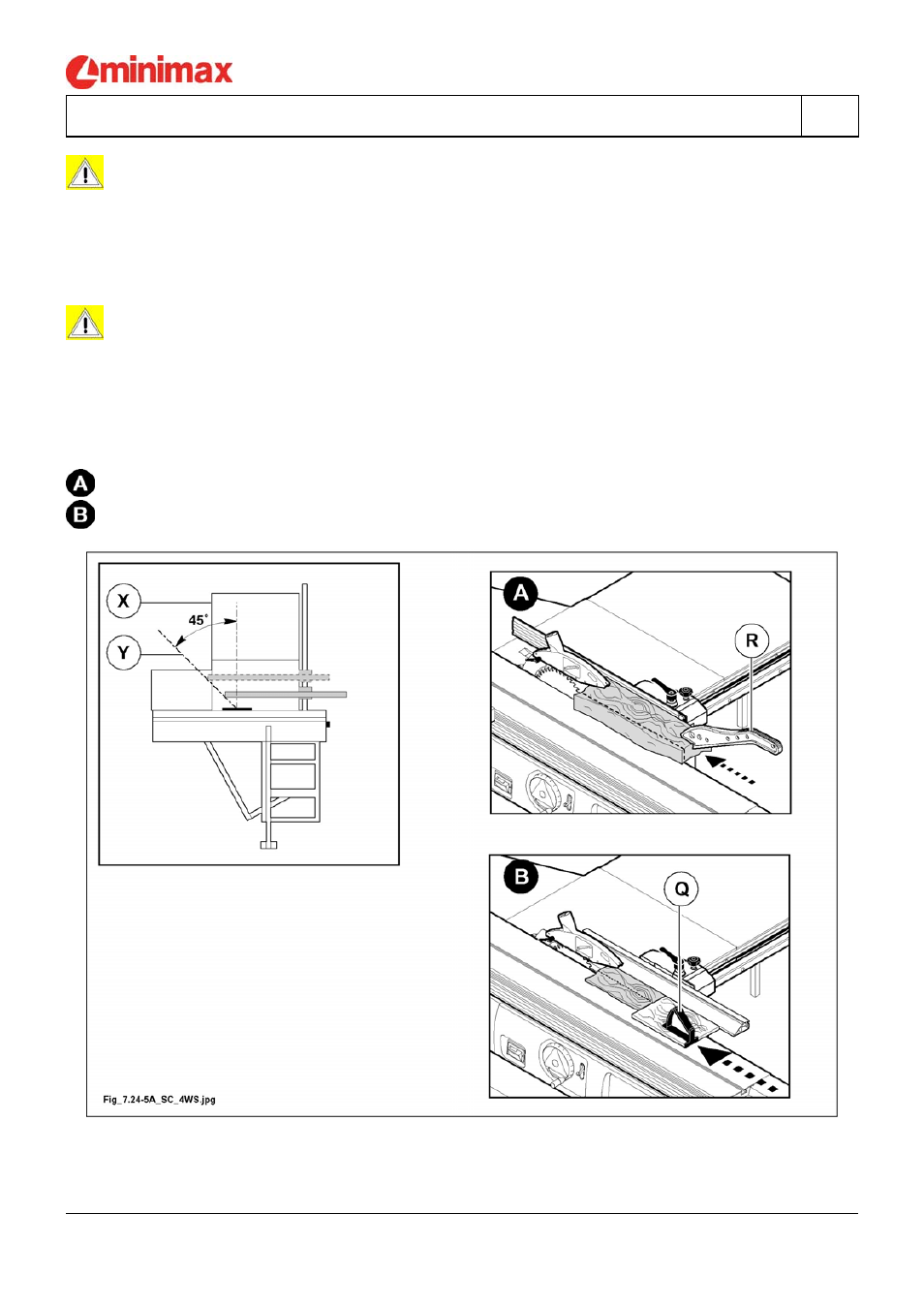

Рис. 7.24-5A
