7 - ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ
НАПРАВЛЯЮЩЕЙ
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
Cap.
7
Pag.
21/24
7.24.5
РЕЗКА ДЛЯ ПОЛУЧЕНИЯ ЭЛЕМЕНТОВ С
ПРОБИВОПОЛОЖНЫМИ ПАРАЛЛЕЛЬНЫМИ БОКАМИ
(ev_7-24-5_0.0)
При параллельном пилении использовать направляющую (A рис. 7.24-5). Для ее позиционирования и
регулировки следовать указаниям, приведенным в пар. 7.14 или пар. 7.15.
Позиционировать подвижную часть каретки, как показано на рис. 7.24-5, и заблокировать при помощи ручки
(B рис. 7.24-5).
При позиционировании детали у направляющей (A рис. 7.24-5) оператор ориентируется по миллиметровой
шкале (C рис. 7.24-5).
-
Обрезать край (S рис. 7.24-5), как указано выше (первый рез).
-
Опереть обрабатываемую часть (S рис. 7.24-5) против линейки зи алюминия для параллельного реза
(установлена на нужном значении) и выполнить параллельный рез (M рис. 7.24-5).
-
Повернуть панель на 90°, оперев обрабатываемую часть (M рис. 7.24-5) на линейку, как указано на
рис. 7.24-5.
-
Заблокировать панель при помощи прессовщика (G рис. 7.24-5) и выполнить третий рез (N рис. 7.24-
5).
-
Повернуть панель на 180°,установив боковину (N рис. 7.24-5) против упора (F рис. 7.24-5), уже
установленного на нужной отметке.
-
После блокировки панели при помощи прессовщика (G рис. 7.24-5) выполнить последний рез.

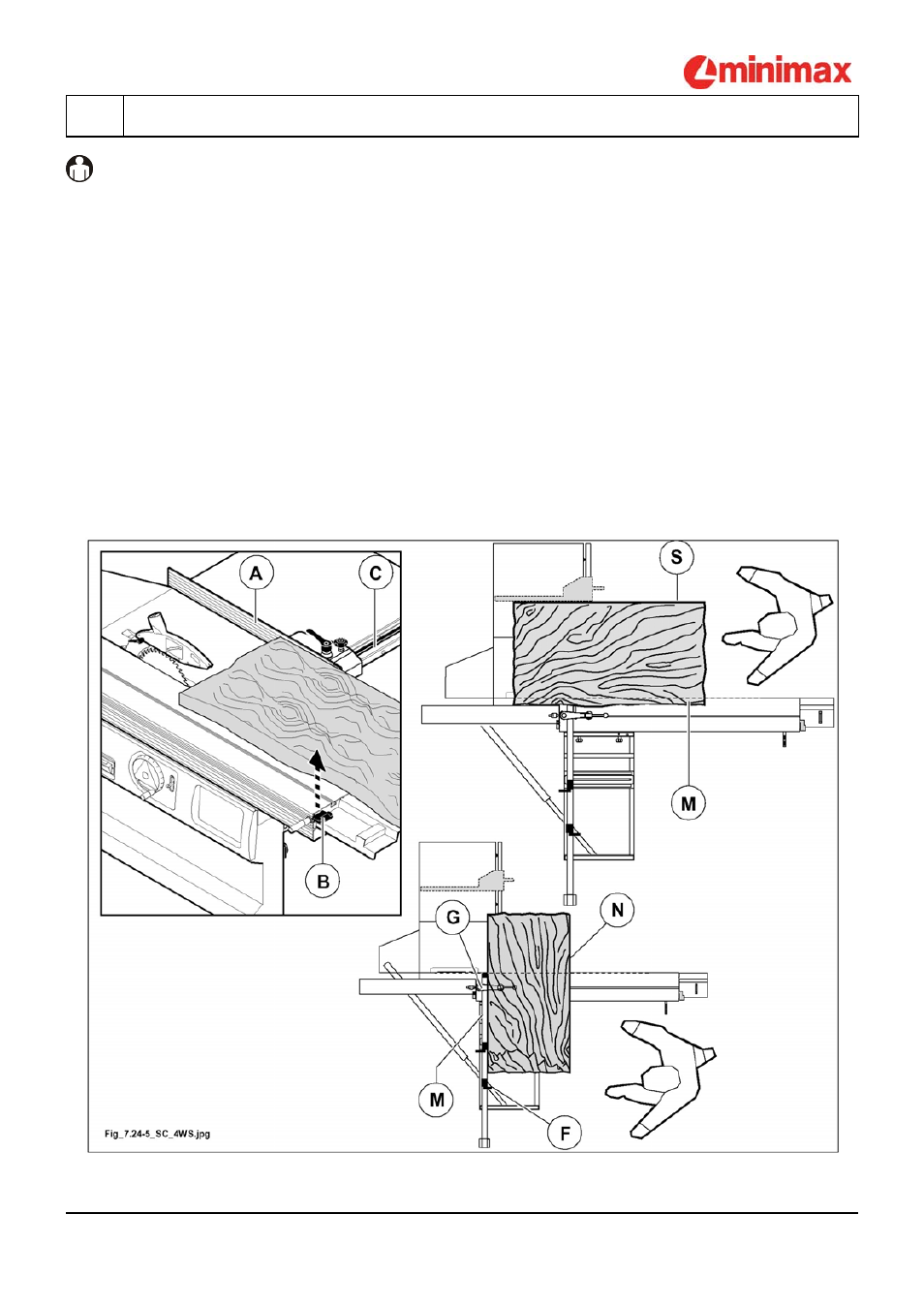

Рис. 7.24-5
