S315 ELITE S - S400 ELITE S
7 - ИСПОЛЬЗОВАНИЕ И РЕГУЛИРОВКА ПОДВЕСНОЙ РАМЫ И ПАРАЛЛЕЛЬНОЙ
НАПРАВЛЯЮЩЕЙ
RU
Pag.
20/24
- Cap.
7
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬЮ SCM INDUSTRIA S.P.A., ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
ЗАМЕЧАНИЕ:
когда этого позволяют размеры плиты, рекомендуем первые два распила произвести на
форматно-раскроечном столе (параграф 7.24.1 - 7.24.2). Остальные стороны
определяются с помощью параллельной линейки L (рис. 7.24-4B).
Раскрой плит маленьких размеров можно производить с помощью устройства для угловых распилов,
показанного на иллюстрации (поставляемого по заказу).
Для распилов под углом относительно хода подвижной каретки телескопическую линейку D (рис. 7.24-4B)
или устройство для угловых распилов
E (рис. 7.24-4B) следует установить в соответствии с нужным
наклоном, ориентируясь на отсчеты по миллиметровым линейкам G (рис. 7.24-4B) или H (рис. 7.24-4B)
соответственно.

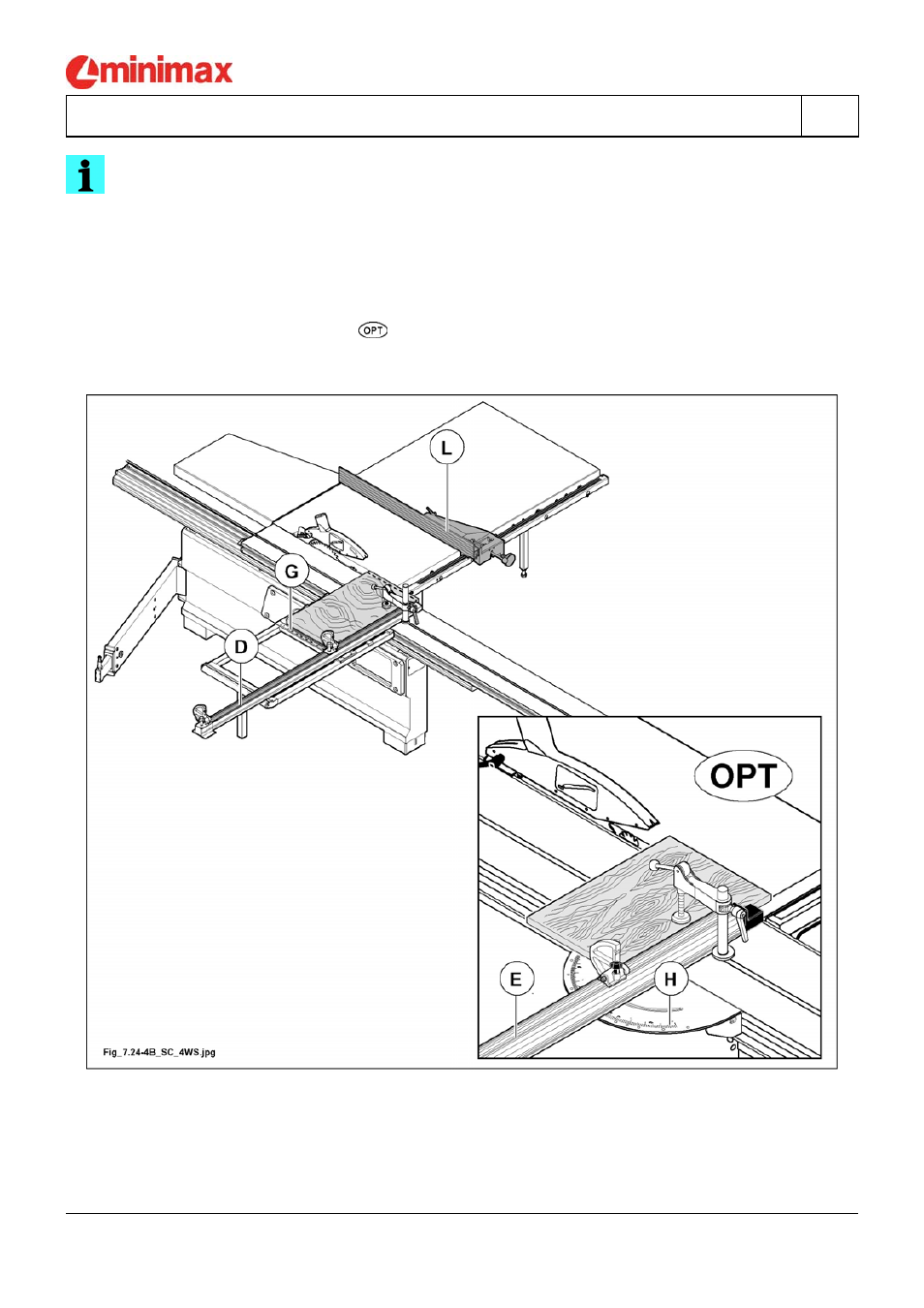

Рис. 7.24-4B
